一、 产品介绍

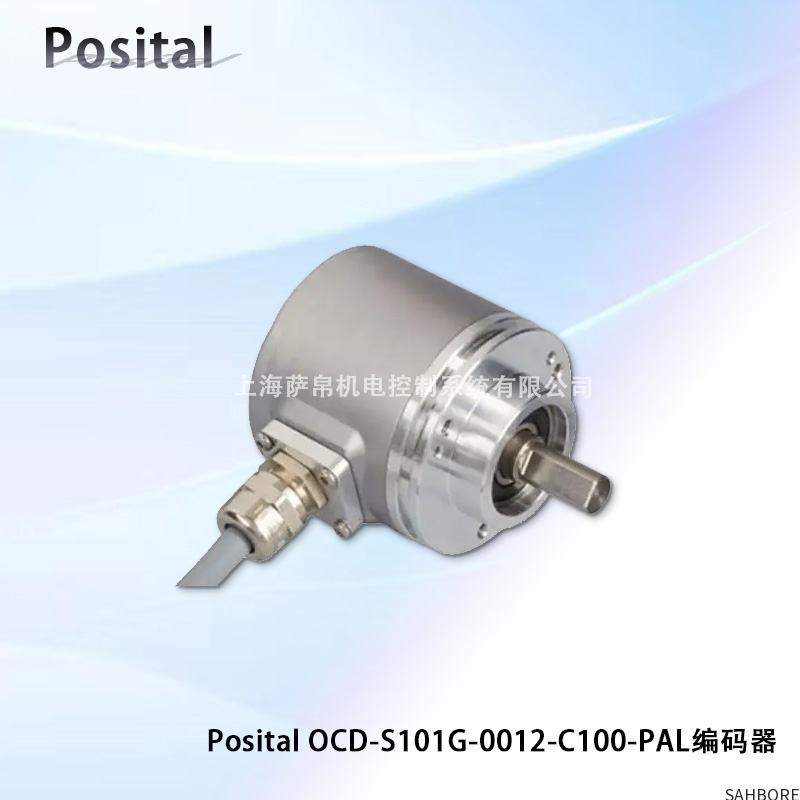

这是一款由日本Posita公司生产的增量型旋转编码器。完整的型号“OCD-S101G-0012-C100-PAL”是一个详细的规格代码，定义了其尺寸、输出、分辨率等所有关键特性。增量式编码器通过输出脉冲序列来测量轴的旋转速度、方向和角位移，每转输出的脉冲数决定了其分辨率。它广泛应用于伺服电机、自动化设备、数控机床等需要精确运动控制的领域。

二、 功能特点

高分辨率与精度： 能够提供高精度的位置和速度反馈，满足精密控制的需求。

坚固耐用： 通常采用金属外壳和高性能轴承，具有良好的抗冲击和抗振动能力，适应工业环境。

响应速度快： 能够检测高速旋转，实时反馈运动状态。

多种输出电路： 可根据后续控制器需求选择不同的输出信号类型，兼容性强。

紧凑型设计： 小尺寸使其易于安装在空间受限的场合。

三、 选型指南

选型要点总结：

外形尺寸： 确认100mm的外壳直径和实心轴尺寸能机械兼容您的设备。

分辨率： 确认1024 PPR的分辨率是否满足您的控制精度要求。

输出信号： 确认线路驱动器（差分）输出是否与您的PLC、驱动器或运动控制卡匹配。

电源电压： 确认5VDC的供电要求您系统能否提供。

四、 技术参数

类型： 增量型旋转编码器

外壳直径： 100 mm

输出信号： 线路驱动器输出（差分信号 A, /A, B, /B, Z, /Z）

分辨率： 1024 脉冲/转

电源电压： 5 VDC (±5%)

轴型： 实心轴，直径10mm（需确认）

保护等级： 通常为IP50、IP54或更高，防尘防水。

五、 应用领域

这款编码器是工业自动化的核心传感器，常用于：

伺服电机： 作为内置或外置的反馈装置，构成闭环控制。

数控机床： 检测主轴转速和进给轴的位置。

工业机器人： 关节处的角度和速度反馈。

包装、印刷机械： 保证各执行单元的同步运动。

纺织机械： 控制纱线的张力和送料长度。

自动化生产线： 传送带定位、分度盘控制等。
