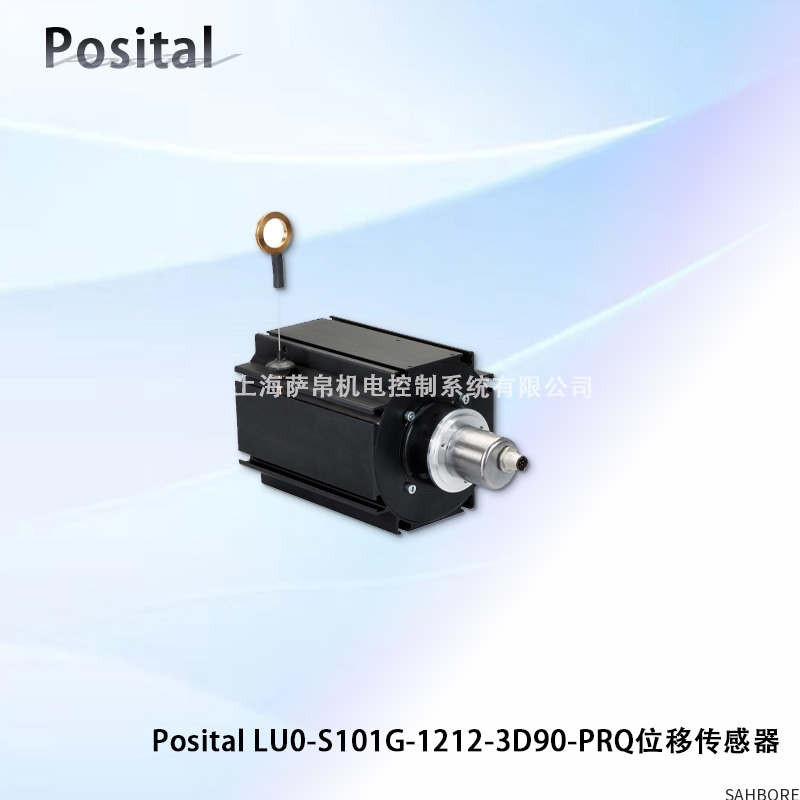

Posital LU0-S101G-1212-3D90-PRQ位移传感器详细介绍

一、核心特性

测量原理：采用磁电编码技术，通过可拉伸的不锈钢拉线与精密旋转感应器连接，将机械位移转换为电信号输出。

精度与分辨率：精度等级为±0.02% FSO（满量程），重复性±0.003% FSO，分辨率达单圈12位、多圈12位，可检测0.1mm级微小位移变化，满足精密制造与质量控制需求。

测量范围：最大测量长度3.00米，线位移速度支持2.0 m/s，加速度7.0 g，适用于高速动态监测场景（如振动分析、机械臂运动反馈）。

环境适应性：

工作温度范围：-20°C至+80°C（扩展型支持-40°C至+125°C）。

防护等级：外壳IP64/IP65，编码器部分IP67，可抵御粉尘、潮湿及机械冲击。

抗干扰能力：符合DIN EN 61000-6-4（发射干扰）和DIN EN 61000-6-2（抗干扰）标准，适合电磁复杂环境。

二、机械性能

拉线系统：

线绳材质：聚酰胺涂层不锈钢，耐磨抗腐蚀。

线绳直径：0.80 mm，线毂周长260 mm。

出线角度容忍：最大±3°，适应复杂安装环境。

寿命与可靠性：

动作寿命：300万次循环（理想条件）。

自诊断功能：内置故障检测电路，支持反极性保护与短路保护，降低意外损坏风险。

三、输出与接口

输出信号：

支持SSI（同步串行接口）带预设功能，输出码制为格雷码。

兼容RS422/TTL、Push-Pull/HTL、Modbus RTU、PROFINET、CANopen等多种协议。

接口扩展：

可选配绝对式或增量式编码器。

支持手动预设和方向反转功能，接口周期≥25 µs。

四、应用场景

工业自动化：

监测生产线物体位移，确保装配精度（如汽车零部件安装、电子元件组装）。

测量机械臂关节角度，实现高动态响应控制。

机械制造：

检测零件尺寸、形状和位置参数，保证产品质量（如齿轮啮合间隙、轴承对中度）。

监控液压缸活塞位置，优化系统压力控制。

汽车测试：

测量悬挂系统行程，评估车辆舒适性与安全性。

监测转向系统角度，优化操控稳定性。

结构健康监测：

监测桥梁、大坝等结构的变形，预警潜在风险。

记录建筑墙体倾斜变化，指导修缮工程。

五、选型建议

量程选择：

短行程（<1m）：优先选择紧凑型设计，节省安装空间。

长行程（1-3m）：需确认传感器最大测量长度及线绳张力（最小回缩力5.5 N，最大拉出力9.0 N）。

精度需求：

精密制造（如数控机床）：需A级精度（±0.02% FSO）。

普通工业控制（如液压系统）：可选B级精度（±0.05% FSO）。

环境适配：

户外或潮湿环境：选择IP67防护等级，防止水分侵入。

高温环境：确认传感器最高耐受温度（如+125℃高温型）。

输出接口：

模拟量系统：选择4-20mA或0-10V输出。

数字量系统：选择RS485、Modbus RTU或CANopen接口。
