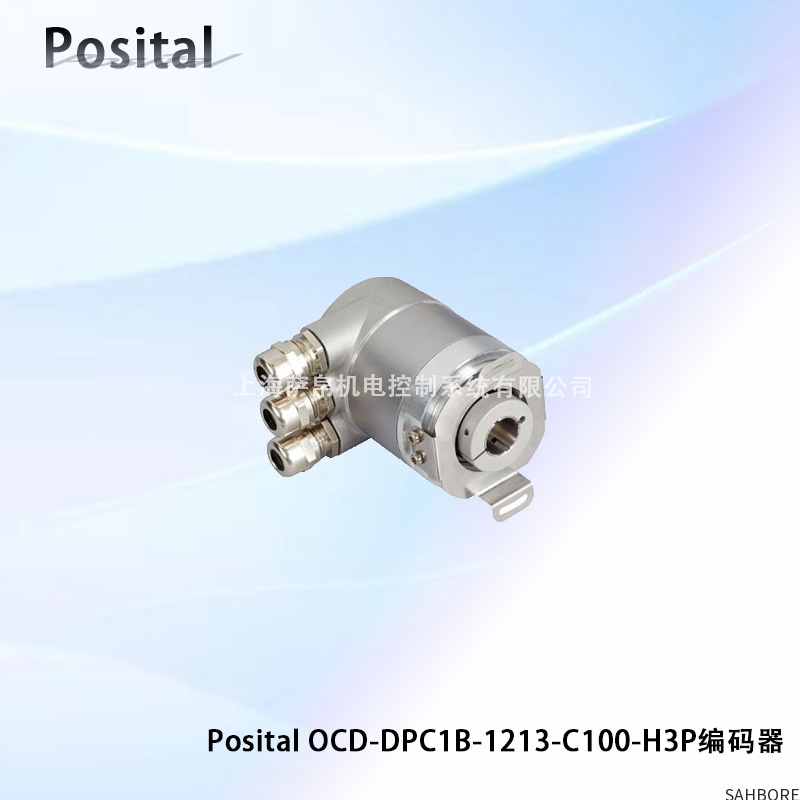

Posital OCD-DPC1B-1213-C100-H3P编码器核心特性与优势

1. 测量原理与精度

该编码器采用多圈绝对值编码技术，通过内部齿轮组与光电传感器结合，实现旋转角度的绝对值测量，无需参考点即可直接输出位置值。其单圈分辨率为12位（4096 PPR），多圈精度达13位（8192圈），总位置精度高达25位（单圈+多圈），可满足机器人关节、伺服电机等高精度定位需求（如±0.01°级控制）。

2. 输出协议与接口灵活性

支持SSI、BiSS-C、PROFIBUS、PROFINET、CANopen及EtherCAT等多种工业协议，兼容现场总线与实时以太网通信。数据通过差分信号（RS422）传输，抗干扰能力强，传输距离可达100米以上，最高数据更新速率达1 MHz，可实时跟踪6000 RPM高速旋转下的位置变化。

3. 环境适应性与可靠性

防护等级：外壳防护等级为IP65/IP67（部分型号支持IP69K高压水冲洗防护），适用于食品加工、清洗设备等潮湿环境。

工作温度：扩展型号支持-40℃至+85℃宽温范围，适应极寒或高温工业场景（如钢铁厂、户外设备）。

抗振动与冲击：符合IEC 60068-2-6（振动，10～500Hz，5g）与IEC 60068-2-27（冲击，50g）标准，可在冲床、压铸机等振动较大的机械上稳定运行。

寿命与维护：采用不锈钢轴与精密轴承，寿命超20,000小时；部分型号为免维护设计，减少停机时间。

4. 机械结构与安装方式

外壳材质：铝合金或不锈钢，表面经阳极氧化或防腐蚀处理，适应油污、粉尘及腐蚀性气体环境。

安装方式：支持夹紧法兰、同步法兰或盲孔安装，适配电机后端盖或减速机输出轴，安装简便且对中性好。

连接器类型：提供M12航空插头或M23圆形连接器，电缆采用屏蔽双绞线或拖链专用电缆，抗电磁干扰与机械弯曲能力强。

5. 典型应用场景

机器人控制：安装在机械臂关节轴上，实时反馈关节旋转角度（精度±0.01°），确保末端执行器的高精度定位，适用于工业机器人、协作机器人及医疗手术机器人。

伺服系统控制：与伺服电机配套，提供高精度的位置反馈，实现闭环控制（如CNC机床、包装机、印刷机的定位控制），精度可达±5角秒。

工业自动化监测：集成到生产线监控系统中，实时采集设备运行位置数据（如输送线定位、阀门开度监测），支持预防性维护与过程优化。

能源与重型设备：用于风力发电机的偏航驱动系统、港口起重机的旋转机构，反馈机舱方位角或大臂旋转角度，确保设备精准运行。

6. 选型与配置建议

分辨率与精度：高精度场景（如数控机床）需选择12位单圈分辨率（4096 PPR）及以上型号；普通工业控制场景可选择10位或12位型号以平衡成本与性能。

输出接口：模拟量系统选择0-10V或4-20mA输出型号（需定制）；数字量系统选择SSI、BiSS-C或现场总线接口（如PROFIBUS、CANopen）型号。

环境适应性：户外或潮湿环境选择IP67防护等级型号；食品加工或清洗设备选择IP69K防护等级型号。

附加服务：提供防护套管（防止机械损伤）、接线盒（简化现场布线，提供IP65防护等级）及第三方校准证书（如DKD、DAkkS认证），确保测量合规性。
