一、产品概述

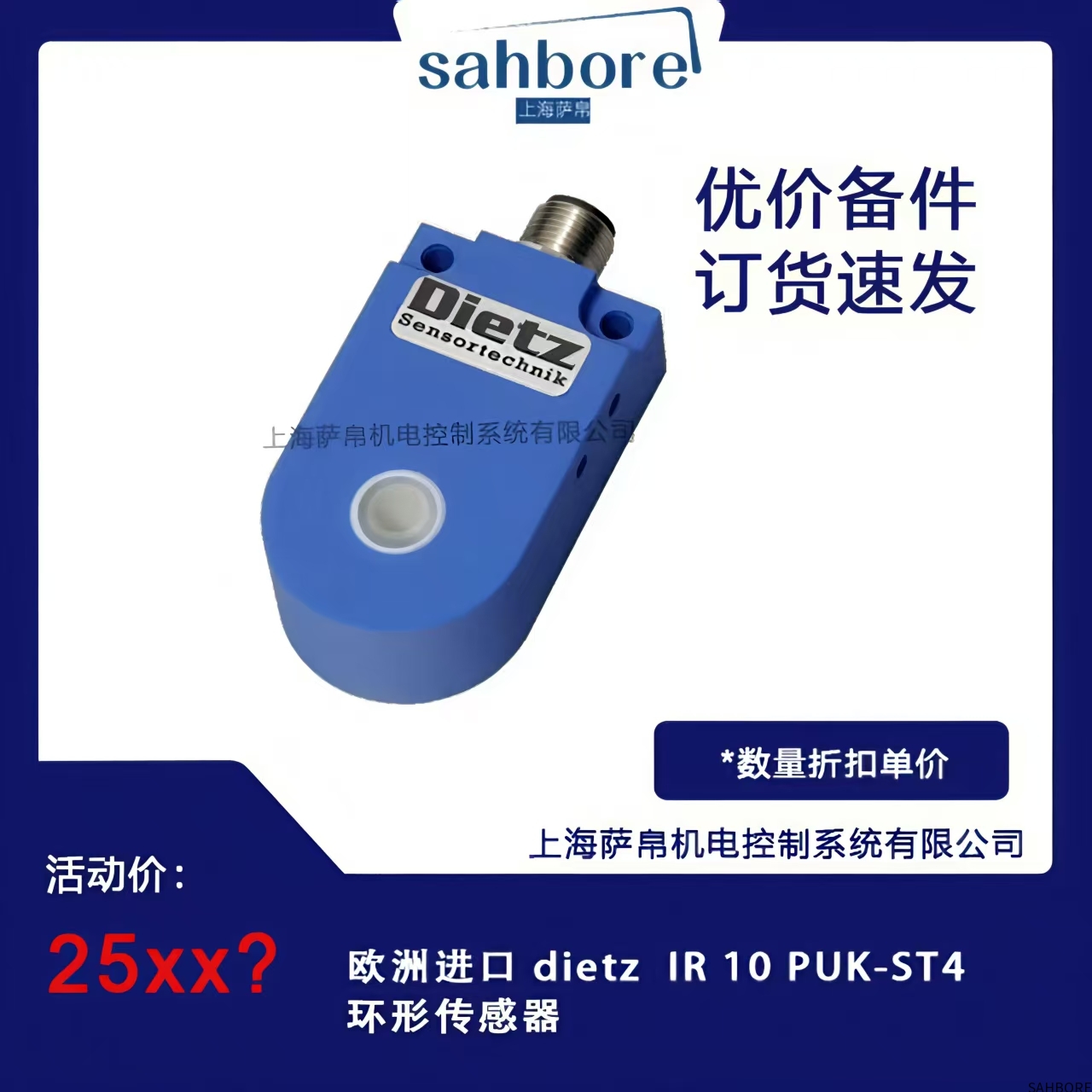

Dietz IR 10 PUK-ST4 是德国 Dietz Automation生产的高性能环形传感器，属于非接触式电感式传感器范畴。其核心设计为环形结构，可嵌入式安装于设备中，用于检测金属物体（如轴、齿轮、螺栓等）的通过、存在、位置或速度，广泛应用于自动化生产线、机械制造、包装设备、纺织机械等领域。该型号以高精度、抗干扰性强和适应恶劣环境为特点，符合欧洲工业标准（如CE认证、IP67防护等级）。

二、核心功能与特点

非接触式检测

通过电磁感应原理工作，无需与被测物体物理接触，避免磨损和机械干扰，延长传感器与被测件寿命。

适用于高速运动部件（如传送带上的金属工件）或高温、高压、腐蚀性环境中的检测。

环形结构设计

嵌入式安装：传感器主体为环形，可直接套在轴或孔上，或集成于设备结构中，节省空间并简化布线。

多方向检测：环形结构允许从360°任意方向检测金属物体，无需精确对齐，提高安装灵活性。

高精度与快速响应

检测距离：标准检测距离为 10 mm，可稳定识别该范围内的金属目标。

响应时间：≤1 ms，适用于高速运动场景（如每分钟数千次的工件检测）。

重复精度：≤0.01 mm，确保多次检测结果一致性，满足精密装配需求。

抗干扰能力强

电磁兼容性（EMC）：符合IEC 61000标准，可抵抗工业环境中的电机、变频器等设备产生的电磁干扰。

环境适应性：

温度范围：-25°C至+70°C，适应冷库或高温车间。

防护等级：IP67（防尘、防浸水），可短期承受高压水冲洗或油污浸泡。

输出信号多样化

NPN/PNP 开关量输出：兼容大多数PLC和控制器，直接驱动继电器或指示灯。

可选模拟量输出（如4-20 mA或0-10 V）：用于连续监测金属物体的位置或距离变化（需确认PUK-ST4是否支持）。

状态指示与诊断

集成LED指示灯，实时显示传感器工作状态（如电源、检测信号、故障），便于快速调试与维护。

三、技术参数

检测原理：电感式（涡流效应）

检测对象：铁磁性金属（如钢、铁）及非铁磁性金属（如铝、铜，但检测距离可能缩短）

供电电压：10-30 V DC（典型值24 V DC）

输出类型：NPN常开（NO）或PNP常闭（NC），可切换

重复精度：±0.01 mm

响应频率：≤1 kHz（即每秒最多检测1000次）

外壳材质：不锈钢（SS 304）或工程塑料（如PBT），耐腐蚀性强

连接方式：M12圆形快速接头或电缆直出（长度可选1-10米）

四、产品尺寸与安装

外形结构

环形直径：外径约30-50 mm，内径约10-20 mm

厚度：约10-15 mm，紧凑设计便于集成。

材质：不锈钢环体+塑料外壳，兼顾强度与绝缘性。

安装方式

嵌入式安装：将环形传感器套在轴或孔上，用螺钉固定于设备基座。

法兰安装：通过法兰盘将传感器固定于平面，适用于垂直或水平检测场景。

安装间隙：需保持传感器与被测金属表面平行，间隙误差≤±0.5 mm，以确保检测稳定性。

接线说明

棕色线：+24 V DC 电源

蓝色线：0 V 电源地

黑色线：信号输出（NPN/PNP）

白色线（可选）：模拟量输出或编程控制线

五、应用领域

自动化生产线

检测工件在传送带上的位置，触发机械手抓取或分拣。

监测旋转轴的转速或转向（需配合编码器或计数器）。

机械制造

确认齿轮、链条的啮合状态，防止设备卡滞或损坏。

检测液压缸活塞杆的伸缩位置，实现闭环控制。

包装设备

识别瓶罐、纸箱等包装物的通过，控制灌装或封口时机。

监测包装材料的张力，避免断裂或松弛。

纺织机械

检测纱线、布料的张力或断线，触发报警或停机。

监控织布机梭子的运动轨迹，优化编织效率。

物流与仓储

识别货物的存在或缺失，防止堆垛机碰撞或空载运行。

监测叉车货叉的升降高度，确保安全操作。

六、选型

明确检测需求

检测对象：确认被测金属类型（铁磁性/非铁磁性）和尺寸（直径、厚度）。

检测距离：选择内径略大于被测金属直径的型号，避免干涉。

环境条件：若存在高温、油污或振动，需选择不锈钢外壳和IP67防护等级。

输出信号匹配

根据控制系统要求选择NPN或PNP输出，或模拟量输出（如需连续监测）。

备件与维护

定期清洁传感器表面，避免油污或金属屑堆积影响检测精度。

储备常用备件（如M12接头、密封圈），缩短停机维修时间。
