1. 产品概述

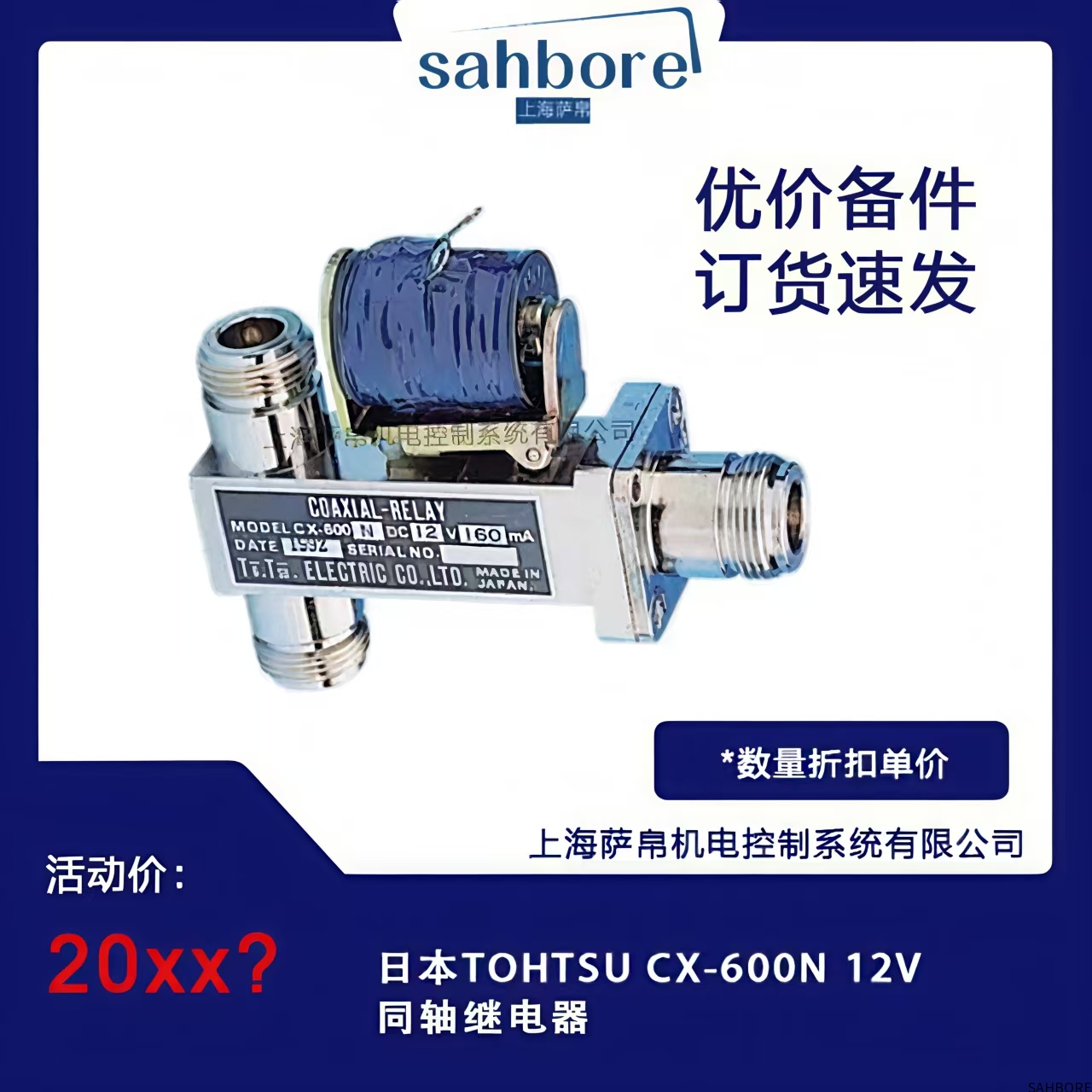

TOHTSU CX-600N 是一款高隔离同轴信号继电器，专为射频（RF）信号切换设计，采用12VDC线圈驱动，适用于测试仪器、通信设备、天线切换系统等需要高频率信号路由的场合。该继电器在DC-6GHz频段内提供优异的信号完整性，是微波信号控制的关键元件。

2. 核心特点

宽频带性能：

频率范围DC-6GHz（VSWR＜1.3@3GHz）

插入损耗＜0.3dB@1GHz（50Ω系统）

高隔离度：

端口间隔离＞80dB@1GHz（典型值）

触点-线圈耐压1000VAC（1分钟）

快速切换：

动作时间＜5ms（含反弹时间）

机械寿命500万次（额定负载）

紧凑结构：

金属密封外壳（防电磁泄漏）

SMA-K型射频接口（可转接N型）

3. 选型指南

触点形式：

CX-600N：单刀双掷（SPDT）

CX-600D：双刀双掷（DPDT）

阻抗匹配：

标准50Ω（75Ω版本需定制）

特殊需求：

高温型（-55℃~+125℃，后缀-HT）

低磁泄漏版（MRI设备用，后缀-MR）

4. 技术参数

电气特性：

触点容量：1A@30VDC（射频功率10W max）

线圈功耗：0.36W（12VDC/30mA）

机械特性：

振动耐受：10-500Hz/10G（MIL-STD-202）

冲击耐受：100G（6ms半正弦波）

环境指标：

工作温度：-40℃~+85℃

密封等级：等效IP67（充氮气保护）

5. 结构尺寸

外壳材质：锌合金镀镍（无磁化效应）

安装方式：

4×M2.5螺钉固定（孔距21mm×15mm）

面板开孔Φ12mm（前装式）

重量：28g（含接口）

接口定义：

红色线：线圈+12V

黑色线：线圈GND

中心针：RF COM（引脚定义见壳体激光标记）

6. 典型应用

通信基站：天线分集切换

自动化测试：矢量网络分析仪通道切换

医疗设备：射频治疗仪能量路由

雷达系统：T/R模块保护开关

卫星通信：LNB信号选择

7. 安装与使用

射频布线建议：

保持传输线阻抗连续（避免直角弯折）

继电器接地点直接连系统主地平面

驱动电路设计：

线圈反向并联1N4007二极管（抑制反峰）

敏感系统建议增加RC缓冲电路（10Ω+0.1μF）

维护要点：

定期检查接口扭矩（SMA接头0.7-1.2Nm）

长期存储需防潮（湿度＜40%RH）
