1. 产品概述

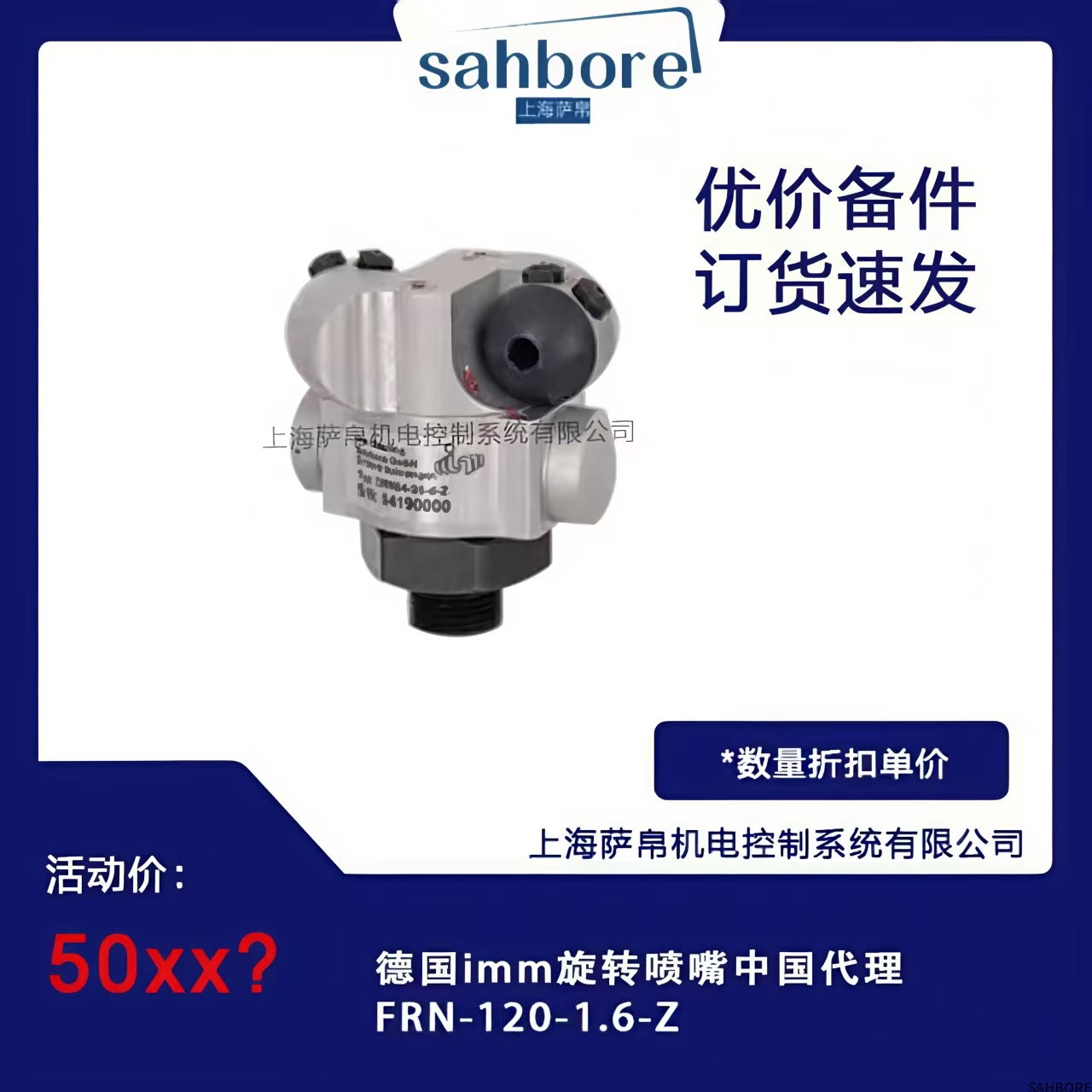

IMM FRN-120-1.6-Z 是德国IMM公司研发的高压自旋转清洗喷嘴，专为工业容器清洗、管道除垢及表面处理设计。该喷嘴通过流体动力学驱动实现360°自旋转，喷射覆盖无死角，适用于化工、食品、能源等行业的CIP（就地清洗）系统。

2. 核心特点

高效清洗性能：

双涡轮转子结构（转速200-600rpm，取决于流量）

喷射打击力＞0.5MPa@1m距离（1.6mm孔径）

材料耐用性：

主体316L不锈钢（耐酸碱腐蚀）

碳化硅轴承（无润滑寿命＞10万小时）

智能覆盖模式：

螺旋+摆动复合轨迹（覆盖率＞95%）

可调喷射角度30°-120°（通过限位环调节）

快速连接：

DIN 11851卫生级螺纹（可转接Tri-Clamp法兰）

支持在线拆装（无需专用工具）

3. 选型指南

孔径配置：

标准1.6mm（FRN-120-1.6-Z）

可选1.2mm（高冲击版）/2.0mm（大流量版）

材料升级：

哈氏合金C-22（强酸环境，后缀-HC）

陶瓷涂层（防粘附，后缀-CL）

特殊需求：

防爆认证（ATEX Zone 1，后缀-EX）

低流量启动型（15L/min即旋转，后缀-LF）

4. 技术参数

工作压力：3-20bar（最佳效率范围5-15bar）

流量范围：20-180L/min（水，20℃）

温度耐受：-30℃~+140℃（短时+180℃）

扭矩输出：＞0.15Nm@10bar（确保卡滞时仍可转动）

清洁半径：1.2-3.5m（根据压力可调）

5. 结构尺寸

外形尺寸：Φ58mm×120mm（直径×高度）

接口规格：DN25（1"）卫生螺纹

旋转部件重量：＜80g（降低惯性阻力）

喷射孔数量：2个对称斜孔（夹角15°）

6. 典型应用

化工反应釜：聚合残留物清洗

乳品储罐：巴氏杀菌后CIP清洗

啤酒发酵罐：酵母沉积物去除

原油储罐：底部污泥喷射清理

制药设备：生物膜灭菌冲洗

7. 安装与维护

安装要点：

优先采用垂直向下安装（重力辅助排水）

入口前需装20目过滤器（防止颗粒卡滞）

操作规范：

首次使用需逐步升压至工作压力（排除空气）

每周手动旋转测试灵活性（断电状态下）

维护周期：

每月检查轴承磨损（轴向窜动＜0.5mm）

每季度拆洗内部流道（5%硝酸溶液循环）
