1. 产品介绍

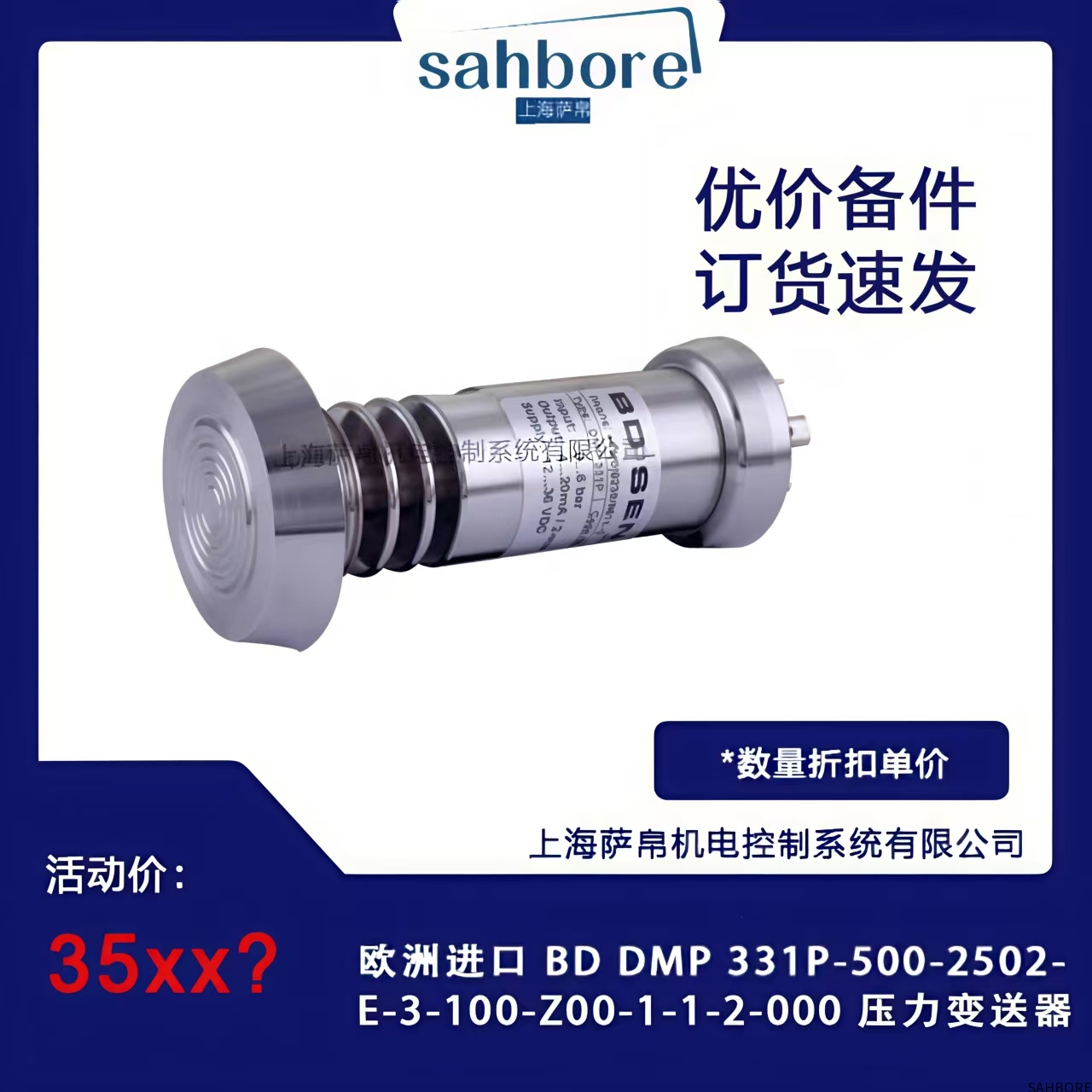

BD DMP 331P-500-2502-E-3-100-Z00-1-1-2-000是德国原装高精度压力变送器，采用硅压阻式传感技术，专为工业过程控制设计。该型号为全不锈钢结构，适用于腐蚀性介质、高温高压等严苛工况，提供0~500bar的量程覆盖，精度等级达0.1%FS。

2. 功能特点

高精度测量

综合精度：±0.1%FS（包含非线性、迟滞和重复性）

长期稳定性：≤±0.15%FS/年

温度补偿范围：-20℃~+85℃（自动补偿）

工业级防护

316L不锈钢膜片（可选哈氏合金C276）

IP68防护等级（潜水型可达100米）

抗冲击50g（IEC 60068-2-27）

智能输出

双通道输出：4-20mA+HART/RS485（Modbus RTU）

可编程报警触点（2×SPDT，5A/250VAC）

实时自诊断功能（传感器断线检测）

3. 选型指南

压力类型选择

表压（G）：相对大气压测量

绝压（A）：真空至正压全量程

密封参考压（S）：海水应用防结露

过程连接选项

标准螺纹：G1/2"、M20×1.5

法兰式：DN25 PN40

卫生型：Tri-Clamp卡箍

特殊需求

防爆认证：ATEX II 1G Ex ia IIC T6

食品级：EHEDG/3A认证

4. 技术参数

测量性能

量程：0~500bar（可定制0.1~1000bar）

过载能力：150%FS（瞬时）

响应时间：≤1ms（无阻尼模式）

电气特性

电源：12~36VDC（两线制）

负载电阻：≤600Ω（24VDC时）

绝缘电阻：≥100MΩ（500VDC）

5. 产品尺寸

主体尺寸

直径：54mm（六角对边50mm）

长度：120mm（含过程接头）

重量：0.85kg（不锈钢版本）

接线腔体

电缆入口：PG13.5/M20×1.5

端子类型：可插拔弹簧端子

6. 应用领域

能源工业

液压系统压力监控（500bar+）

天然气压缩机出口压力保护

过程控制

化工反应釜超压联锁

石油管道SCADA系统

特种设备

深海装备耐压舱监测

航天器液压测试台

OEM集成

注塑机压力闭环控制

测试台架数据采集

7. 安装建议

安装位置避免机械振动源

介质温度＞100℃时需配冷却管

电缆屏蔽层需单端接地（控制柜侧）
