1. 产品概述

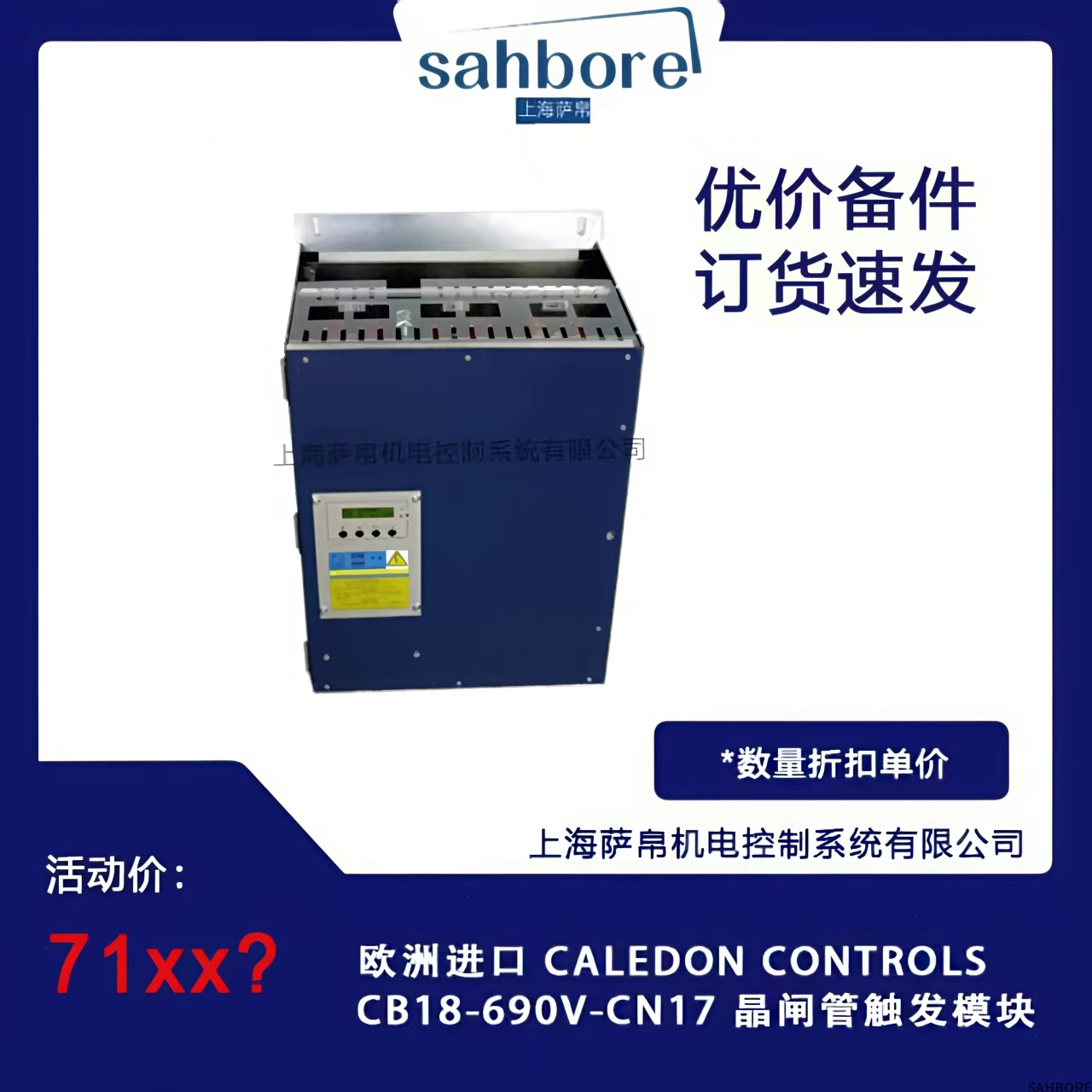

CALEDON CONTROLS CB18-690V-CN17是英国原装高压晶闸管触发模块，专为690V工业级交流调压系统设计。采用光纤隔离触发技术，可安全控制大功率晶闸管/SCR的导通角，适用于电机软启动、工业加热等高压大电流场景。

2. 核心功能特点

高压安全隔离

输入-输出间耐压：4000Vrms（光纤隔离）

dv/dt抗扰度：≥1000V/μs

触发脉冲精度：±0.5°（50Hz电网）

智能触发控制

支持相位角/过零双模式触发

自动同步检测（适应35-70Hz电网）

缺相保护响应时间：<10ms

工业级可靠性

工作温度：-40℃~+85℃

防护等级：IP20（需配防护箱体）

MTBF：>100,000小时（IEC 61709）

3. 技术参数

电气特性

适用电网：三相690VAC（+10%/-15%）

触发电流：250mA（峰值，可驱动5000A SCR）

电源需求：24VDC±10%（功耗<5W）

触发性能

脉冲宽度：30°~160°可调

最大重复频率：50kHz（Burst模式）

触发延迟：<2μs（从控制信号到脉冲前沿）

4. 结构规格

机械尺寸

模块本体：120mm×80mm×35mm

安装方式：DIN导轨（EN 60715）

接线端子：可插拔弹簧端子（2.5mm²）

接口定义

控制输入：0-10V/4-20mA（跳线选择）

状态输出：2路OC门（50V/100mA）

光纤接口：ST型（波长820nm）

5. 选型配置

SCR匹配指南

推荐用于：ABB 5STP/IXYS MCO等高压晶闸管

最小门极触发电压：≥3V

需配合散热器（Rth<1.5K/W）

系统集成选项

可选配：CB18-FB光纤分配板（最多驱动6组SCR）

扩展模块：CB18-ALM故障报警单元

6. 应用领域

工业电力控制

大型电机软启动（500kW+）

电渣重熔炉功率调节

新能源系统

风电变流器预充电控制

光伏逆变器直流侧保护

特种设备

高压电解电源

粒子加速器磁铁供电

7. 安装规范

安全间距

模块间最小间隔：50mm

高压线距：≥15mm（690V系统）

布线要求

控制线：双绞屏蔽线（截面积≥1.5mm²）

光纤弯曲半径：>30mm

8. 维护要点

定期检查

每季度清洁光纤连接器（无水乙醇）

每年测量触发脉冲幅度（应≥5V）

故障诊断

LED状态灯：

绿色：电源正常

红色闪烁：同步信号丢失

黄色：过温预警
