1. 产品概述

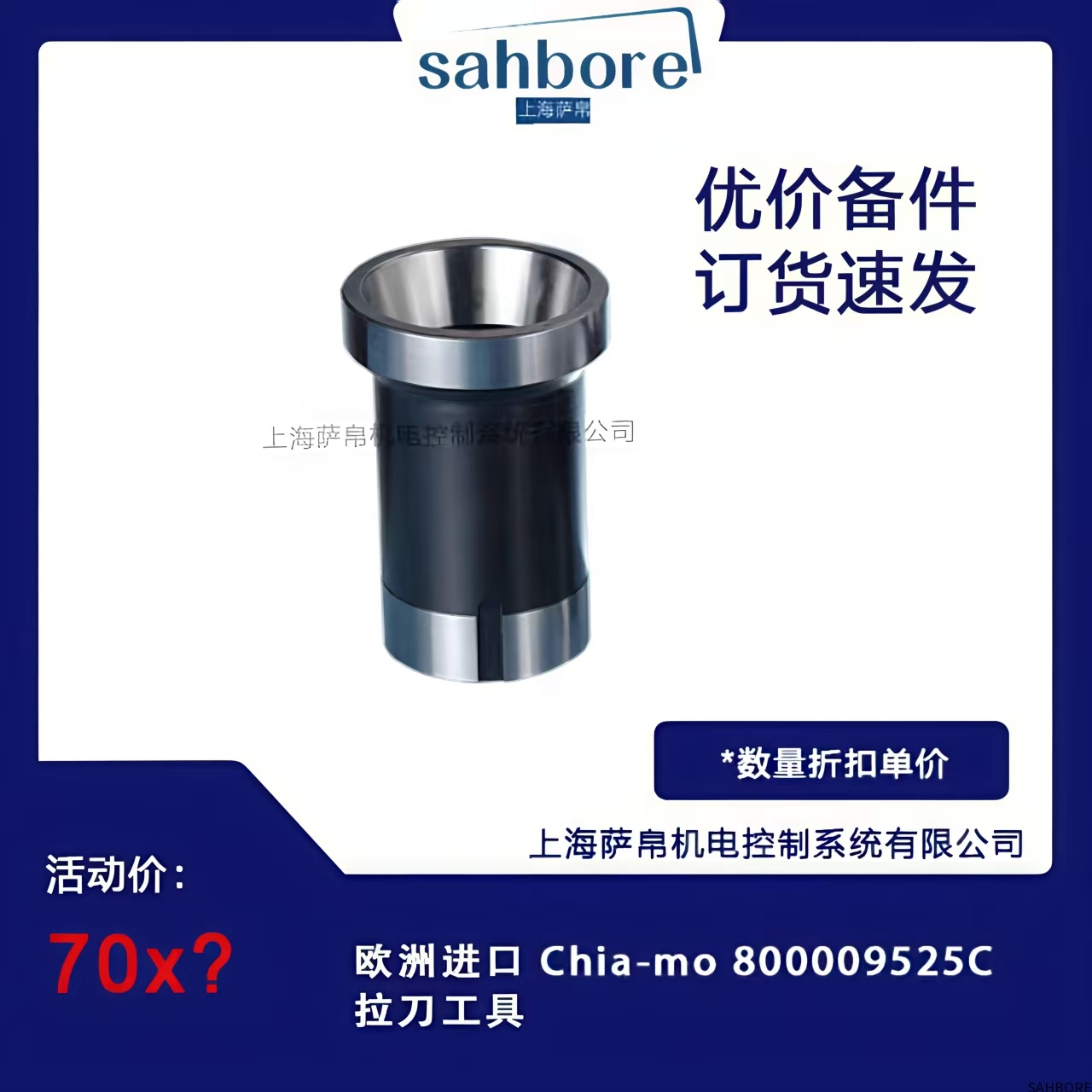

Chia-mo 800009525C是瑞士原装高精度拉削工具，专为精密内孔加工设计，适用于汽车变速箱、航空发动机等关键部件的键槽、花键加工。采用粉末冶金高速钢材质，满足ISO 5421标准对精密拉刀的所有技术要求。

2. 核心工艺特性

刃部几何优化

前角12°±0.5°（通用钢材）

后角3°特殊修光刃设计

容屑槽深8mm（连续切削不堵屑）

材料科技

基体：ASP2060粉末冶金钢

硬度：HRC 66-68（真空热处理）

涂层：TiAlN纳米复合镀层（厚度3μm）

3. 技术参数

尺寸规格

总长：525mm（±0.1mm）

切削部直径：Ø25mm（最大扩孔量0.15mm）

柄部：DIN 5480标准渐开线花键

切削性能

推荐线速度：8-12m/min

每齿进给量：0.03-0.08mm/z

使用寿命：≥3000次拉削（45钢）

4. 应用指南

适配设备

立式拉床（如Gleason 600V）

液压拉力范围：50-80kN

必须配备导向套（间隙≤0.01mm）

加工材料

最佳适用：42CrMo/20MnCr5

可加工硬度：≤HRC 32（预硬状态）

禁用材料：高硅铝合金（Si＞12%）

5. 使用规范

切削液要求

必须使用极压乳化液（含硫添加剂）

流量≥20L/min（压力0.8MPa）

禁止干切削

精度控制

每加工50件检测孔径（ISO 286 H7级）

拉削后必须进行磁粉探伤（ASTM E1444）

6. 维护保养

刃口护理

使用金刚石锉刀手工修刃（每次磨损量≤0.005mm）

每班次清洁容屑槽（超声波清洗）

寿命管理

建立刀具履历卡（记录加工件数/修磨次数）

报废标准：齿高磨损＞0.1mm

7. 安全警示

必须配备刀具断裂防护罩

工件夹持需保证同轴度≤0.02mm

断屑异常时立即停机检查

8. 行业应用

汽车制造

变速箱同步器花键加工

曲轴润滑油槽拉削

航空航天

涡轮盘榫槽精密成型

起落架作动筒内壁修整

能源装备

核电阀门内导流槽加工

液压泵体多键槽成型
