1. 产品亮点

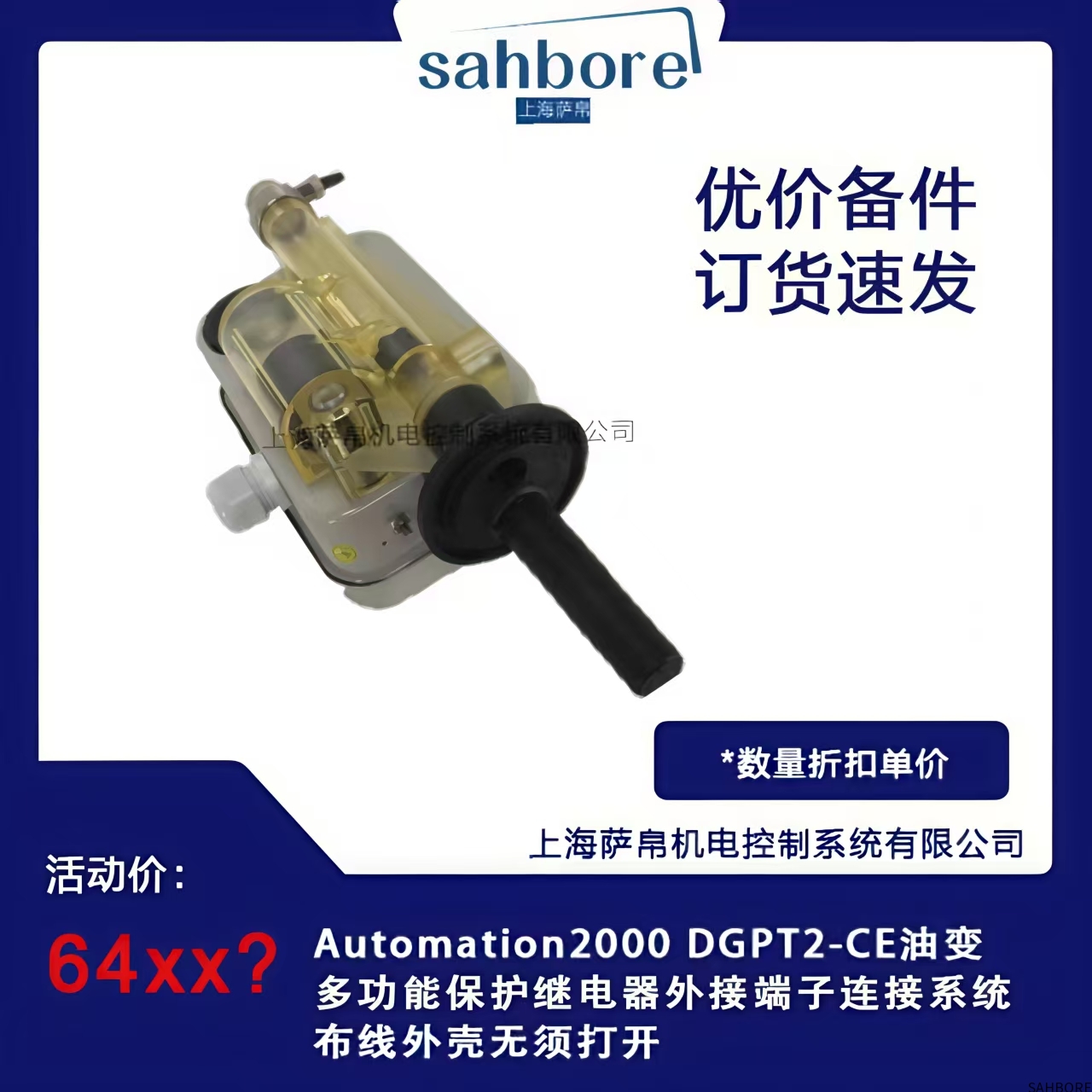

DGPT2-CE采用革命性的外部端子连接系统，所有接线操作无需打开设备外壳，显著提升维护效率并确保防护等级持续保持IP65标准。专为无人值守变电站设计。

2. 外部连接系统

快速接入端子

360°旋转式接线柱（最大支持6mm²线径）

彩色编码标识（符合IEC60446标准）

防错插结构设计

免开盖优势

保持IP65防护完整性

避免内部元件凝露风险

缩短90%维护时间

3. 核心保护功能

三合一保护

温度保护：PT100输入（-30~150℃）

压力监测：0-1.0巴（0.5巴跳闸）

瓦斯信号：干接点输入

智能逻辑

温度-压力交叉校验

可设置2级报警阈值

故障波形捕捉（8周波录波）

4. 接线规范

端子定义

电源端子：L1/L2（AC/DC85-265V）

报警输出：A1/A2（5A@250VAC）

跳闸输出：T1/T2（机械保持触点）

布线要求

压力信号线：双绞屏蔽线

温度传感器：3芯氟塑料电缆

通信总线：RS485专用双绞线

5. 典型应用

城市地下变电站

避免开盖导致的潮气侵入

快速更换故障单元

海上风电平台

盐雾环境下的可靠连接

减少暴露操作时间

化工防爆区域

保持防爆结构完整性

本安型接线设计

6. 维护创新

不停电维护

带电更换信号模块

热插拔通信接口

自诊断系统

端子接触电阻监测

线缆断裂报警

7. 安全警告

旋转端子时扭矩不超过1.5N·m

禁止同时触碰相邻带电端子

潮湿环境下接线需先喷涂防凝露剂
