1. 产品核心特性

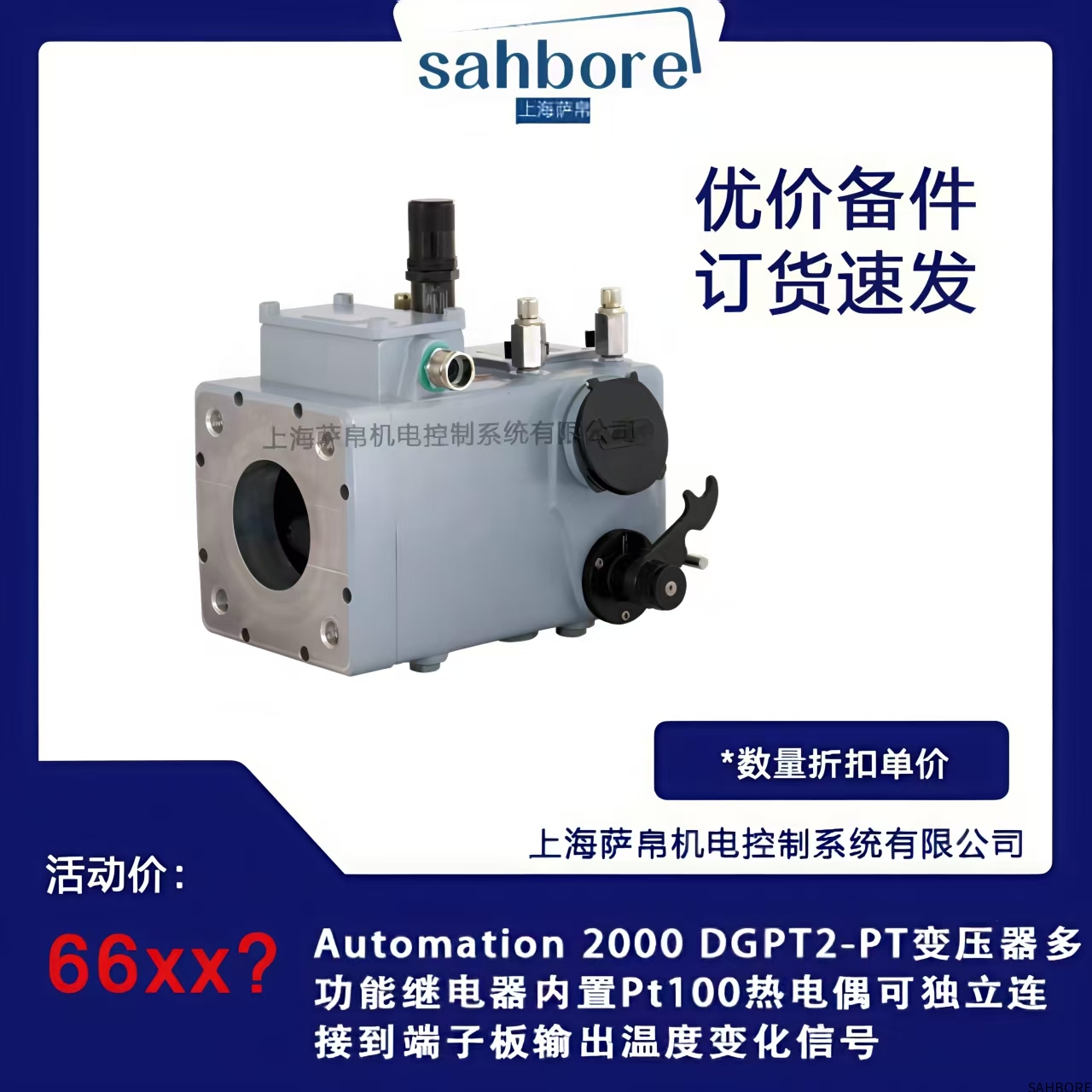

DGPT2-PT是专为变压器智能监控设计的集成式保护装置，内置高精度Pt100温度测量模块，可直接连接三线制铂电阻，实现温度信号的精确采集与保护控制。独特的外置端子设计允许不开启设备外壳完成所有接线操作。

2. 温度监测系统

直接式Pt100接口

支持三线制连接（A/B/C端子）

自动补偿引线电阻（精度±0.3℃）

宽温区测量（-50℃~200℃）

智能温度保护

双阈值控制：预警（默认80℃）/跳闸（默认100℃）

温度变化率保护（可设1-10℃/min阈值）

热积累预测算法（IEC 60890标准）

3. 端子连接系统

免开盖接线技术

旋转式防水端子（IP65防护）

防错插结构设计

支持4mm²导线直接压接

端子定义

电源输入：L1/L2（85-265VAC/DC）

Pt100输入：A（红）/B（黑）/C（蓝）

继电器输出：K1（NO/NC）/K2（NO/NC）

4. 技术参数

测量性能

分辨率：0.1℃

采样周期：1秒

长期稳定性：±0.2℃/年

输出能力

继电器容量：5A/250VAC

模拟输出：4-20mA（可选）

通信接口：隔离RS485（Modbus RTU）

5. 安装应用

典型接线方案

Pt100传感器三线接入A/B/C端子

电源接L1/L2端子

跳闸回路接K1常开触点

适用场景

油浸式变压器顶层油温监测

干式变压器绕组温度保护

整流变压器热点温度控制

6. 维护优势

不停电维护

带电更换传感器

热插拔通信模块

自诊断功能

传感器断线检测

端子接触电阻监测

7. 安全规范

接线时确保电源断开

Pt100电缆需单独敷设（远离动力线）

定期检查端子紧固扭矩（1.2N·m）
