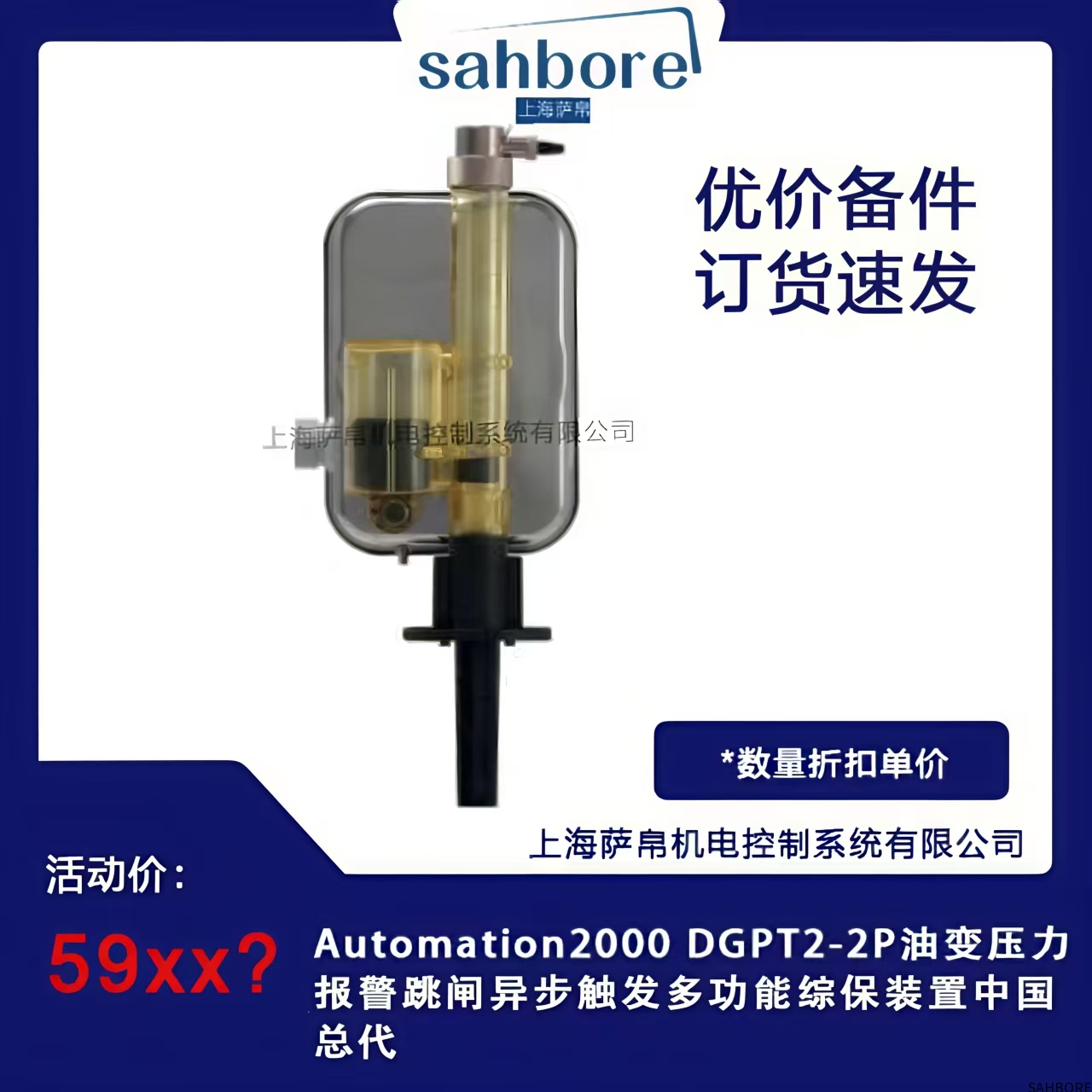

1. 产品定位

DGPT2-2P是专为油浸式变压器设计的智能压力保护装置，采用异步触发机制实现压力异常分级保护，集成压力突变检测、温度补偿及多信号联动功能。

2. 核心保护机制

三级压力保护

一级预警：0.35巴（声光报警）

二级加速跳闸：0.5巴（50ms延时）

三级速断保护：0.8巴（瞬时动作）

异步触发特性

压力信号与电气量保护独立判断

支持压力-温度交叉闭锁（油温<60°C时屏蔽误报警）

可编程的触发时序（报警→延时跳闸→紧急跳闸）

3. 结构设计

压力传感系统

量程0-1.2巴（过载能力150%）

316L不锈钢隔离膜片

内置温度补偿芯片（-30℃~120℃）

控制单元

双CPU冗余架构

故障事件循环存储（最新100条）

4-20mA模拟量实时输出

4. 安装规范

压力管路连接

接口规格：G1/2"阳螺纹（EN837标准）

安装位置：变压器油箱上部1/3处

禁止安装在油流剧烈波动区域

电气接线

电源：DC220V±20%（功耗<8W）

信号线：双绞屏蔽电缆（截面积≥1.5mm²）

接地电阻：≤4Ω

5. 参数整定

基本设置

报警值：0.35±0.02巴

跳闸值：0.5±0.01巴

压力变化率阈值：≥0.1巴/秒

高级配置

跳闸延时：0-1000ms可调

信号滤波时间常数：1-5s可选

通信地址：Modbus RTU从站ID设置

6. 典型应用

电力变压器

压力释放阀动作后备保护

突发短路故障压力波检测

油泵异常启动监测

工业特种变

整流变压器压力保护

电弧炉变压器安全联锁

海上平台变压器系统

7. 维护要点

季度维护

压力管路密封性检查

模拟压力突变测试（使用专用测试阀）

清理散热风道灰尘

年度检修

传感器零点校准

继电器触点磨损检查

固件版本升级

8. 安全警告

压力测试时需逐步升压（≤0.1巴/秒）

跳闸出口必须经断路器防跳回路
