1. 产品核心定位

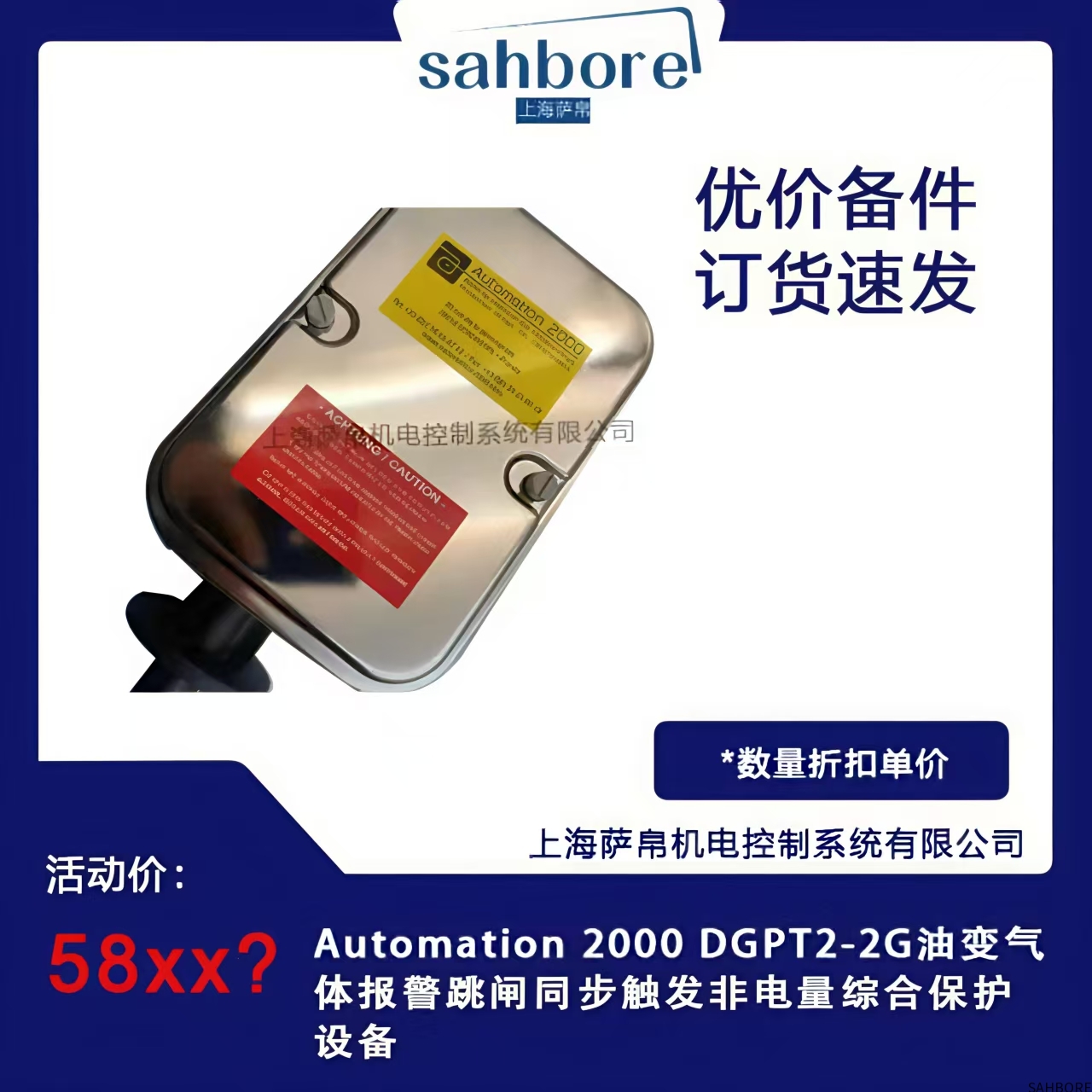

DGPT2-2G是专为油浸式变压器设计的智能气体保护装置，集成瓦斯继电器信号处理与非电量保护功能，实现油中气体超标时的快速报警与跳闸联动。

2. 关键保护特性

气体浓度分级保护

轻瓦斯报警阈值：0.3m/s（油流速度）

重瓦斯跳闸阈值：1.0m/s（油流速度）±5%精度

支持突发压力波保护（≥1.5m/s时10ms速断）

多信号同步触发

瓦斯信号与温度保护联动（100°C闭锁轻瓦斯报警）

压力突变保护协同动作（0.5巴跳闸复合判据）

可编程的延时跳闸逻辑（0-60s可调）

3. 系统构成

气体监测单元

内置高精度油流传感器

双通道信号采集（主/备测量回路）

自动补偿油温影响的流量误差

控制执行单元

2组独立跳闸出口（1常开+1常闭）

故障录波功能（记录跳闸前10s数据）

硬件看门狗防死机设计

4. 安装调试要点

瓦斯管路连接

接口标准：DN20法兰（GB/T9119）

安装倾角：管路需保持2%-4%上升坡度

禁止在油泵启动时进行调试

电气参数设置

轻瓦斯报警延时：默认5s（可设0-30s）

重瓦斯速断时间：默认0s（可设0-2s）

信号复归方式：手动/自动可选

5. 典型应用配置

110kV油变标准方案

轻瓦斯报警+上层油温超限复合判断

重瓦斯直接跳闸+故障录波启动

压力释放阀动作信号接入

特种变压器方案

电弧光保护与瓦斯保护联动

加装在线色谱分析接口

扩展RS485上传DCS系统

6. 维护测试规程

日常巡检

每周检查瓦斯继电器油位

每月测试信号电缆绝缘（≥100MΩ）

年度检验

使用专用测试仪模拟油流冲击

校验动作值误差（≤±3%）

更换密封老化部件（O型圈等）

7. 安全警示

重瓦斯跳闸后必须取气样分析

禁止短接测试端子带电操作

检修时需断开所有出口压板
