产品概述

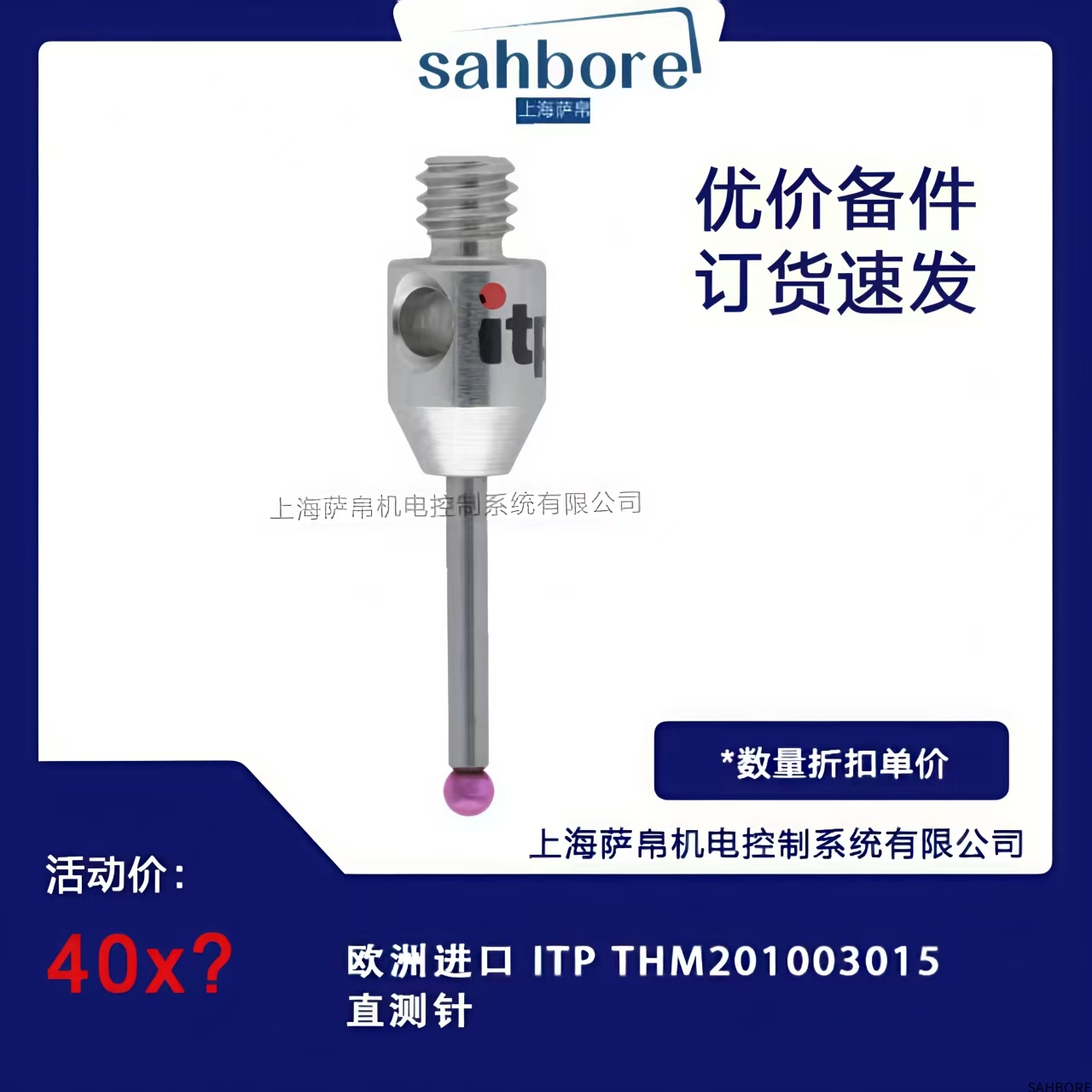

ITP THM201003015 是德国ITP公司生产的高精度三坐标测量机（CMM）用硬质合金测针，采用整体钨钢材质，专为精密几何尺寸测量和形位公差检测设计。该测针标配Ø3×15mm规格，适用于微小特征测量和高速扫描应用。

核心特性

超硬材质

整体钨钢（94%WC+6%Co）

硬度HRA90（≈HV1500）

热膨胀系数4.5×10⁻⁶/°C

精密加工

球径公差±0.1μm（Grade3级）

球面粗糙度Ra≤0.025μm

柄部径向跳动≤1μm/50mm

多功能适配

M3螺纹接口（兼容Zeiss/Tesa/Mitutoyo）

可选红宝石/氮化硅测球（需定制）

技术参数

测球直径：3mm（标准）

杆体长度：15mm（总长18±0.2mm）

最大负载：0.3N（扫描）/1N（单点触发）

温度范围：18-22°C（精密测量工况）

典型应用

精密制造：

涡轮叶片气膜孔直径测量

微型轴承沟道圆度检测

电子行业：

手机金属中框平面度验证

芯片封装焊点高度扫描

模具检测：

精密冲压模镶件位置度测量

注塑模顶针孔深度控制

使用规范

安装要求：

使用0.3N·m扭矩扳手紧固

首次使用需进行探头标定（3D矢量补偿）

测量策略：

推荐测速≤5mm/s（扫描模式）

接触力建议0.05-0.1N

维护要点

每次使用前用标准球校验（Form误差≤0.3μm）

储存时置于防震盒（湿度<40%RH）

禁用丙酮清洁测球（推荐无水乙醇）

选型扩展

加长杆型：THM201005030（Ø3×50mm）

陶瓷杆型：THM201003015-C（绝缘测量）

防磁版本：THM201003015-M（μ-metal镀层）

认证标准

DIN 2269 Class AA

ISO 9001:2015

VDI/VDE 2617

竞争优势

比普通钢测针耐磨性提高8倍

热稳定性优于碳纤维测杆

通过PTB（德国物理技术研究院）认证

‌对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
