产品概述

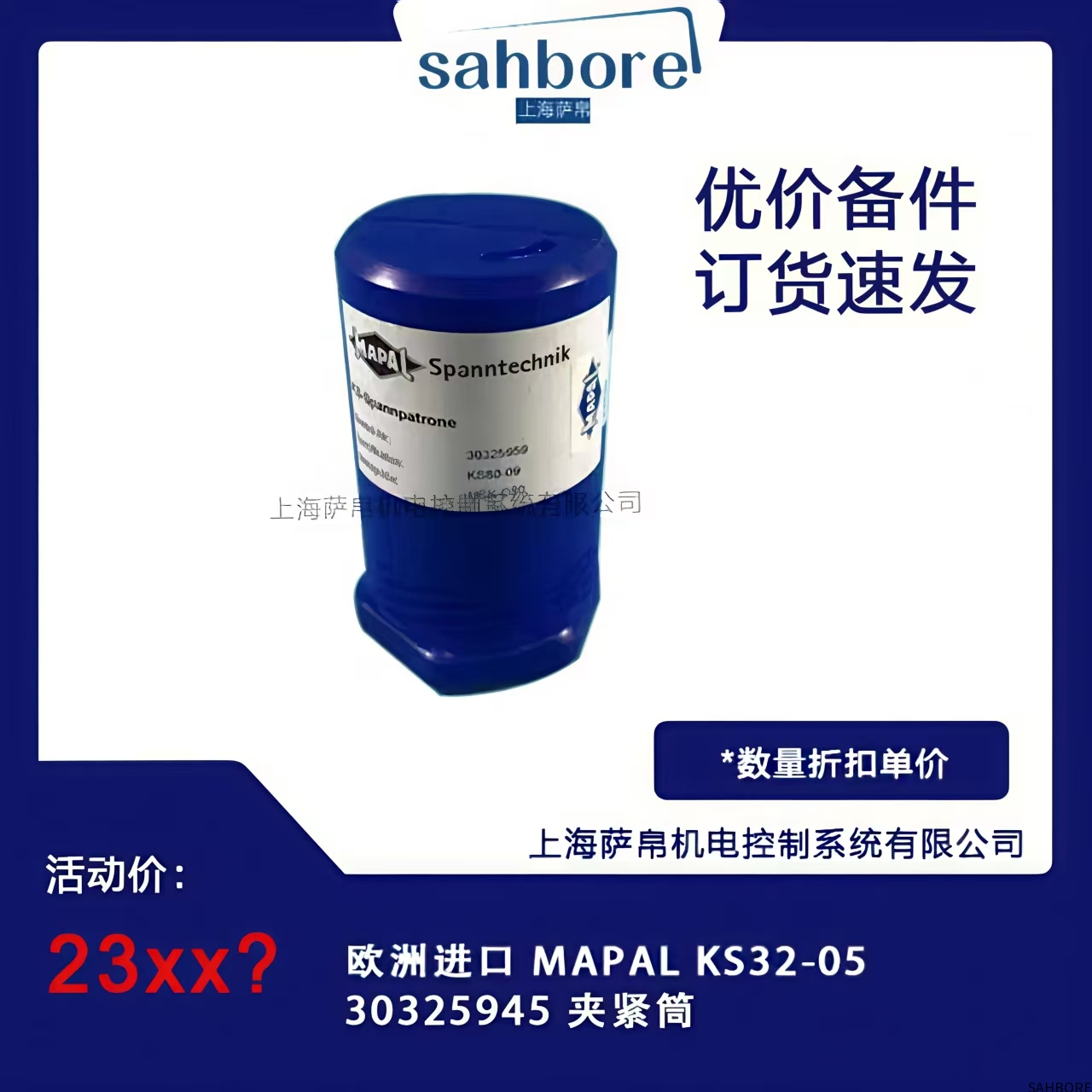

MAPAL KS32-0530325945 是德国MAPAL集团研发的高精度液压夹紧筒，专为精密镗刀、铰刀等切削工具提供刚性夹持。该型号适配HSK-A63刀柄接口，采用液压膨胀技术，实现刀具跳动≤3μm的超高定位精度，适用于汽车发动机缸体加工等严苛工况。
核心特性
液压夹持系统
液压压力：120-150bar（标配手动泵）
夹持力：≥12kN（Ø32mm刀柄）
重复定位精度：±1μm
精密结构
42CrMo4合金钢本体（真空淬火HRC52-54）
硬质合金导向套（内孔H6级公差）
双O型圈密封（IP67防冷却液渗透）
快速换刀设计
1/4转快速锁紧机构
可视化夹紧状态指示窗
兼容MAPAL Quick-Change系统
技术参数
适配刀柄：HSK-A63（可选CAT40/BT40）
夹持范围：Ø32mm（±0.5mm可调）
最大转速：12,000rpm（动平衡G2.5级）
扭矩传递：320Nm（@100bar液压）
重量：1.8kg
典型应用
发动机加工：
缸盖导管孔精镗
曲轴轴承孔珩磨
航空航天：
钛合金结构件深孔加工
复合材料叠层钻孔
能源装备：
核电主泵壳体精密铰孔
燃气轮机叶片根槽铣削
安装流程
刀具装入：
清洁刀柄锥面（残留物≤0.2mg/cm²）
使用定心棒预定位（同轴度≤5μm）
压力施加：
手动泵加压至120bar（压力表绿色区）
锁紧安全销防止意外泄压
动平衡校验：
需在15,000rpm下测试振动值＜1.5mm/s
维护要求
日常保养：
每次换刀检查密封圈完整性
每月补充专用液压油（MAPAL HLP46）
定期检修：
每500次换刀更换O型圈
每年返厂检测内孔圆度（标准球校验）
选型扩展
小直径版：KS25-0530325945（Ø25mm夹持）
高转速型：KS32-HS（20,000rpm/G1.0平衡）
防腐蚀款：KS32-C（DLC涂层+氟橡胶密封）
认证标准
DIN 69893-1（HSK接口）
ISO 15641（高速切削安全）
VDI 3108（液压夹紧系统）
竞争优势
比机械夹头换刀时间缩短70%
刀具寿命提升30%（得益于均匀夹持力）
通过德国机床制造商协会（VDW）认证
￥2999.00
