产品概述

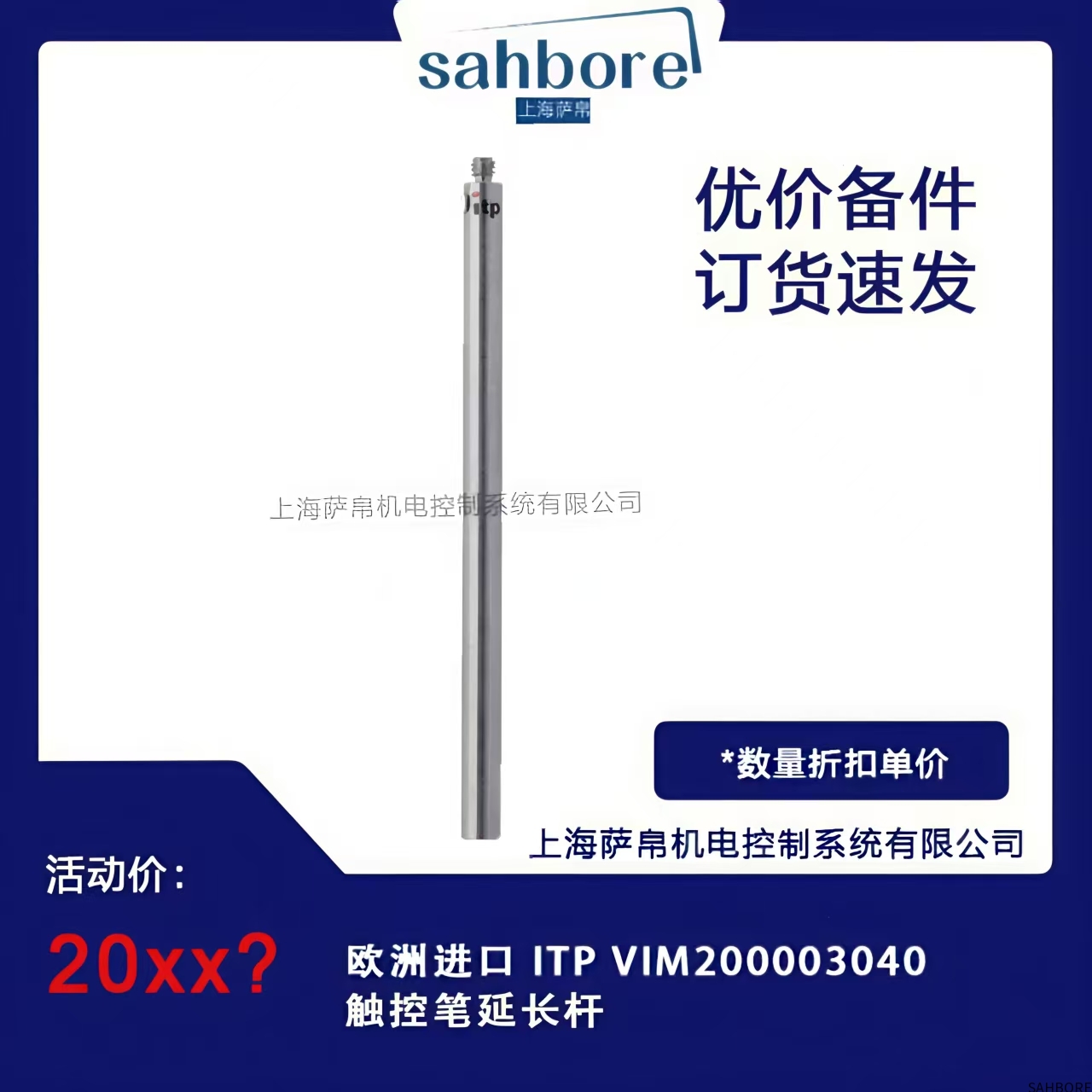

ITP VIM200003040 是德国ITP公司专为工业级触控设备设计的精密延长工具，主要用于扩大触控笔的操作半径，适配三坐标测量机（CMM）、数控机床面板等设备的远距离精准操控。该延长杆采用碳纤维复合材料，在保证刚性的同时实现轻量化，适用于洁净室和精密制造环境。

核心特性

人体工学设计

可调节长度：300-600mm（分段锁定）

末端适配器兼容主流触控笔型号（如Zeiss VAST系列）

防滑硅胶握柄（符合EN ISO 13850安全标准）

材料科技

碳纤维主体（重量仅180g，弯曲度<0.01mm/m）

钛合金连接螺纹（M4×0.7标准接口）

抗静电涂层（表面电阻10⁶-10⁹Ω）

精密适配

径向跳动≤5μm（安装后测试）

温度稳定性：±2μm/°C（-10°C至+40°C）

通过ISO 9001 Class 1精度认证

技术参数

额定载荷：垂直方向500g/水平方向200g

适配笔径：6-12mm（标配3组可换衬套）

防护等级：IP54（防尘防溅水）

ESD防护：符合IEC 61340-5-1标准

典型应用

精密测量：

三坐标测量机深孔构件触测

激光扫描仪辅助定位

数控加工：

五轴机床远程程序调试

大型工件加工坐标设定

特种行业：

核设施维护设备操控

航天器复合材料检测

安装与校准

连接步骤：

清洁触控笔接口

扭矩扳手紧固（推荐0.6N·m）

使用校直仪检测同轴度

长度调节：

松开快拆锁扣

滑动至所需长度后锁紧（咔嗒声确认）

维护要求

每周检查螺纹连接部位

碳纤维杆体禁用酒精擦拭（专用清洁剂）

每6个月进行弯曲度校验

选型扩展

防磁版本：VIM200003040-M（μ-metal屏蔽层）

超长型：VIM200004080（800mm延伸款）

高温套件：耐150°C陶瓷衬套
