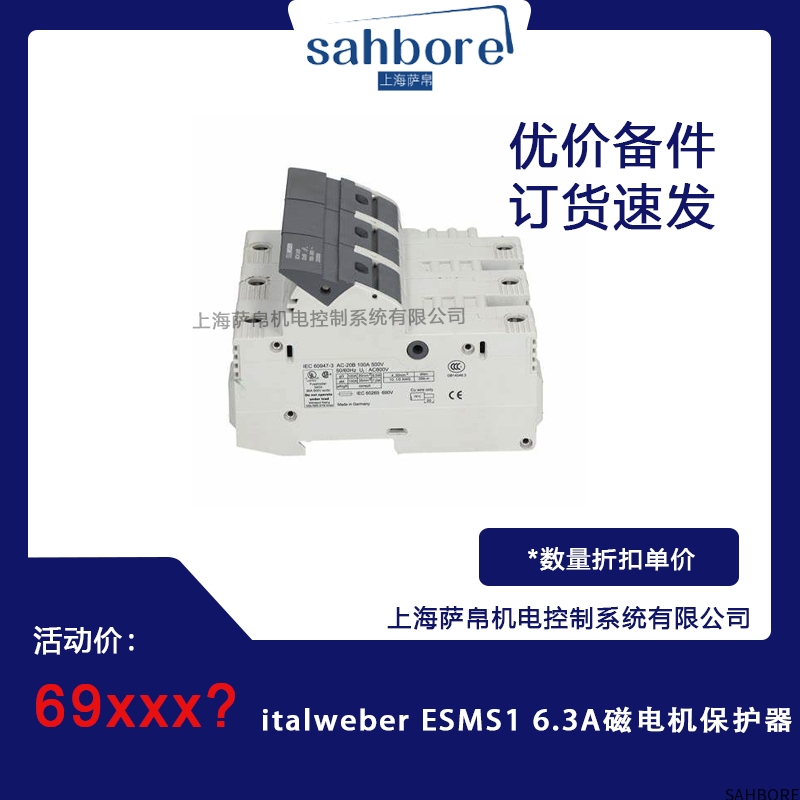

Italweber ESMS1 6.3A磁电机保护器产品介绍

Italweber作为意大利电气保护领域的知名品牌，其ESMS1 6.3A磁电机保护器是一款专为单相交流电机设计的紧凑型过载与断相保护装置。该产品采用双金属片热磁复合脱扣技术，结合6.3A额定电流与B型脱扣特性，可精准感知电机过载、堵转及断相故障，并在0.1-20秒内切断电源，防止电机烧毁。其核心优势在于快速响应、高可靠性及免维护设计，广泛应用于泵、风机、压缩机等轻型工业设备的电机保护场景。

功能特点

1. 热磁复合脱扣保护

• 热保护（过载）：内置双金属片随电流升温弯曲，当电流超过额定值（6.3A）的1.2倍时，脱扣时间随过载倍数平方反比缩短（例如：1.5倍电流下约10秒脱扣，7倍电流下＜0.1秒脱扣），避免电机绕组过热损坏。

• 磁保护（短路/断相）：电磁脱扣器在电流突增至10倍额定值（63A）时瞬间动作（＜0.1秒），同时监测三相电流平衡，任一相缺失时触发断相保护，防止电机单相运行烧毁。

2. B型脱扣特性适配轻载电机
   脱扣曲线符合IEC 60947-4-1标准B型特性，针对泵、风机等轻载启动电机优化，兼顾启动冲击电流（通常为5-7倍额定电流）与正常运行过载保护，避免误动作。

3. 高精度电流采样与抗干扰

• 采用锰铜分流器采样电流，精度±2%，确保脱扣阈值准确。

• 内部集成EMC滤波电路，有效抑制电网谐波与电机反电动势干扰，避免误脱扣。

4. 紧凑设计与便捷安装

• 体积小巧：尺寸仅90mm（高）×45mm（宽）×65mm（深），重量0.3kg，可直接安装于电机接线盒或控制柜内。

• 接线灵活：支持导线截面积0.75-2.5mm²，兼容铜/铝导体，接线端子采用防松脱设计，适应振动环境。

• 状态指示：脱扣后红色指示灯亮起，复位按钮需手动按压恢复供电，便于故障排查。

技术参数

• 额定电流（In）：6.3A（可调范围：4-8A，需更换热元件）

• 额定电压（Ue）：230V AC（±15%），50/60Hz

• 脱扣特性：B型（IEC 60947-4-1）

• 过载保护范围：1.05-1.2In长期运行不脱扣，1.2In以上按反时限曲线脱扣

• 短路保护动作值：10In（63A），动作时间＜0.1秒

• 断相保护灵敏度：任一相电流＜0.2In（1.26A）时触发

• 机械寿命：≥10,000次操作

• 电气寿命：≥5,000次故障脱扣

• 防护等级：IP20（防触电，适用于户内干燥环境）

• 工作温度：-25℃至+55℃（存储温度：-40℃至+70℃）

选型指南

1. 匹配电机额定电流
   根据电机铭牌标注的额定电流（Ie）选择保护器：

• 若Ie=6.3A，直接选用ESMS1 6.3A标准型号。

• 若Ie在4-8A之间，可通过更换热元件调整额定电流（需联系供应商提供配套热元件）。

2. 考虑启动电流倍数

• 泵/风机类电机：启动电流通常为5-7Ie，B型特性可避免启动时误脱扣。

• 压缩机类电机：启动电流可能达8-10Ie，建议选择C型特性保护器（如ESMS1 10A配C型热元件）。

3. 环境适应性

• 高湿度环境：选择IP54防护等级升级款（需定制）。

• 振动场所：加装橡胶减震垫，防止接线松动。

应用领域

1. 水处理系统：保护潜水泵、污水泵电机，防止堵塞导致过载烧毁。

2. 暖通空调：监控风机、冷却塔电机电流，避免滤网堵塞引发故障。

3. 农业灌溉：保障喷灌泵、深井泵电机安全运行，减少停机维修时间。

4. 轻工设备：保护食品加工机、纺织机械等单相电机，延长设备寿命。

5. 家用设备：升级保护家用泳池泵、热水循环泵电机（需符合当地电气规范）。

操作与维护

1. 安装步骤

• 断开电源，将保护器串联于电机电源回路中（L线进，电机线出）。

• 使用扭矩螺丝刀紧固接线端子（扭矩值0.5-0.6N·m），避免接触不良发热。

• 通电后测试启动电流，确认保护器不误动作。

2. 故障处理

• 脱扣复位：按下红色复位按钮，若指示灯仍亮，检查电机是否堵转或缺相。

• 定期检查：每6个月用钳形表测量电机运行电流，与保护器设定值对比，确保保护有效。

3. 注意事项

• 严禁将保护器用于直流电机或三相电机（需选配三相专用型号）。

• 避免在保护器上方放置重物或覆盖绝缘材料，影响散热。

• 电机维修后需重新测试保护器动作值，防止参数漂移。

‌对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
