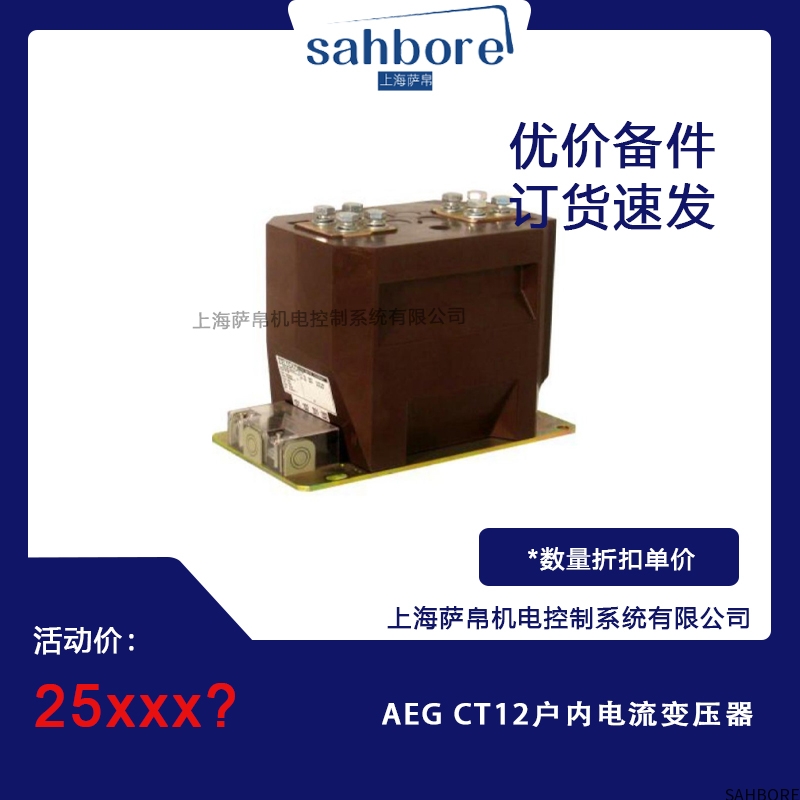

德国AEG CT12户内电流变压器产品介绍

德国AEG作为全球领先的电气工程品牌，其CT12系列户内电流变压器是一款专为工业及商业配电系统设计的高精度电流测量与保护设备。该产品采用环形铁芯与低损耗线圈结构，符合IEC 60044-1标准，可精准转换一次侧大电流（5A-6000A）为二次侧标准小电流（5A或1A），广泛应用于电能计量、继电保护、电机监控等场景，为电力系统提供可靠的数据支持与安全保障。

功能特点

1. 高精度测量与保护

• 测量级精度：0.2S级（符合IEC 60044-1），满足商业电能计量需求，误差≤±0.2%，确保电费结算准确。

• 保护级精度：5P20级（可选），在20倍额定电流下复合误差≤5%，适用于短路故障电流监测，为断路器提供可靠动作信号。

2. 宽电流范围与灵活变比

• 一次电流范围：5A至6000A（定制款可达10000A），覆盖低压配电柜、电机控制中心等全场景需求。

• 变比可定制：支持1:1至1200:1变比，用户可根据实际负载电流选择标准型号或定制特殊变比。

3. 抗干扰与高可靠性设计

• 环形铁芯结构：采用高导磁率硅钢片，减少磁滞损耗与涡流损耗，降低温升（额定负载下温升≤65K）。

• 全屏蔽设计：线圈外层包裹铜箔屏蔽层，有效抑制外部电磁干扰（EMI），确保测量信号稳定性。

• IP20防护等级：户内安装防触电，适应灰尘、潮湿等一般工业环境。

4. 便捷安装与维护

• 穿心式结构：一次导体直接穿过铁芯窗口，无需断开电路即可安装，节省停机时间。

• 标准化接线端子：二次侧采用M5/M6螺栓端子，支持导线截面积1.5-6mm²，兼容多数电流互感器接线盒。

• 标识清晰：外壳标注一次电流、变比、精度等级等关键参数，便于现场识别与维护。

选型指南

1. 确定一次电流范围
   根据负载额定电流（In）选择CT12型号：

• 若负载电流稳定（如照明、空调），选择1.2倍In作为一次额定电流（例如：负载200A，选CT12-250/5）。

• 若负载存在启动冲击（如电机、变频器），选择2-3倍In以避免饱和（例如：电机额定100A，启动电流600A，选CT12-400/5）。

2. 选择精度等级

• 计量用途：优先选0.2S级或0.5级，确保电能表误差≤±0.5%。

• 保护用途：选5P10/5P20级，兼顾成本与可靠性（5P20表示20倍额定电流下误差≤5%）。

3. 匹配二次输出

• 传统电磁式仪表：选5A二次输出（兼容多数电流表、功率表）。

• 数字化系统（如PLC、DCS）：选1A二次输出（减少长距离传输压降，提高信号精度）。

技术参数

• 额定频率：50Hz/60Hz（±5%）

• 一次电流范围：5A-6000A（标准型号），定制款支持10000A

• 二次电流：5A或1A（标准配置）

• 精度等级：0.2S、0.5、1、5P10、5P20

• 额定负荷：5VA-30VA（可定制）

• 热稳定倍数：10倍额定电流/1秒（5P级）

• 动稳定倍数：25倍额定电流（峰值）

• 绝缘等级：F级（155℃）

• 工作温度：-25℃至+55℃

• 存储温度：-40℃至+70℃

产品尺寸与安装

• 外形尺寸：

• 直径：Φ80mm-Φ200mm（根据变比与额定电流调整）

• 高度：120mm-180mm（含接线端子）

• 安装方式：

• 固定式：通过底座螺栓固定在配电柜横梁上。

• 导轨式（可选）：适配35mm DIN导轨，便于快速安装与更换。

• 穿心孔径：25mm-100mm（支持电缆或铜排直接穿过）

应用领域

1. 商业建筑配电：监测商场、写字楼照明/空调负载电流，实现能耗分析与节能优化。

2. 工业电机控制：为变频器、软启动器提供电流反馈，保护电机免受过载、短路损害。

3. 新能源系统：光伏逆变器、储能变流器电流测量，确保并网电流谐波符合标准。

4. 数据中心供电：监测UPS输入/输出电流，保障关键负载持续供电。

5. 轨道交通：地铁牵引变电所电流监测，支持列车牵引力与再生制动能量管理。

注意事项

1. 严禁二次侧开路：运行中断开二次回路会产生高压，危及人身与设备安全，需短接二次端子后再断开一次侧。

2. 匹配负载阻抗：二次侧所接仪表/继电器总阻抗不得超过额定负荷（如5VA对应阻抗≤2.5Ω@5A），否则精度下降。

3. 定期校验：建议每3年进行一次精度测试，确保计量准确性（尤其用于贸易结算的CT）。
