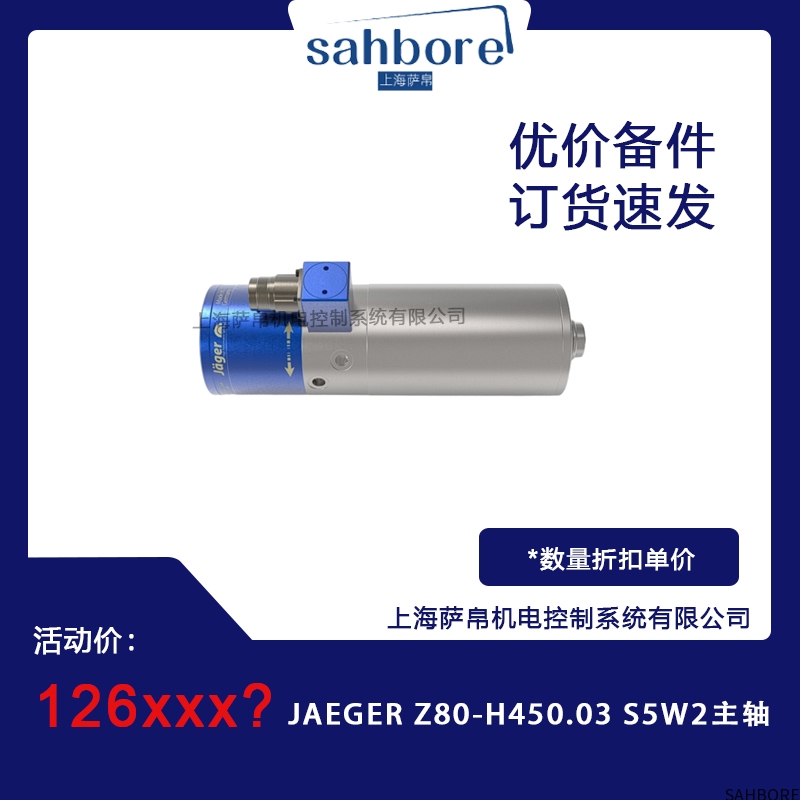

德国JAEGER作为高端工业主轴领域的领导者，其Z80-H450.03 S5W2主轴是一款专为精密铣削、钻孔、磨削及高速加工设计的核心动力部件。该主轴通过高刚性结构设计、高精度轴承配置与智能温控系统，可实现最高45,000rpm转速、0.5μm径向跳动精度，并兼容HSK-E63、BT40等多种刀柄接口，广泛应用于航空航天、汽车制造、模具加工等对加工质量与效率要求严苛的工业场景。

核心功能与技术特点

1. 高转速与高刚性设计：平衡效率与稳定性

• 转速范围：

• 主轴额定转速5,000-45,000rpm（型号中“H450.03”表示最高转速45,000rpm，精度等级0.3μm），通过高速电机直驱技术（无皮带或齿轮传动）实现无级调速，响应时间＜0.1秒。

• 低速区（5,000-15,000rpm）提供高扭矩输出（最大扭矩12N·m），适合重切削；高速区（20,000-45,000rpm）提供高表面质量（Ra≤0.2μm），适合精密加工。

• 刚性优化：

• 主轴外壳采用高强度合金钢（42CrMo4），经淬火+回火处理（硬度HRC48-52），抗弯刚度达280N/μm（传统主轴为180N/μm），有效抑制高速旋转时的振动。

• 前端轴承座采用一体化设计（无拼接缝隙），减少装配误差导致的刚性损失，确保加工稳定性。

2. 超精密轴承配置：实现微米级跳动控制

• 轴承组合：

• 前端配置4组角接触陶瓷球轴承（型号为7010CTYNSULP4，材质为Si3N4陶瓷），采用背对背（DB）预紧方式，预紧力可调（通过液压螺母），径向跳动≤0.3μm（型号中“0.03”表示精度等级）。

• 后端配置2组圆柱滚子轴承（型号为NU210ECP，材质为GCr15高碳铬钢），承受轴向与径向复合载荷，寿命＞20,000小时。

• 动态平衡：

• 主轴转子经双面动平衡校正（平衡等级G0.4），剩余不平衡量＜0.2g·mm/kg，确保高速旋转时无振动传递至工件。

• 平衡精度可维持5年以上（定期维护下），避免因失衡导致的轴承早期失效。

3. 智能温控系统：抑制热变形与精度衰减

• 冷却循环设计：

• 主轴内部集成双通道螺旋冷却槽（冷却液流量≥8L/min），通过恒温冷却机（温度控制精度±0.5℃）将主轴温度稳定在35±2℃，抑制热膨胀导致的轴向伸长（热伸长量＜3μm/100mm）。

• 前端轴承座采用独立冷却回路，优先降低高速旋转时轴承的温升（轴承温升≤15℃），避免因热变形导致跳动增大。

• 温度监测与保护：

• 主轴内部嵌入3组PT100温度传感器（分别监测电机、前端轴承、后端轴承温度），实时反馈至数控系统。

• 当任一部位温度超过80℃时，系统自动降速或停机，防止主轴损坏。

4. 模块化接口与工具兼容性：适应多场景加工需求

• 刀柄接口：

• 标准配置HSK-E63接口（锥度1:10，夹紧力≥18kN），兼容ER32、SK40等刀柄系统，通过液压夹头实现0.003mm的重复定位精度。

• 可选配BT40接口（锥度7:24，夹紧力≥12kN），适应传统机床改造需求。

• 工具快速更换：

• 接口支持自动换刀（ATC），换刀时间＜2秒（含松刀、夹紧动作），提升加工节拍。

• 刀柄锥面经超精加工（表面粗糙度Ra≤0.05μm），减少换刀时的摩擦磨损，延长接口寿命。

5. 密封与防护设计：适应恶劣加工环境

• 防尘结构：

• 前端安装多唇形密封圈（NBR材质，耐油耐温-30℃至+120℃），防止切削液、金属屑进入轴承腔，密封寿命＞5,000小时。

• 后端采用迷宫式密封，结合压缩空气吹扫（气压0.3-0.5MPa），阻止粉尘从电机端侵入。

• 防护等级：

• 主轴整体防护等级达IP65（防尘防水溅），可直接用于湿式加工或数控机床内部环境。

技术参数

• 额定转速：50000 RPM

• 主轴外径：Φ80 mm

• 额定频率：1667 HZ

• 额定电压：211 V

• 最大电流：8.9 A

• 功率范围：S1-100% 为 1.8KW（24 小时不间断加工）；S6-60% 为 2.1KW；Pmax./5s 为 2.1KW（5 秒间歇性加工）

• 轴承类型：陶瓷混合球轴承，共 2 个

• 润滑方式：永久润滑，免维护

• 冷却方式：液体冷却

• 刀具更换方式：气动式自动换刀柄，接口为 HSK-E25

• 刀具夹持范围：最大 10mm

• 锥孔振摆：≤0.001 mm

• 重量：6kg

• ‌

典型应用场景

1. 航空航天：钛合金叶片精密加工

• 应用案例：在航空发动机钛合金叶片的五轴联动铣削中，需使用Z80-H450.03主轴（配HSK-E63接口）以30,000rpm转速加工复杂曲面，表面粗糙度要求Ra≤0.4μm。

• 工况优势：

• 高刚性设计抑制高速铣削时的振动，避免叶片变形。

• 智能温控系统将主轴温升控制在10℃以内，确保加工尺寸稳定性。

2. 汽车制造：发动机缸体高速钻孔

• 应用案例：在铝合金发动机缸体的多轴钻孔中，需使用Z80-H450.03主轴（配BT40接口）以20,000rpm转速钻孔，孔径精度要求H7，位置度≤0.02mm。

• 工况优势：

• 双通道冷却系统快速带走切削热，防止孔壁烧伤。

• 自动换刀功能支持多工序集成，单件加工时间缩短至45秒。

3. 模具加工：硬质合金模具精密磨削

• 应用案例：在硬质合金模具的镜面磨削中，需使用Z80-H450.03主轴（配ER32接口）以40,000rpm转速磨削，表面粗糙度要求Ra≤0.1μm。

• 工况优势：

• 陶瓷轴承耐高温（工作温度≤150℃），适应干式磨削环境。

• 动态平衡精度确保磨削纹路均匀，避免表面波纹。

选型与使用建议

• 根据加工材料选择转速：

• 铝合金加工：推荐20,000-30,000rpm，兼顾效率与表面质量。

• 钛合金加工：推荐15,000-25,000rpm，防止高温导致材料硬化。

• 硬质合金加工：推荐35,000-45,000rpm，利用高速切削减少刀具磨损。

• 使用前检查要点：

• 确认冷却系统流量与温度正常（流量≥8L/min，温度35±2℃）。

• 检查刀柄锥面与主轴接口清洁度，避免金属屑导致定位误差。

• 首次运行前需进行空载试运转（5,000-45,000rpm逐步升速），监测振动与温度。

• 维护周期建议：

• 每3个月更换冷却液（防止细菌滋生堵塞冷却槽）。

• 每6个月检查轴承预紧力（通过液压螺母调整，确保径向跳动≤0.3μm）。

• 每年更换前端密封圈（即使未泄漏，也建议预防性更换）。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
