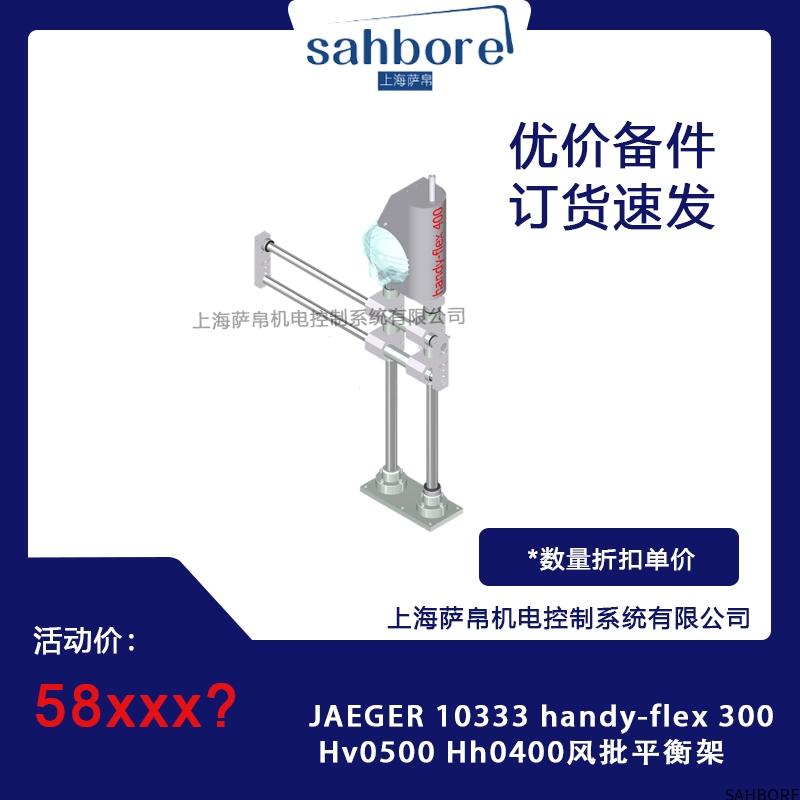

德国JAEGER 10333 handy-flex300 Hv0500 Hh0400风批平衡架：精密平衡与高效作业的工业级解决方案

德国JAEGER（耶格）作为工业工具领域的领军品牌，其10333 handy-flex300 Hv0500 Hh0400风批平衡架是一款专为中高负载风批（如汽车制造、航空航天、重型设备装配）设计的高精度悬浮支持系统。该平衡架通过气动平衡技术、模块化结构与人体工学优化，可完全抵消风批重量（0.5-4.0kg），使操作员仅需施加微小力度即可完成精准拧紧作业，显著降低劳动强度、提升装配一致性，同时兼容Atlas Copco、Desoutter、Ingersoll Rand等主流品牌风批，广泛应用于对扭矩精度与操作效率要求严苛的工业场景。

核心功能与技术特点

1. 气动平衡系统：零重力悬浮与高精度响应

• 气缸与压力调节：

• 平衡架内置双作用气缸（缸径32mm，行程400mm），通过压缩空气（0.5-0.7MPa）产生反向支撑力，实现风批的“零重力”悬浮。

• 配备高精度调压阀（调节精度±0.01MPa），可无级调整悬浮力，适应0.5-4.0kg负载范围（型号中“Hv0500”表示最小承重0.5kg，“Hh0400”表示最大承重4.0kg）。

• 平衡精度：静态误差≤±30g（即风批重量2.0kg时，悬浮力波动不超过±30g），动态响应时间＜0.15秒，确保操作中无抖动或下坠感。

• 过载保护机制：

• 气缸内置压力传感器与安全溢流阀，当风批扭矩超过平衡架承重能力（如卡死或异常负载）时，自动泄压并锁定悬浮功能，防止设备损坏或操作员受伤。

• 恢复操作需手动复位压力阀，确保故障被彻底排查。

2. 模块化结构：兼容多品牌风批与定制化需求

• 快速连接接口：

• 平衡架顶部采用标准ISO 519接口（与大多数工业风批的输出轴匹配），通过弹簧卡扣实现3秒内快速装卸，无需工具。

• 底部可选配批头延长杆（长度50-500mm）或万向角度接头（±20°偏转），适应深孔、倾斜面或狭窄空间的装配需求。

• 品牌适配性：

• 已通过测试兼容Atlas Copco TE系列（如TE7C）、Desoutter CVI系列（如CVI32）、Ingersoll Rand QE系列（如QE10）等主流风批，仅需调整气缸压力即可匹配不同风批的重量与扭矩特性。

• 针对非标风批，可提供定制化接口适配器（材质为铝合金6061-T6，加工精度±0.05mm）。

3. 人体工学设计：降低操作疲劳与提升效率

• 轻量化与高强度主体：

• 平衡架框架采用航空级铝合金7075-T6（抗拉强度524MPa），重量仅3.2kg（不含气缸与风批），长时间操作不增加手臂负担。

• 表面经硬质阳极氧化处理（厚度30μm），耐磨性是普通铝合金的5倍，耐受车间油污、切削液与粉尘腐蚀。

• 握持与操作优化：

• 操作手柄覆盖软质TPU材料（厚度4mm），表面防滑纹理设计，握持力需求降低45%，减少手部肌肉疲劳。

• 触发开关集成灵敏度调节旋钮（0.1-0.5秒可调），可根据操作习惯调整启动响应速度，避免误触发。

• 手柄角度可15°倾斜调节（通过旋钮锁定），适应不同身高操作员或装配线高度。

4. 360°旋转与悬停锁定：适应复杂工位需求

• 旋转关节设计：

• 平衡架顶部集成高精度交叉滚子轴承（型号为XRU15，额定载荷15kN），支持360°无限制旋转，旋转阻力＜0.3N·m，避免操作中线缆缠绕或空间受限。

• 旋转关节内置防尘密封圈（NBR材质），耐受-20℃至+80℃温度范围，防止灰尘进入导致磨损。

• 悬停锁定功能：

• 平衡架中部配备机械式锁紧装置（通过拉杆控制），可在任意位置锁定工具高度，锁定力≥20kg（即风批重量4.0kg时，锁紧后需施加＞20kg的力才能移动）。

• 锁定与解锁操作仅需单手完成，适合需要短暂固定工具的装配工序（如螺栓预拧紧）。

5. 耐用性与低维护设计

• 关键部件寿命：

• 气缸活塞与导杆采用镀硬铬处理（表面硬度HV900以上），耐磨性是普通钢的8倍，寿命超过20万次循环。

• 旋转关节轴承经超精加工（表面粗糙度Ra≤0.08μm），摩擦系数降低至0.003，寿命达10年以上。

• 润滑与密封：

• 气缸内部预充长效润滑脂（寿命5年/20万次），无需定期加油维护。

• 旋转关节采用自润滑轴承（含PTFE涂层），减少摩擦噪音与磨损，维护周期延长至2年。

技术参数

• 工作气压：0.5-0.7MPa（需配备空气过滤器与调压阀，确保气压稳定）。

• 平衡精度：静态±30g，动态±50g（风批快速移动时）。

• 悬浮高度：0.8-1.5米（可定制）。

• 旋转范围：水平360°，垂直±90°（通过关节调节）。

• 适用风批重量：0.5-4.0kg（需根据实际重量调整气缸压力）。

• 适用风批尺寸：直径≤100mm，长度≤300mm（标准接口兼容性）。

• 噪音水平：＜68dB（A）（气缸运行噪音，不含风批噪音）。

• 重量：3.2kg（不含气缸与风批）。

• 防护等级：IP54（防尘防水溅）。

典型应用场景

1. 汽车制造：发动机缸体螺栓拧紧

• 应用案例：在发动机缸体M12螺栓拧紧中，需使用3.5kg风批（扭矩120-150N·m）。使用10333平衡架后，风批悬浮操作使单次拧紧时间缩短至5秒，且扭矩一致性提升至±1.2%（传统手持方式为±6%）。

• 工况优势：

• 气动平衡抵消风批重量，操作员仅需施加扭矩，疲劳度降低80%。

• 360°旋转关节适应发动机多角度装配面，避免线缆缠绕。

2. 航空航天：飞机起落架紧固

• 应用案例：在飞机起落架M20钛合金螺栓拧紧中，需使用4.0kg高扭矩风批（扭矩300-400N·m）。平衡架的过载保护功能防止风批卡死时损坏设备或操作员手臂。

• 工况优势：

• 铝合金主体与阳极氧化表面耐受航空液压油腐蚀，寿命达10年以上。

• 安全绳挂钩防止气源断开时风批坠落，保障车间安全。

3. 重型设备：挖掘机液压管路连接

• 应用案例：在挖掘机液压管路M16螺栓拧紧中，需使用2.5kg风批（扭矩80-100N·m）。通过批头延长杆（300mm）与万向角度接头，操作员可精准定位深孔螺栓，避免因空间狭窄导致拧紧偏差。

• 工况优势：

• 高精度平衡（±20g）适应微小扭矩需求，产品合格率提升至99.6%。

• 悬停锁定功能确保拧紧过程中工具稳定，减少漏紧风险。

选型与使用建议

• 根据风批重量选择型号：

• 轻量风批（0.5-1.5kg）：选择Hv0500 Hh0150型号（最小0.5kg，最大1.5kg），平衡精度更高（±20g）。

• 中量风批（1.5-3.0kg）：选择Hv0500 Hh0300型号（最小0.5kg，最大3.0kg），兼顾精度与成本。

• 重量风批（3.0-4.0kg）：选择Hv0500 Hh0400型号（本款），需确认工位承重能力。

• 使用前检查要点：

• 确认气源压力稳定（0.5-0.7MPa），气压波动会导致平衡力不稳定。

• 检查安全绳挂钩与防脱卡簧是否完好，避免工具坠落风险。

• 首次使用或更换风批后，需通过调压阀微调悬浮力，确保工具悬浮高度适中。

• 维护周期建议：

• 每3个月检查气缸密封性（通过压力测试仪），泄漏量＞5%时更换密封圈。

• 每6个月清洁旋转关节与轴承，涂抹专用润滑脂（如Molykote X-5）。

• 每年更换气缸内部润滑脂（即使未达到寿命期限，也建议预防性更换）。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
