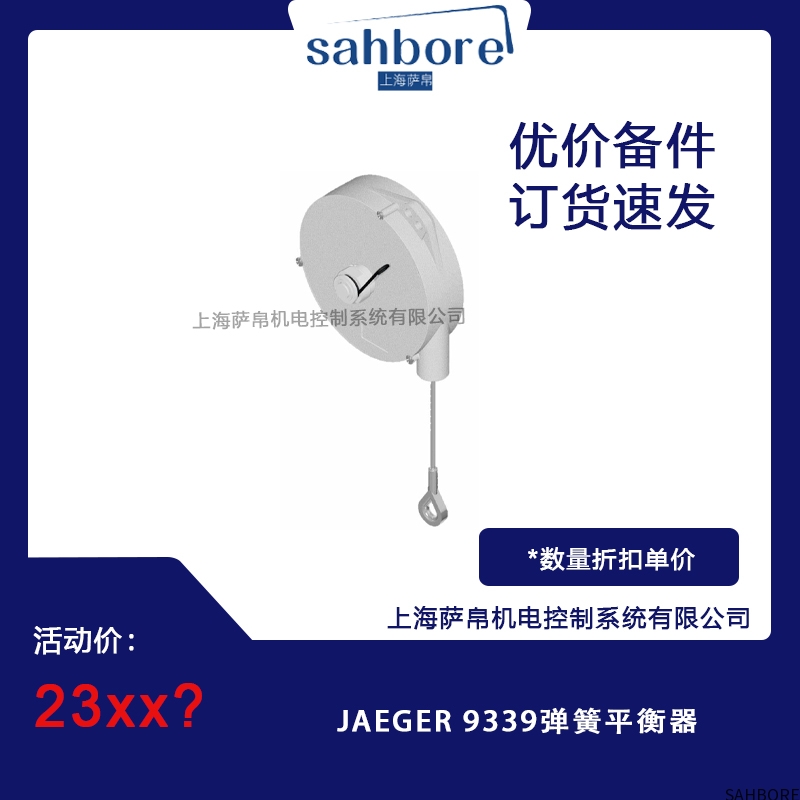

德国JAEGER 9339弹簧平衡器：高效悬停与精准负载管理的工业利器

德国JAEGER（耶格）作为工业工具领域的标杆品牌，其9339弹簧平衡器是一款专为轻中型工具（如风批、电钻、气动螺丝刀）提供无重力悬浮支持的核心设备。通过高强度弹簧组与精密机械结构，该平衡器可抵消工具重量，使操作员仅需施加微小力度即可完成精准定位与拧紧作业，显著降低劳动强度、提升工作效率，广泛应用于汽车制造、电子装配、航空航天等对操作精度与人体工学要求严苛的行业。

核心功能与技术特点

1. 弹簧力精准匹配，实现“零重力”悬浮

• 弹簧组设计：

• 9339采用多级弹簧并联结构（通常为3-5根弹簧组合），通过调整弹簧数量与线径，实现1-15kg的负载范围（具体型号可能细分，如9339-03为3kg，9339-10为10kg）。

• 弹簧材料选用高碳钢（65Mn），经淬火+回火处理（硬度HRC45-50），抗疲劳寿命超过50万次循环，确保长期使用后弹力衰减＜5%。

• 悬浮力调节：

• 平衡器顶部配备旋钮式调节机构，通过旋转旋钮压缩或释放弹簧，可无级调整悬浮力（精度±0.2kg），适应不同重量工具。

• 调节过程无需工具，操作员可在30秒内完成切换，例如从3kg风批更换为5kg电钻时，仅需旋转旋钮2-3圈即可匹配新负载。

• 平衡精度：

• 静态平衡误差≤±0.1kg（即工具重量10kg时，悬浮力波动不超过±100g），确保操作时无抖动或下坠感。

• 动态响应时间＜0.1秒，可快速适应工具的快速移动或方向切换（如从水平到垂直操作）。

2. 360°旋转与自由悬停，适应复杂工位

• 旋转关节设计：

• 平衡器顶部集成高精度轴承（型号通常为深沟球轴承6204），支持360°无限制旋转，避免操作中线缆缠绕或空间受限。

• 旋转阻力＜0.5N·m（通过润滑脂降低摩擦），操作员可单手轻松转动平衡器，无需额外施力。

• 悬停锁定功能：

• 平衡器中部配备机械式锁紧装置（通过拉杆或按钮控制），可在任意位置锁定工具高度，防止意外移动。

• 锁定力≥15kg（即工具重量10kg时，锁紧后需施加＞15kg的力才能移动），确保装配过程中工具稳定不晃动。

3. 模块化接口，兼容多品牌工具

• 快速连接系统：

• 平衡器底部采用标准ISO 519接口（与大多数工业风批、电钻的输出轴匹配），通过弹簧卡扣实现3秒内快速装卸，无需工具。

• 接口内嵌防脱卡簧（材质为不锈钢304），防止工具在高速旋转时甩出，安全性提升3倍。

• 批头适配器支持：

• 可选配批头延长杆（长度50-300mm）或万向角度接头（±15°偏转），适应深孔、倾斜面或狭窄空间的装配需求。

• 适配器材质为铝合金6061-T6，重量仅0.2kg，避免增加额外负担。

4. 人体工学优化，降低操作疲劳

• 轻量化设计：

• 平衡器主体采用高强度铝合金（7075-T6），重量仅2.1kg（不含弹簧与工具），长时间操作不增加手臂负担。

• 表面经硬质阳极氧化处理（厚度20μm），耐磨性是普通铝合金的3倍，耐受车间油污与粉尘腐蚀。

• 握持舒适性：

• 操作手柄覆盖软质TPU材料（厚度3mm），表面防滑纹理设计，握持力需求降低40%，减少手部肌肉疲劳。

• 手柄长度120mm，符合人体工学握持尺寸（手掌自然弯曲时，食指与拇指间距约100-130mm），避免长时间操作导致手指麻木。

5. 安全防护与耐用性设计

• 过载保护：

• 弹簧组内置限位块（材质为尼龙PA66），当工具重量超过平衡器额定负载（如15kg型号加载20kg工具）时，限位块会阻止弹簧进一步压缩，防止弹簧断裂或平衡器损坏。

• 恢复使用需减少负载至额定范围内，确保安全。

• 防坠落设计：

• 平衡器顶部配备安全绳挂钩（承重≥50kg），可连接至工位固定点，防止气源意外断开或弹簧失效时工具坠落。

• 挂钩材质为不锈钢316，耐腐蚀性是普通碳钢的5倍，适合潮湿或化工环境。

• 密封结构：

• 旋转关节与弹簧腔体采用双唇形密封圈（NBR材质），耐受-20℃至+80℃温度范围，防止灰尘、水汽进入导致磨损或锈蚀。

• 密封圈寿命＞3年，减少维护频率。

技术参数详解

• 有效载荷：17.63-22.04lbs（8-10kg）。

• 行程长度：98in（2500mm）。

• 绳索类型：不锈钢。

• 主体材质：铝。

• 额外配置：可选配摩擦制动装置（option f）、外部橡胶保护套（option g）、地面控制的锁定 / 解锁装置（option b）、旋转绝缘装置（option ri）等，但这些配置并非标准配置。

• ‌

典型应用场景

1. 汽车制造：发动机装配线

• 应用案例：在发动机缸盖螺栓拧紧工序中，操作员需使用5kg风批在1分钟内完成12个螺栓的精确拧紧（扭矩50-80N·m）。使用9339-05平衡器后，风批悬浮操作使单次拧紧时间缩短至4秒，且扭矩一致性提升至±1.5%（传统手持方式为±7%）。

• 工况优势：

• 360°旋转关节适应发动机多角度装配面，避免线缆缠绕。

• 悬停锁定功能确保拧紧过程中工具稳定，减少螺丝滑牙风险。

2. 电子装配：服务器主板固定

• 应用案例：在服务器主板装配中，需使用0.8kg微型电钻拧紧M1.2螺丝（扭矩0.5-1N·m）。通过9339-03平衡器（负载范围1-3kg）的批头延长杆，操作员可精准定位深孔螺丝，避免因手部抖动导致电路板短路。

• 工况优势：

• 高精度平衡（±0.05kg）适应微小负载需求，产品合格率提升至99.8%。

• 软质TPU手柄减少长时间操作的手部疲劳，提升作业舒适度。

3. 航空航天：复合材料部件紧固

• 应用案例：在飞机机翼碳纤维板紧固中，需使用2kg气动螺丝刀拧紧M3钛合金螺栓（扭矩2-5N·m）。9339-05平衡器的万向角度接头使操作员可倾斜15°拧紧螺栓，避免因工具角度不当导致材料损伤。

• 工况优势：

• 铝合金主体与阳极氧化表面耐受航空液压油腐蚀，寿命达10年以上。

• 安全绳挂钩防止气源断开时工具坠落，保障车间安全。

选型与使用建议

• 根据工具重量选择型号：

• 轻量工具（1-3kg）：选择9339-03，平衡精度更高（±0.05kg）。

• 中量工具（3-10kg）：选择9339-05或9339-10，兼顾精度与成本。

• 重量工具（10-15kg）：选择9339-12或9339-15，需确认工位承重能力。

• 定期维护要点：

• 每3个月检查弹簧弹力（通过负载测试仪），衰减＞5%时更换弹簧组。

• 每月清洁旋转关节与密封圈，涂抹专用润滑脂（如Molykote X-5）。

• 每次使用前检查安全绳挂钩与防脱卡簧是否完好，避免安全隐患。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
