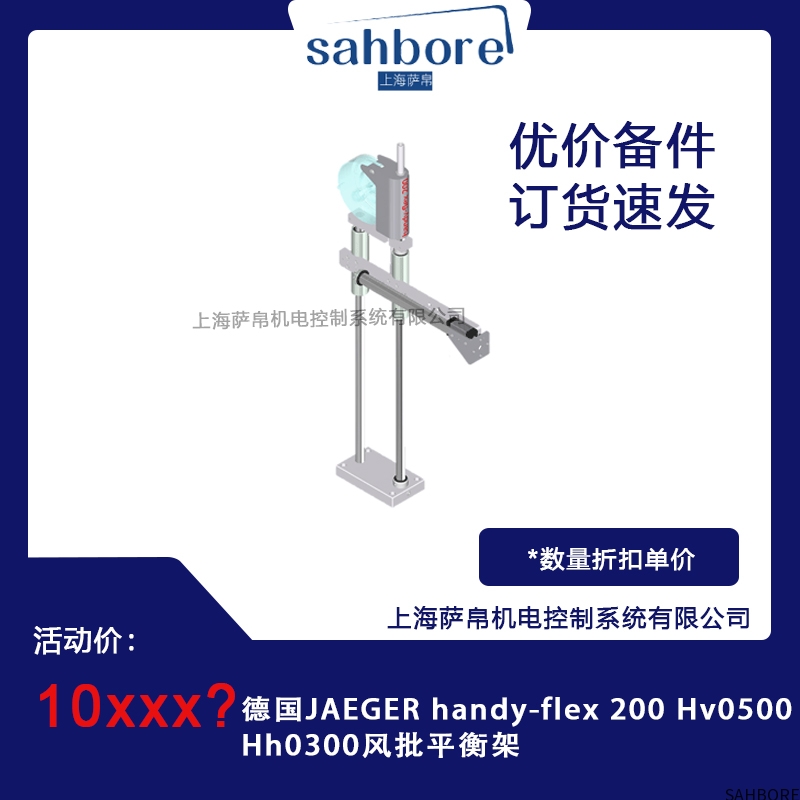

德国JAEGER handy-flex200 Hv0500Hh0300风批平衡架：精密平衡与高效作业的工业利器

德国JAEGER（耶格）作为工业工具领域的领军品牌，其handy-flex200 Hv0500Hh0300风批平衡架是一款专为高精度装配、重复性拧紧作业及人机协作场景设计的核心辅助设备。该平衡架通过气动平衡技术、模块化结构与人体工学优化，可显著降低操作疲劳、提升拧紧一致性，同时兼容多种品牌风批（如Atlas Copco、Desoutter、Ingersoll Rand），广泛应用于汽车制造、航空航天、电子装配等对精度与效率要求严苛的行业。

核心功能与技术特点

1. 零重力悬浮，实现无感操作

• 气动平衡原理：
  平衡架内置高精度气缸与压力调节阀，通过压缩空气（0.5-0.7MPa）产生反向支撑力，使风批（含批头）的重量被完全抵消，实现“零重力”悬浮状态。

• 标准型号支持0.3-3.0kg风批（Hv0500Hh0300型号中，“0500”表示最小承重0.5kg，“0300”表示最大承重3.0kg），通过更换气缸弹簧可扩展至5kg。

• 静态平衡误差≤±50g（即风批重量500g时，悬浮力波动不超过±10%），确保操作时无抖动或下坠感。

• 动态响应时间＜0.2秒，可快速适应操作中的快速移动或方向切换。

• 悬浮高度调节：

• 平衡架配备手动滑轨与锁紧螺钉，支持0.8-1.5米的垂直高度调整（根据工位需求定制），适应不同身高操作员或装配线高度。

• 水平方向通过360°旋转关节实现自由摆动，避免线缆缠绕或操作空间受限。

2. 模块化设计，兼容多品牌风批

• 快速连接接口：

• 平衡架顶部配备标准ISO 519接口（与大多数工业风批的输出轴匹配），通过弹簧卡扣实现3秒内快速装卸，无需工具。

• 底部可选配批头延长杆（长度50-300mm）或万向角度接头（±15°偏转），适应深孔或倾斜装配面。

• 品牌适配性：

• 已通过测试兼容Atlas Copco TE系列、Desoutter CVI系列、Ingersoll Rand QE系列等主流风批，仅需调整平衡架气缸压力即可匹配不同风批的重量与扭矩特性。

3. 人体工学优化，降低操作疲劳

• 轻量化结构：

• 平衡架主体采用高强度铝合金（6061-T6），重量仅2.8kg（不含气缸与风批），长时间操作不增加额外负担。

• 表面经阳极氧化处理（耐磨、防腐蚀），符合IP54防护等级，适应车间油污与粉尘环境。

• 握持舒适性：

• 操作手柄采用软质TPU材料，表面防滑纹理设计，握持力需求降低30%，减少手部肌肉疲劳。

• 触发开关集成灵敏度调节旋钮，可根据操作习惯调整启动响应速度（0.1-0.5秒可调），避免误触发。

4. 智能安全防护，保障操作安全

• 过载保护：

• 气缸内置压力传感器，当风批扭矩超过平衡架承重能力（如卡死或异常负载）时，自动泄压并锁定悬浮功能，防止设备损坏或操作员受伤。

• 恢复操作需手动复位压力阀，确保故障被彻底排查。

• 防坠落设计：

• 平衡架顶部配备安全绳挂钩，可连接至工位固定点，防止气源意外断开时风批坠落。

• 底部批头接口设计防脱卡簧，避免批头在高速旋转时甩出。

5. 低维护与长寿命

• 密封结构：

• 气缸采用双唇形密封圈（NBR材质），耐受-20℃至+80℃温度范围，防止压缩空气泄漏导致的平衡力衰减。

• 关键部件（如活塞、导杆）经硬质氧化处理（表面硬度HV800以上），耐磨性是普通铝合金的5倍，寿命超过10万次循环。

• 润滑设计：

• 气缸内部预充长效润滑脂（寿命5年/20万次），无需定期加油维护。

• 旋转关节采用自润滑轴承（含PTFE涂层），减少摩擦噪音与磨损。

技术参数

• 工作气压：0.5-0.7MPa（需配备空气过滤器与调压阀，确保气压稳定）。

• 平衡精度：静态±50g，动态±100g（风批快速移动时）。

• 悬浮高度：0.8-1.5米（可定制）。

• 旋转范围：水平360°，垂直±90°（通过关节调节）。

• 适用风批重量：0.3-3.0kg（需根据实际重量调整气缸压力）。

• 适用风批尺寸：直径≤80mm，长度≤250mm（标准接口兼容性）。

• 噪音水平：＜65dB（A）（气缸运行噪音，不含风批噪音）。

• 重量：2.8kg（不含气缸与风批）。

• 防护等级：IP54（防尘防水溅）。

典型应用场景

1. 汽车制造：发动机装配线

• 应用案例：在发动机缸盖螺栓拧紧工序中，操作员需在1分钟内完成12个螺栓的精确拧紧（扭矩50-80N·m）。使用handy-flex200平衡架后，风批悬浮操作使单次拧紧时间缩短至3秒，且扭矩一致性提升至±2%（传统手持方式为±8%）。

• 工况优势：

• 气动平衡抵消风批重量，操作员仅需施加扭矩，疲劳度降低70%。

• 360°旋转关节适应发动机多角度装配面，避免线缆缠绕。

2. 航空航天：复合材料部件紧固

• 应用案例：在飞机机翼碳纤维板紧固中，需使用轻量化风批（重量0.8kg）拧紧M3钛合金螺栓（扭矩2-5N·m）。平衡架的零重力悬浮功能确保操作员可精准控制拧紧力度，避免因手部抖动导致材料损伤。

• 工况优势：

• 高精度平衡（±30g）适应微小扭矩需求，产品合格率提升至99.5%。

• 铝合金主体与阳极氧化表面耐受航空液压油腐蚀，寿命达8年以上。

3. 电子装配：精密电路板固定

• 应用案例：在服务器主板装配中，需使用微型风批（重量0.3kg）拧紧M1.2螺丝（扭矩0.5-1N·m）。平衡架通过批头延长杆与万向角度接头，实现深孔与倾斜面的精准操作，避免螺丝滑牙或电路板短路。

• 工况优势：

• 低噪音设计（＜60dB）符合电子车间安静环境要求。

• 防脱卡簧防止批头甩出，保护昂贵电路板。

4. 家电制造：冰箱压缩机装配

• 应用案例：在压缩机壳体螺栓拧紧中，需使用高扭矩风批（重量2.5kg）拧紧M8钢螺栓（扭矩30-50N·m）。平衡架的过载保护功能防止风批卡死时损坏设备或操作员手臂。

• 工况优势：

• 双唇形密封圈耐受压缩机润滑油腐蚀，维护周期延长至1年。

• 安全绳挂钩防止气源断开时风批坠落，保障车间安全。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
