EPA NF-K-4-55高性能两级线路滤波器
❤ 收藏

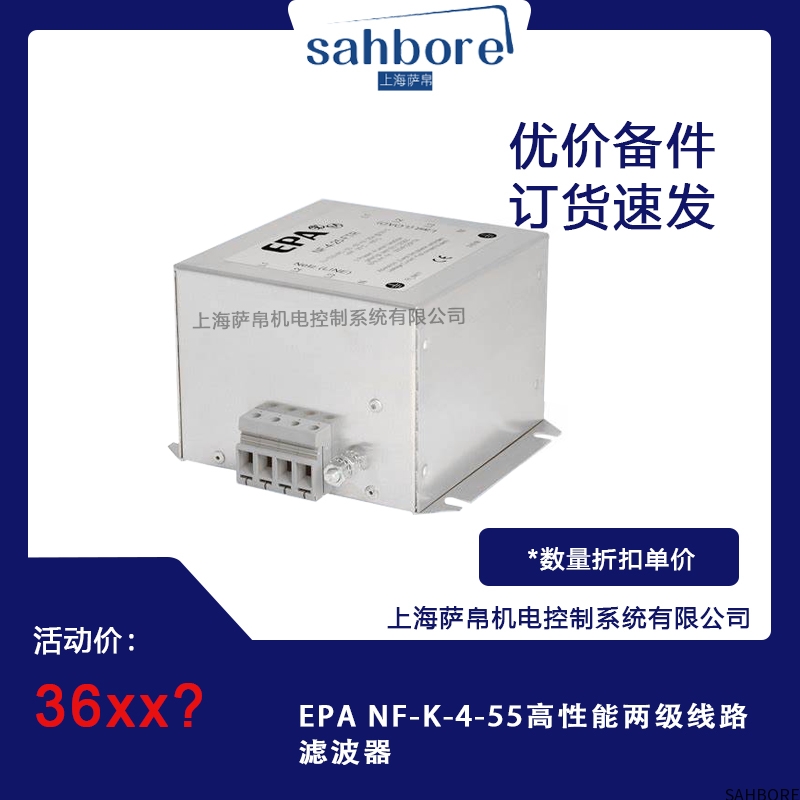

EPA NF-K-4-55高性能两级线路滤波器

一、产品介绍

德国EPA公司推出的NF-K-4-55高性能两级线路滤波器是一款专为大功率工业设备、新能源系统及高精度测试场景设计的电源净化装置。其采用两级复合滤波架构，整合共模与差模抑制电路，可高效滤除电源线中的高频噪声、谐波干扰及瞬态脉冲，确保下游设备获得稳定、纯净的电源输入。该滤波器符合IEC 61800-3（变频器电磁兼容标准）、EN 55032（信息技术设备辐射限值）等国际规范，适用于数控机床、机器人控制系统、光伏逆变器、医疗影像设备等对电源质量要求严苛的场景，是保障设备稳定运行与数据准确性的核心组件。

二、功能特点

  1. 两级深度滤波，干扰“零容忍”

    • 第一级（差模滤波）：通过大容量X电容与低损耗电感组合，抑制电源线间的低频谐波（如50Hz工频的3次、5次谐波）；

    • 第二级（共模滤波）：采用高导磁率共模电感与Y电容，消除电源线与地之间的高频噪声（覆盖150kHz-30MHz频段），共模衰减达65dB以上，差模衰减达45dB以上。

  2. 大电流承载，稳定无忧

    • 额定电流55A，峰值耐受电流可达150A（1秒），适配大功率变频器、伺服驱动器等负载，避免因电流波动导致的滤波失效。

  3. 宽电压与高频适应性

    • 输入电压范围85-265V AC（50/60Hz），兼容单相或三相系统（需外接接触器）；

    • 最高工作频率扩展至150kHz，覆盖高频开关电源产生的干扰频段。

  4. 多重安全防护

    • 内置过流保护、过热保护模块，当温度超过85℃时自动断电；

    • 外壳采用阻燃PC+ABS材质，通过UL94 V-0认证，防火等级高；

    • 接线端子支持10mm²导线，最大扭矩2.0N·m，确保长期连接可靠。

三、选型指南

  1. 按负载类型匹配

    • 感性负载（如电机、压缩机）：选NF-K-4-55标准型，强化瞬态电压抑制；

    • 容性负载（如开关电源、LED驱动）：选增强型（带预充电电路），避免启动冲击损坏滤波器。

  2. 按电流余量预留

    • 若负载额定电流为50A，建议选择55A型号（预留10%余量）；若负载存在频繁启停或过载需求，需升级至70A型号。

  3. 按环境适应性选型

    • 普通工业环境：标准IP20防护；

    • 潮湿、粉尘环境（如食品加工、冶金车间）：可选IP54防护等级（需定制）。

四、技术参数

  • 额定电压：480V AC（NF-K）或 520V AC（NF-K-H），三相。

  • 额定电流：55A。

  • 频率范围：直流至 62Hz。

  • 过载能力：启动时为 4 倍额定电流，然后每小时可承受 1.5 倍额定电流持续 1 分钟。

  • 开关频率：最小 2kHz，最大 16kHz。

  • 插入损耗：10kHz 至 30MHz 频段内具有高衰减性能。

  • 外壳材质：金属外壳。

  • 防火等级：UL 94 V-2 或更高。

  • IEC 气候类别：（25/85/21），工作温度范围为 - 25°C 至 + 85°C。

  • 尺寸：300x85x92mm。

  • 重量：1.6kg。

  • 防护等级：IP20。

  • 认证：CE、UL 认证。

  • 应用类别：符合 DIN 40040 标准的 HPF。

五、产品尺寸与安装

  • 外形尺寸：长×宽×高≈220mm×150mm×100mm；

  • 安装方式：

    • 支持35mm DIN导轨安装，也可通过4个M8螺栓固定于控制柜背板；

    • 需预留50mm散热空间，避免高温环境导致性能下降。

六、应用领域

  1. 工业自动化：大型数控机床、多轴机器人控制器的电源净化；

  2. 新能源：光伏逆变器、风电变流器的电磁兼容防护；

  3. 医疗设备：CT扫描仪、直线加速器等高精度仪器的低噪声供电；

  4. 轨道交通‌：地铁牵引系统、车载充电机的干扰抑制。



对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
