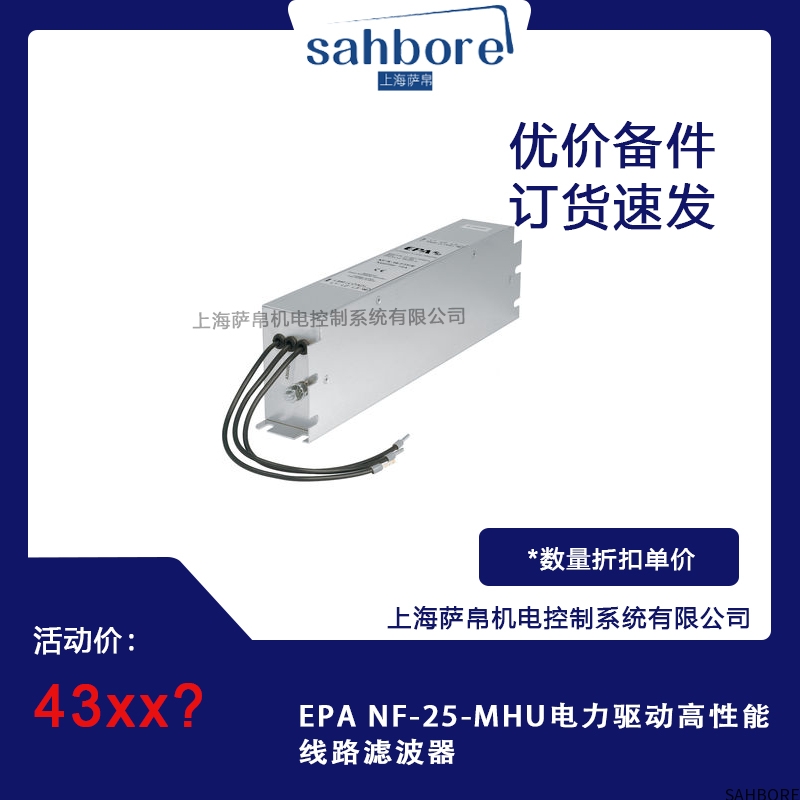

EPA NF-25-MHU电力驱动高性能线路滤波器

一、产品介绍

德国EPA公司推出的NF-25-MHU电力驱动高性能线路滤波器是一款专为中大型电力驱动系统、工业变频器及新能源电机控制器设计的电磁兼容(EMC)解决方案。其针对电力电子设备在高速开关过程中产生的高频谐波、共模干扰及瞬态脉冲问题,采用多级复合滤波技术,集成共模扼流圈、差模滤波电容及瞬态电压抑制(TVS)模块,可显著降低电源线与信号线上的电磁噪声,确保驱动系统与周边设备(如传感器、通信模块)的稳定运行。该滤波器符合IEC 61800-3(电力驱动系统电磁兼容标准)EN 61000-6-2(工业环境抗扰度要求),广泛应用于电梯控制、数控机床、电动汽车充电桩及风力发电变流器等领域。

二、功能特点

  1. 多级复合滤波,干扰“全频段覆盖”

    • 共模抑制:采用高导磁率纳米晶磁芯扼流圈,对150kHz-30MHz频段的共模噪声衰减达70dB以上,有效阻断驱动系统与电网之间的干扰传播;

    • 差模抑制:通过低等效串联电阻(ESR)X电容与电感组合,滤除50Hz-1MHz频段的差模谐波,降低电机绕组发热与振动;

    • 瞬态保护:内置TVS二极管,可承受±5kV瞬态脉冲,保护滤波器及后端设备免受雷击或开关浪涌损害。

  2. 高功率密度设计

    • 额定电流25A,峰值耐受电流达100A(1秒),适配7.5kW-15kW功率等级的变频器或伺服驱动器;

    • 体积较传统滤波器缩小30%,支持紧凑型控制柜安装

  3. 宽电压与高频适应性

    • 输入电压范围380-480V AC(三相),兼容全球工业电网标准;

    • 最高工作频率扩展至200kHz,覆盖碳化硅(SiC)与氮化镓(GaN)器件产生的高频干扰。

  4. 安全与可靠性强化

    • 外壳采用铝合金压铸工艺,散热效率提升50%,工作温度范围扩展至-40℃至+85℃

    • 接线端子支持6mm²导线,最大扭矩1.5N·m,配备防误插设计,避免接线错误导致短路;

    • 通过UL 94 V-0阻燃认证IP20防护等级,满足严苛工业环境需求。

三、选型指南

  1. 按负载类型匹配

    • 变频器驱动异步电机:选NF-25-MHU标准型,强化低频谐波抑制;

    • 伺服驱动永磁同步电机:选增强型(带谐振抑制电路),避免高频共振导致控制失稳。

  2. 按电流余量预留

    • 若负载额定电流为20A,建议选择25A型号(预留25%余量);若负载存在频繁启停或过载需求(如冲压机床),需升级至32A型号

  3. 按环境适应性选型

    • 普通工业环境:标准IP20防护;

    • 潮湿、腐蚀性环境(如化工、海洋平台):可选IP54防护等级(需定制)。

四、技术参数

  • 额定电流:25A

  • 额定电压:三相 400V AC

  • 频率范围:50/60Hz

  • 插入损耗:高频段(10kHz-30MHz)≥40dB

  • 耐压:2500V AC(1 分钟)

  • 防护等级:IP20

  • 工作温度范围:-25°C 至 + 85°C

  • 安装方式:DIN 导轨或面板安装

  • 外形尺寸:约 90mm×120mm×75mm

  • 重量:约 0.5kg

  • 符合标准:IEC 60939、EN 61800-3

五、应用领域

  1. 工业自动化:数控机床主轴驱动、多轴机器人伺服系统;

  2. 新能源:电动汽车快充桩、光伏逆变器输出滤波;

  3. 轨道交通:地铁牵引系统、高铁辅助电源滤波;

  4. ‌重型机械:矿山破碎机、港口起重机变频控制。




对于需要进一步了解或采购相关产品的用户,建议联系上海萨帛机电控制系统有限公司info@sahbore.com,以获取详细的技术规格和专业的客户支持
