一、产品介绍

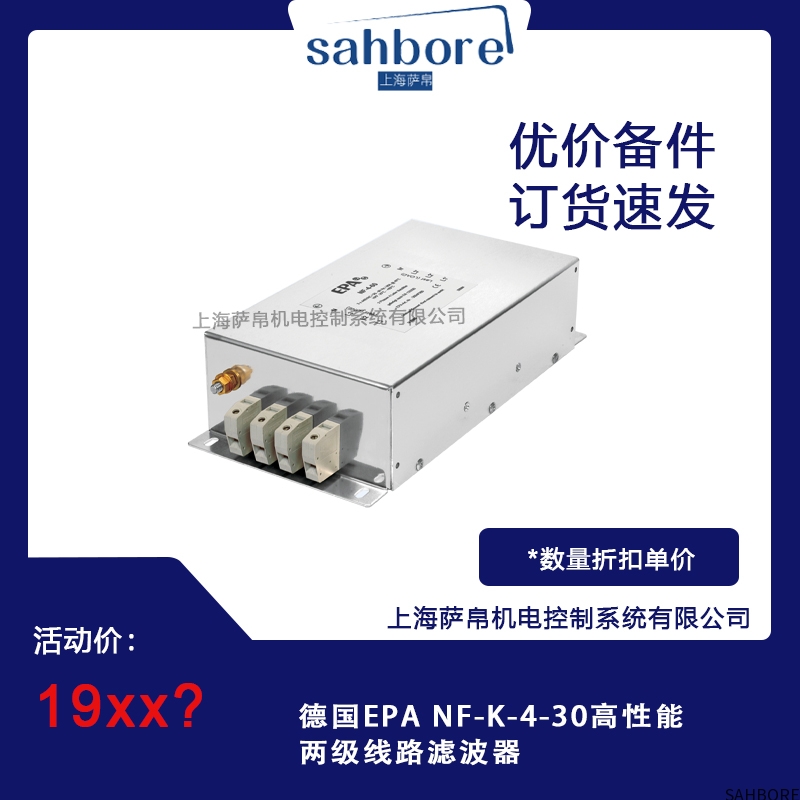

德国EPA公司推出的NF-K-4-30高性能两级线路滤波器是一款专为工业自动化、医疗设备及精密仪器设计的电源净化装置。其采用两级复合滤波技术，结合共模与差模抑制电路，可高效滤除电源线中的高频噪声、谐波干扰及瞬态脉冲，确保下游设备获得稳定纯净的电源输入。该滤波器符合IEC 61800-3（变频器电磁兼容标准）及EN 55011（工业设备辐射限值），适用于对电源质量要求严苛的场景，如数控机床、机器人控制系统、实验室精密测试设备等。

二、功能特点

1. 两级复合滤波设计：

• 第一级（差模滤波）：通过X电容与电感组合，抑制电源线间的低频干扰（如50Hz工频谐波）；

• 第二级（共模滤波）：采用Y电容与共模电感，消除电源线与地之间的高频噪声（如开关电源产生的100kHz-30MHz干扰）。

2. 高衰减性能：

• 在150kHz-30MHz频段，共模衰减达60dB以上，差模衰减达40dB以上，有效阻断电磁干扰传播。

3. 宽电压适应性：

• 输入电压范围85-265V AC，兼容单相或三相电源系统（需外接接触器）。

4. 安全可靠：

• 内置过流保护、过热保护功能，外壳采用阻燃PC+ABS材质，通过UL94 V-0认证，防火等级高。

三、选型指南

1. 按负载类型选择：

• 感性负载（如电机、变频器）：选NF-K-4-30标准型，强化瞬态电压抑制；

• 容性负载（如开关电源、LED驱动）：选增强型（带预充电电路），避免启动冲击。

2. 按电流容量匹配：

• NF-K-4-30额定电流为30A，若负载电流超过25A，需预留20%余量（如选40A型号）。

3. 按安装环境选型：

• 普通工业环境：标准IP20防护；

• 潮湿或粉尘环境：可选IP54防护等级（需定制）。

四、技术参数

• 额定电压：85-265V AC（50/60Hz）；

• 额定电流：30A（最大持续电流）；

• 共模衰减：≥60dB（150kHz-30MHz）；

• 差模衰减：≥40dB（150kHz-30MHz）；

• 泄漏电流：≤0.5mA（250V AC）；

• 工作温度：-25℃至+60℃；

• 防护等级：IP20（标准）；

• 安全认证：CE、UL、cUL。

五、产品尺寸与安装

• 外形尺寸：长×宽×高≈180mm×120mm×80mm；

• 安装方式：

• 标准DIN导轨安装（35mm导轨）；

• 也可通过4个M6螺栓固定于控制柜背板；

• 接线端子：支持6mm²导线，最大扭矩1.2N·m。

六、应用领域

1. 工业自动化：数控机床、机器人控制器、伺服驱动系统电源净化；

2. 医疗设备：CT扫描仪、核磁共振成像（MRI）设备的抗干扰供电；

3. 精密测试：电子实验室电源、频谱分析仪等仪器的低噪声供电；

4. 新能源：光伏逆变器、风电变流器的电磁兼容防护。

总结：德国EPA NF-K-4-30滤波器以两级复合滤波、高衰减性能、宽电压适应为核心优势，通过模块化设计满足多样化工业场景需求，是提升设备稳定性与电磁兼容性的关键组件。
