一、产品背景与定位

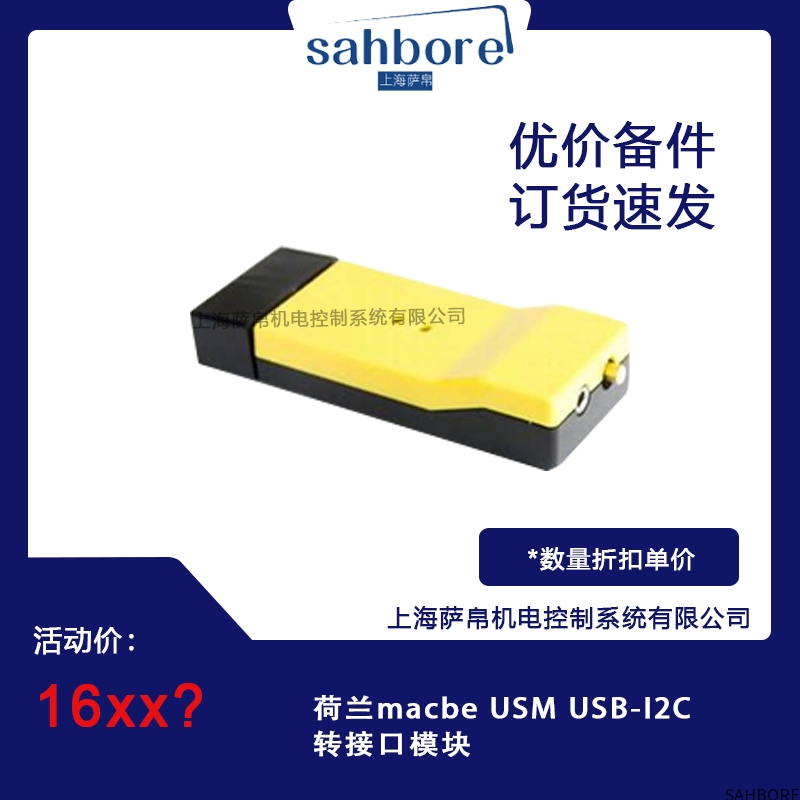

MacBe USM USB-12C 是荷兰MacBe公司推出的 高速USB转12C（I²C）接口模块，专为工业自动化、嵌入式系统开发及物联网设备调试设计。该模块解决了传统I²C接口设备（如传感器、EEPROM、显示屏）与现代计算机（无原生I²C接口）之间的连接难题，通过USB 2.0/3.0接口实现高速、稳定的I²C通信，支持 多设备级联、实时数据监控 及 跨平台兼容，是研发测试、生产调试及现场维护的理想工具。

二、核心功能特点

1. 高速I²C通信支持

• 标准模式：支持100kHz（Standard Mode）和400kHz（Fast Mode）I²C通信速率，兼容绝大多数I²C设备。

• 高速模式：可选配 1MHz（Fast Mode Plus） 或 3.4MHz（High-Speed Mode） 模块（需单独购买），满足高带宽需求场景（如高速摄像头、实时控制系统）。

• 时钟拉伸（Clock Stretching）：内置硬件支持时钟拉伸功能，确保低速从设备（如低功耗传感器）能可靠通信。

2. 多设备级联与地址扩展

• 级联能力：通过模块的 I²C输出接口，可串联最多 16个I²C从设备（如温度传感器、加速度计），无需额外硬件。

• 地址冲突解决：支持 软件模拟I²C地址 或 硬件地址扩展器（如PCA9548A），避免同一总线上设备地址重复导致的通信失败。

3. 跨平台兼容性

• 操作系统支持：兼容Windows（7/10/11）、Linux（Ubuntu/Debian/RHEL）、macOS（10.15+），无需额外驱动（基于标准USB CDC协议）。

• 开发环境集成：提供 Python、C/C++、LabVIEW、MATLAB 等主流编程语言的API库，支持快速开发测试脚本或自动化工具。

4. 实时数据监控与分析

• 内置逻辑分析仪：通过配套软件（如MacBe USM Analyzer）可实时捕获I²C总线上的 SCL、SDA信号波形，支持时序分析、协议解码及错误诊断。

• 数据记录功能：可将通信数据保存为CSV或二进制文件，便于后续分析或生成测试报告。

三、技术参数详解

1. 接口与电气特性

• 电压等级：3.3V/5V可切换（通过跳线或软件配置）。

• 信号电平：兼容TTL/CMOS标准，输入高电平≥2.4V，输入低电平≤0.8V。

• 上拉电阻：内置4.7kΩ上拉电阻（可禁用，支持外接不同阻值电阻以适应长距离传输）。

• USB接口：USB Type-C（兼容USB 2.0/3.0），供电电压5V±5%，最大电流500mA（无需外接电源）。

• I²C接口：

2. 通信性能

• USB端：480Mbps（USB 2.0全速）。

• I²C端：3.4MHz（高速模式，需模块支持）。

• 最大传输速率：

• 数据缓冲区：内置16KB FIFO缓冲区，减少CPU占用率，支持突发传输。

3. 物理规格

• 尺寸：65mm（长）×35mm（宽）×15mm（高），重量约30g，便于携带或嵌入设备。

• 外壳材质：ABS塑料（抗冲击、耐腐蚀），表面磨砂处理防滑。

• 工作温度：-20℃至+70℃（工业级设计，适应恶劣环境）。

4. 认证与标准

• 符合 CE、FCC、RoHS 标准，确保电磁兼容性（EMC）及环保要求。

• 制造过程通过 ISO 9001 质量管理体系认证，产品一致性高。

四、典型应用场景

1. 嵌入式系统开发

• 场景：调试STM32、ESP32等微控制器的I²C外设（如OLED显示屏、EEPROM存储器）。

• 优势：通过USB直接连接电脑，无需额外开发板，快速验证I²C通信协议及设备驱动。

2. 传感器网络测试

• 场景：在农业、环境监测项目中测试多个I²C传感器（如温湿度计、气压计）的级联通信。

• 优势：支持多设备级联，可同时读取所有传感器数据，减少测试时间。

3. 工业自动化维护

• 场景：在生产线中诊断I²C接口的PLC模块或HMI显示屏故障。

• 优势：内置逻辑分析仪可捕获总线信号，快速定位通信错误（如地址冲突、时钟异常）。

4. 消费电子维修

• 场景：修复手机、平板电脑中I²C控制的触摸屏或摄像头模块。

• 优势：跨平台兼容性支持不同品牌设备的维修工具链，无需专用调试器。
