德国Erichsen PHYSIMETER 906USB 02970431测量机械量力仪器
❤ 收藏

德国Erichsen PHYSIMETER 906USB 02970431测量机械量力仪器

一、产品介绍

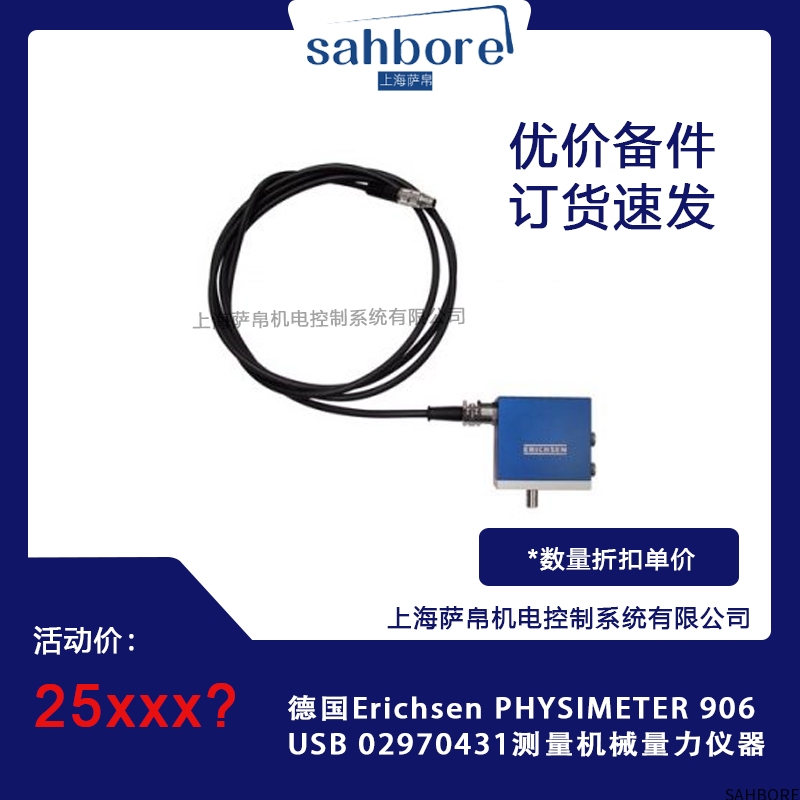

Erichsen PHYSIMETER 906USB（型号02970431）是德国Erichsen公司研发的高精度机械量力测量系统，专为材料测试、工业质量控制及科研领域设计。该仪器通过集成 高灵敏度应变片传感器、24位数字化信号处理 及 USB 2.0高速数据传输 技术，实现了对拉力、压力、弯曲力、剪切力等机械量的精准测量，量程覆盖 0.1N至50kN，精度达到 ±0.1%满量程（ISO 376标准）。其核心优势在于 实时数据采集、多语言软件支持 及 与主流分析工具的无缝集成，广泛应用于金属、塑料、复合材料、涂层等材料的力学性能测试，是实验室及生产线上不可或缺的力学测试设备。

二、功能特点

  1. 高精度与宽量程测量

    • 量程灵活：支持 0.1N-50kN 多档量程切换，通过更换传感器可覆盖从微小力（如薄膜拉伸）到大载荷（如结构件破坏试验）的测试需求。

    • 精度保障：采用 全桥应变片传感器，结合温度补偿算法，确保在 -10℃至+50℃ 环境下仍能保持 ±0.1%满量程 的高精度，重复性误差≤0.05%。

    • 高分辨率：最低可分辨 0.01N 的力变化，适用于涂层附着力、弹簧刚度等精细测试场景。

  2. 实时数据采集与传输

    • 高速采样：内置24位ADC（模数转换器），采样频率最高达 10kHz，可捕捉动态力变化（如冲击载荷、振动测试）。

    • USB 2.0接口：支持即插即用，数据传输速率达 480Mbps，无需额外电源或驱动（Windows/macOS/Linux系统自动识别）。

    • 触发功能：支持 外部触发（如位移传感器信号）或 软件触发，实现力-位移、力-时间同步测试。

  3. 智能化软件支持

    • Erichsen TestControl软件：提供 中/英/德/法等10种语言 界面，实时显示力-时间曲线、力-位移曲线，并自动生成测试报告（含统计数据、图表及标准符合性分析）。

    • 第三方集成：通过 DLL库 或 LabVIEW VI 与MATLAB、Python、Origin等软件联动，支持自定义数据分析流程（如计算应力、应变或疲劳寿命）。

  4. 环境适应性与耐用性

    • 防护设计：传感器外壳达 IP65防护等级，防尘防水，适应实验室及生产现场环境。

    • 抗干扰能力：屏蔽电缆设计（标配5米，可延长至20米），有效抑制电磁干扰（EMI）。

    • 过载保护：短期过载能力达 150%满量程（持续10秒），避免意外损坏。

三、选型指南

  1. 根据测试需求选择传感器量程

    • 微小力测试（如涂层附着力、薄膜拉伸）：选择 0.1N-10N 量程传感器（如型号02970431-01）。

    • 中等载荷测试（如塑料拉伸、弹簧测试）：选择 100N-5kN 量程传感器。

    • 大载荷测试（如金属破坏试验、结构件强度测试）：选择 10kN-50kN 量程传感器（需确认试验机负载能力）。

  2. 根据测试环境选择配件

    • 远距离测试：选配 10米屏蔽电缆，避免信号衰减。

    • 户外或潮湿环境：加装 IP67防护罩，提升防尘防水性能。

    • 快速验证精度：搭配 标准力砝码套装，用于现场校准。

  3. 根据数据需求选择软件功能

    • 基础测试：使用TestControl软件标准版，支持数据采集、曲线显示及报告生成。

    • 高级分析：升级至TestControl Pro版，增加疲劳分析、多传感器同步测试等功能。

四、技术参数

  1. 精度：±0.2%（包括计量器上的最终结果）。

  2. 测量电缆长度：标准长度为 1.5m，不可通过插座连接延长，但可根据需要提供特殊长度。

  3. 工作温度：0℃~40℃。

  4. 储存温度：-30℃~+85℃。

  5. 标准温度：21℃±2℃。

  6. 防护等级：IP30（DIN VDE 0530）。

五、产品尺寸

  1. 传感器主体尺寸

    • 直径：约60mm（不含连接螺纹）。

    • 高度：约120mm（含安装接口）。

    • 连接螺纹：顶部为M12或M18。

  2. 线缆尺寸

    • 标配线缆：5米屏蔽电缆，外径约6mm。

    • 延长线缆：可选10米或20米，外径相同。

  3. 整体安装空间

    • 建议安装间隙：传感器周围预留至少50mm空间，便于散热及线缆布线。

    • 兼容性：可与大多数万能试验机（如Instron、Zwick/Roell）的力传感器接口直接对接。

六、应用领域

  1. 材料力学性能测试

    • 金属材料：测量钢材、铝合金的屈服强度、抗拉强度（ASTM E8标准）。

    • 塑料与橡胶：测试拉伸模量、断裂伸长率（ISO 527标准）。

    • 复合材料：评估碳纤维、玻璃纤维的层间剪切强度（ASTM D2344标准）。

  2. 涂层与表面处理评估

    • 附着力测试：通过 划格法 或 拉开法 测量涂层与基材的结合力（ISO 4624标准）。

    • 硬度测试：结合维氏硬度计，测量涂层表面压痕产生的反作用力。

  3. 工业质量控制

    • 弹簧测试：测量压缩弹簧、拉伸弹簧的载荷-变形曲线，验证是否符合设计公差。

    • 装配力监控：在自动化生产线中实时监测螺栓拧紧力、铆接压力，防止过载或欠载。

  4. 研发与失效分析

    • 疲劳测试：通过循环加载（如正弦波、三角波）模拟材料疲劳寿命。

    • 断裂分析：捕捉裂纹扩展过程中的力突变，结合声发射传感器定位断裂源。


对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
