一、产品概述

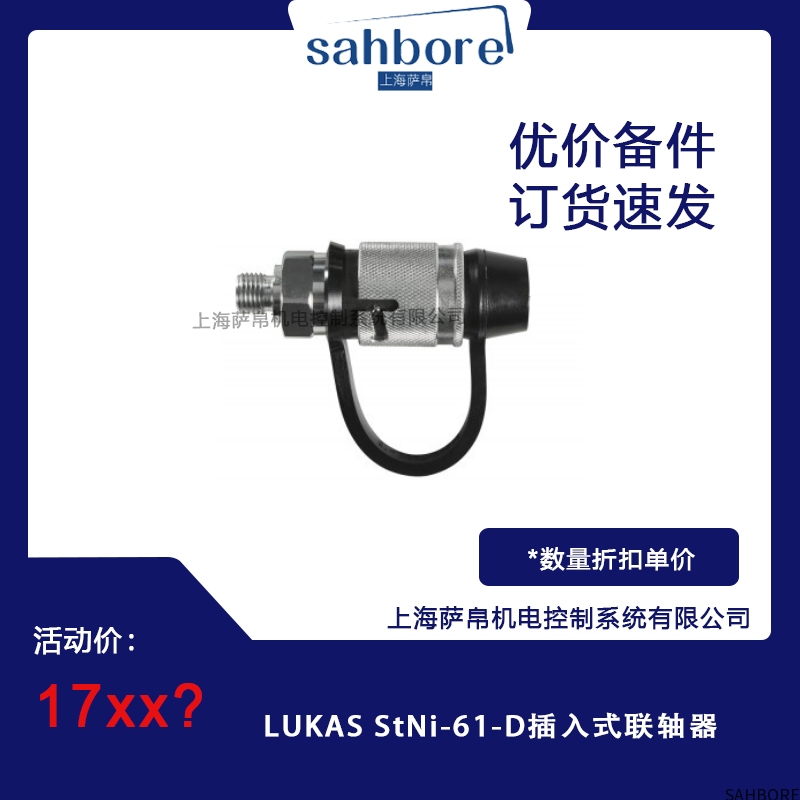

德国LUKAS公司推出的StNi-61-D插入式联轴器是一款专为快速安装、高精度传动设计的弹性联轴器，广泛应用于机床、自动化设备、包装机械、纺织机械及轻型工业传动系统。其核心特点在于“插入式”结构——通过弹性元件与金属套筒的组合，实现轴与轴之间的免键连接、无间隙传动，同时具备减震降噪、补偿偏差、过载保护等功能。该联轴器符合DIN 740标准，额定扭矩范围覆盖50-300 Nm，适配轴径12-50mm，尤其适合需要频繁拆装、快速换型的生产场景。

二、核心功能与特点

1. 插入式结构与快速安装

无键连接设计：

StNi-61-D采用弹性胀套+渐开线花键的复合结构，取代传统平键或键槽连接：

弹性胀套：由高弹性聚氨酯（PU）制成，内壁带锥度，安装时通过液压或机械方式膨胀，紧箍在轴上，消除间隙。

渐开线花键：套筒外齿与联轴器内齿啮合，传递扭矩的同时允许微量轴向移动（补偿热膨胀）。

安装便捷性：

液压膨胀法：使用专用液压泵将胀套内径扩大0.1-0.2mm，直接套入轴后泄压固定，全程无需敲击或加热，安装时间缩短至5分钟以内（传统键连接需30分钟以上）。

机械锁紧法：通过拧紧胀套外缘的螺栓，利用锥面挤压实现轴向锁紧，适用于无液压设备的现场。

拆装重复性：

弹性胀套可重复使用≥100次，拆装后轴与联轴器的同轴度误差≤0.05mm，避免传统键连接因磨损导致的配合松动。

2. 弹性缓冲与减震降噪

弹性元件材质：

胀套与花键齿间嵌入高阻尼聚氨酯（PU）（邵氏硬度90 Shore A），其能量吸收能力比橡胶高2倍，可有效衰减传动中的冲击载荷（如电机启停、负载突变）。

减震效果：

实测数据显示：

振动加速度降低55%（对比刚性联轴器）。

噪音水平下降7-9 dB(A)（在1,500 rpm转速下）。

适用工况：

尤其适合高频启停、正反转的设备（如伺服电机驱动的机械臂、包装机送料系统），减少振动对电机轴承和联轴器本身的疲劳损伤。

3. 多向偏差补偿能力

轴向补偿：

渐开线花键结构允许轴向位移±1.0mm，适应因温度变化或安装误差导致的轴向移动（如电机与减速机热膨胀系数不同）。

径向补偿：

弹性胀套的径向柔韧性可补偿径向偏差±0.3mm，避免因轴不对中导致的额外应力（如轴承偏磨、联轴器断裂）。

角向补偿：

允许最大角向偏差1.0°，适用于轻微倾斜的轴系连接（如设备基础沉降导致的轴线偏移）。

4. 过载保护与安全设计

扭矩限制功能：

当扭矩超过额定值1.3倍时，弹性胀套开始塑性变形，通过“打滑”现象保护传动系统关键部件（如电机、减速机）免受损坏，故障排除后可重新紧固使用。

安全认证：

符合ISO 14121机械安全标准，联轴器外缘无尖锐边角，避免操作人员划伤；同时具备IP65防护等级（防尘、防喷水），适用于潮湿或多尘环境。

5. 耐环境与轻量化设计

材质选择：

套筒：采用高强度铝合金（EN AW-6061 T6），重量比钢制联轴器减轻50%，同时具备抗腐蚀性（盐雾试验≥720小时无锈蚀）。

弹性元件：表面涂覆耐磨涂层，防止微动磨损导致的颗粒脱落（如食品机械中避免污染产品）。

工作温度范围：

标准型：-20℃至+80℃（弹性元件）。

高温型（可选）：-20℃至+120℃（适用于烘干设备、冶金行业）。

三、技术参数

额定扭矩：

标准型：150 Nm（持续），峰值扭矩225 Nm（10秒）。

增强型：300 Nm（持续），峰值扭矩450 Nm（10秒）。

适配轴径：

输入/输出端：12-50mm（公差h7）。

最大转速：

标准型：6,000 rpm（连续），8,000 rpm（间歇）。

增强型：4,000 rpm（连续），6,000 rpm（间歇）。

补偿能力：

轴向：±1.0mm。

径向：±0.3mm。

角向：±1.0°。

重量：

标准型（轴径25mm）：约0.8 kg。

增强型（轴径40mm）：约1.5 kg。

防护等级：IP65。

四、选型指南1. 根据扭矩需求选择型号

计算实际扭矩：

公式：T = 9550 × P / n（T为扭矩，P为电机功率，n为转速）。

示例：若电机功率为4 kW，转速1,500 rpm，则实际扭矩T = 9550 × 4 / 1500 ≈ 25.5 Nm，需选择标准型（150 Nm）（安全系数≥6）。

2. 根据轴径与转速匹配规格

轴径选择：

测量待连接轴的直径，选择胀套内径略大于轴径（公差h7）的规格，避免过盈量过大导致安装困难。

转速限制：

若系统转速＞4,000 rpm，需优先选择增强型（因高速下离心力会降低弹性元件寿命）。

3. 根据工况选择附加功能

高温环境：

若介质温度＞80℃（如烘干隧道），需选配高温型弹性元件（耐温+120℃）。

防爆需求：

用于爆炸性气体环境时，需确认联轴器具备ATEX认证（如Ex II 2G Ex h IIC T4 Gb）。

腐蚀性介质：

若接触海水、化学溶液，需选择不锈钢胀套（默认铝合金胀套可能腐蚀）。

4. 安装空间验证

轴向尺寸：

StNi-61-D联轴器轴向长度为90mm（标准型），需确保安装位置有足够空间（避免与周边部件干涉）。

径向尺寸：

套筒外径为65mm（轴径25mm时），需确认设备外壳开孔尺寸≥70mm。

五、应用领域

机床行业：

数控车床、加工中心主轴与电机连接，通过弹性缓冲减少切削振动对传动系统的影响，提高加工精度（表面粗糙度Ra≤0.4μm）。

自动化设备：

机械臂关节、输送带驱动，适应频繁启停与正反转工况，降低维护频次（维护周期延长至1.5年）。

包装机械：

灌装机、贴标机送料系统，补偿因物料重量变化导致的轴向位移，确保送料速度稳定。

纺织机械：

细纱机、络筒机锭子传动，降低高速旋转（＞8,000 rpm）下的振动，延长锭子轴承寿命。

轻型工业：

风机、水泵电机与叶轮连接，补偿热膨胀导致的轴向位移，避免密封泄漏。
