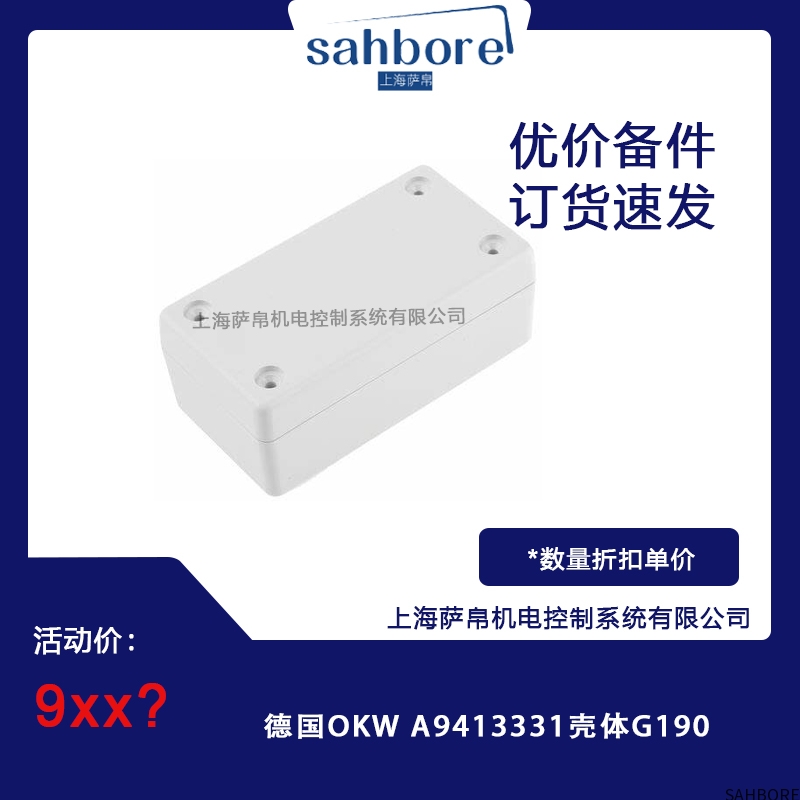

德国OKW A9413331壳体G190

一、产品概述

德国OKW公司推出的A9413331壳体(型号G190)是一款专为工业电子设备、自动化控制模块及户外仪器仪表设计的高防护等级塑料外壳。其核心定位是提供IP67级防尘防水保护,同时兼顾抗冲击、耐腐蚀、易安装等特性,适用于恶劣环境下的电子元件封装(如潮湿、多尘、温差大的工厂车间、户外监测站等)。

二、核心功能与特点

1. IP67防护等级:全密封防尘防水

密封设计:

双层硅胶密封圈:

壳体盖与底座间嵌入O型硅胶圈(邵氏硬度60 Shore A),通过卡扣+螺栓双重锁紧实现360°无死角密封,可承受1米水深浸泡30分钟(IP67标准)。

接口处(如电缆孔、开关孔)采用预压式密封塞(材质为TPE热塑性弹性体),用户可根据线径(Φ3-12mm)自行开孔,安装后自动膨胀填充间隙,防止水汽渗入。


防尘性能:

壳体表面无缝隙设计,所有螺丝孔均配备防尘盖(可拆卸),可完全阻挡直径≥0.1mm的灰尘颗粒(IP6X等级),避免电子元件因积尘短路。



适用场景:

户外设备(如太阳能逆变器、气象站传感器)。

潮湿环境(如食品加工厂、污水处理厂控制柜)。

多尘环境(如矿山、水泥厂振动筛控制器)。


2. 抗冲击与耐候性:适应恶劣工况

材质选择:

ABS+PC合金:

抗冲击强度比纯ABS提高30%(落球冲击测试:1kg钢球从1米高度自由落体,壳体无裂纹)。

耐温范围:-40℃至+85℃(短期耐受+100℃),适应极寒(北方冬季)或高温(热带户外)环境。


表面处理:

喷涂抗UV涂层(厚度≥50μm),可抵抗紫外线辐射(QUV加速老化测试:3000小时无粉化、变色),避免长期户外使用导致壳体脆化。



抗化学腐蚀:

对常见工业化学品(如机油、稀酸、酒精)具有良好耐受性(浸泡测试72小时无变形、溶解),适用于化工车间、汽车维修厂等场景。


3. 模块化安装设计:灵活适配电子元件

内部结构:

双层导轨槽:

壳体底部预置两条平行导轨(间距80mm),可直接安装标准DIN导轨模块(如端子排、断路器),无需额外固定支架。

导轨槽深度10mm,支持PCB板垂直插入(通过卡扣固定),节省内部空间。


散热优化:

壳体侧面设计散热鳍片(高度5mm,间距10mm),增加表面积约30%,配合自然对流可有效降低内部温度(实测:满载运行时内部温度比无鳍片设计低8-10℃)。



安装方式:

壁挂式:

壳体背部预留4个M4螺纹孔,支持通过螺丝固定在墙面或设备机架上(最大承重10kg)。


平放式:

底部配备4个橡胶减震垫(硬度40 Shore A),可吸收振动(如电机启动时的冲击),同时防止壳体与硬质表面直接接触导致磨损。



4. 人性化细节设计:提升使用体验

透明视窗:

壳体盖中央嵌入PC透明视窗(厚度3mm,透光率≥90%),无需开盖即可观察内部指示灯或显示屏状态(如设备运行状态、故障代码)。


标签槽:

壳体侧面预留标签槽(尺寸50×20mm),可插入纸质或塑料标签,方便设备标识与管理(如型号、参数、安装日期)。


防误操作设计:

开关孔配备防护盖(可旋转开启),避免误触导致设备停机;电缆孔密封塞采用不同颜色标识(如红色为电源线,蓝色为信号线),便于快速识别与维护。


三、技术参数

尺寸(长×宽×高):190×110×60mm。

重量:约0.8kg(空壳)。

材质:

壳体:ABS+PC合金(黑色,表面抗UV涂层)。

密封圈:硅胶(食品级,符合FDA标准)。

密封塞:TPE(热塑性弹性体)。


防护等级:IP67(防尘防水)。

耐温范围:-40℃至+85℃(连续工作),短期耐受+100℃(1小时)。

抗冲击强度:1kg钢球从1米高度自由落体无裂纹(IEC 60068-2-75标准)。

抗紫外线:QUV 3000小时无粉化、变色(ASTM G154标准)。

安装方式:壁挂式(4×M4螺纹孔)、平放式(4×橡胶减震垫)。

适配元件:

PCB板尺寸:≤180×100mm(垂直插入)。

DIN导轨模块:宽度≤35mm(标准35mm导轨)。


四、选型指南1. 根据防护需求选择型号

IP67基础型(A9413331):

适用于一般户外或潮湿环境(如太阳能控制器、环境监测传感器)。


IP69K增强型(可选):

若需高压水冲洗清洁(如食品加工设备、汽车清洗线),可选配IP69K密封套件(需额外购买),可承受80℃热水、100bar压力喷射。


2. 根据内部元件尺寸匹配空间

PCB板安装:

测量PCB板长度(≤180mm)与宽度(≤100mm),确保可垂直插入导轨槽。

若PCB板带高元件(如电解电容),需预留至少15mm高度空间(G190内部净高50mm)。


DIN导轨模块:

确认模块宽度(标准35mm或15mm),G190导轨槽间距80mm,可安装2个35mm模块或4个15mm模块。


五、应用领域

工业自动化:

PLC控制器、HMI触摸屏、传感器信号调理模块的外壳,保护电子元件免受工厂粉尘、油污侵蚀。


能源管理:

太阳能逆变器、充电桩控制模块、电池管理系统(BMS)的封装,适应户外高温高湿环境。


环境监测:

气象站温湿度传感器、水质检测仪、噪声监测仪的外壳,确保设备在雨雪天气下正常工作。



对于需要进一步了解或采购相关产品的用户,建议联系上海萨帛机电控制系统有限公司info@sahbore.com,以获取详细的技术规格和专业的客户支持
