一、产品概述

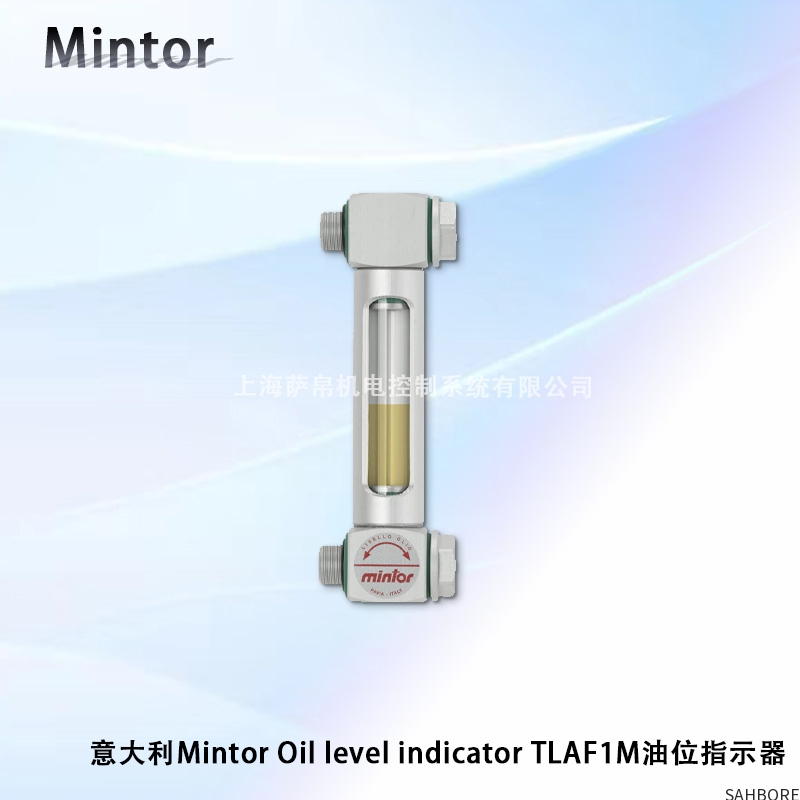

意大利Mintor公司生产的TLAF1M油位指示器是一款可视液位计，主要用于油浸式变压器、油箱或工业储罐的液位监测。其核心功能是通过透明观察窗直接显示液位高度，同时可配备电气指示装置（如微动开关）实现液位报警或控制信号输出。

二、功能特点

可视液位监测

采用透明聚酰胺或聚碳酸酯材质的观察窗，耐高温、耐腐蚀，可直接观察液位变化。

观察窗不受温度波动影响（工作温度范围：-20°C至+100°C），确保长期清晰显示。

电气指示功能

可选配微动开关，用于指示最低及最高液位状态。

微动开关提前动作设计：液位达到最低或最高点前5°触发报警，避免油位异常。

双开关配置时，第二个开关在第一个开关动作后5°触发，提供分级报警。

防护与耐用性

铝合金外壳，可选阳极氧化处理或黄铜材质，适应不同环境需求。

防护等级IP55，防尘防水，适用于户外或恶劣工业场景。

电气参数

电源输入：24V至220V（交直流兼容）。

接点容量：3A 125/250V AC（阻抗式），0.5A 125V DC，0.25A 250V DC（电感负载）。

安装与适配性

推荐工作压力：5 bar（更高压力需求可选TLAX/TLAXP型号）。

避免与酒精、溶剂、三乙胺和油漆接触（透明部分）。

三、技术参数

工作温度：

变压器油温：-40°C至+120°C。

环境温度：-40°C至+60°C。

电气强度：端子对地承受50Hz、2.5kV交流电压，历时72秒。

密封性能：油温80°C、1.5bar压力下，历时90分钟无泄漏。

输出信号：支持模拟信号（如4-20mA）或开关信号输出（需定制）。

四、应用领域

电力行业：油浸式变压器、电抗器等设备的油位监测与保护。

工业储罐：润滑油、液压油等液体的液位控制。

化工领域：腐蚀性液体储罐的液位指示（需选配耐化学材质观察窗）。

五、操作与维护

安装要求：

垂直安装，确保液位计观察窗朝向便于操作人员观察的方向。

避免与腐蚀性介质直接接触（透明部分）。

定期检查：

清洁观察窗，防止油污或杂质遮挡视线。

测试微动开关动作灵敏度，确保报警功能正常。

校准与调试：

出厂前已校准，用户可根据实际介质密度微调刻度。

双开关配置时，需调整第二个开关的动作延迟（5°后触发）。
