一、产品概述

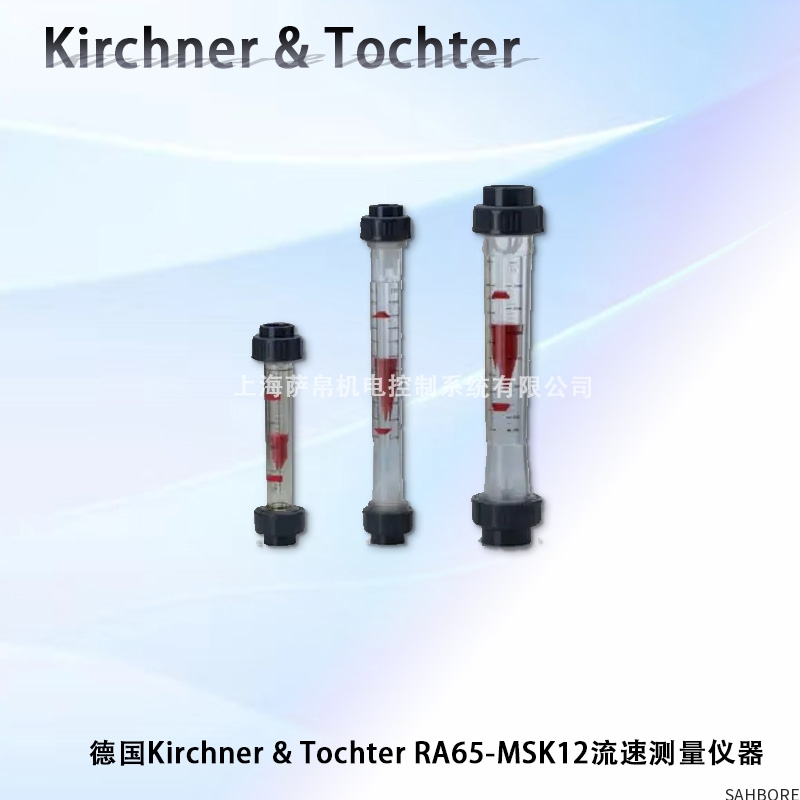

德国Kirchner&Tochter公司成立于1951年，拥有60余年流量仪表生产经验，其RA65-MSK12流速测量仪器属于可变面积流量计（转子流量计）系列，专为透明液体和气体的流量测量设计。该型号结合RA65基础款与MSK12限位开关功能，适用于需要流量监测与报警的工业场景。

二、功能特点

测量原理

基于可变面积浮动原理：流体通过锥形测量管时，浮子受流速作用上升，位置与流量成正比。

硼硅玻璃测量锥：耐高温、耐腐蚀，配合防护钢管和有机玻璃半壳，确保安全性。

核心功能

限位开关（MSK12）：常开触点设计，流量超限时触发报警或控制信号。

防爆设计：适用于易燃易爆环境。

PVC衬里：可选配，增强对侵蚀性流体的适应性。

模拟输出：支持4-20mA信号输出，便于与PLC等控制系统集成。

性能参数

公称压力：PN 10（20℃时）。

耐热性：标准款80℃，可选100℃。

环境温度：最高90℃。

调节比：1:10，适应流量波动。

精度等级：符合VDE/VDI 3513标准，误差限1.6%，线性极限50%。

三、选型指南

介质类型

透明液体/气体：直接使用硼硅玻璃测量锥。

腐蚀性液体：需选配PVC衬里。

连接方式

RA65：螺纹连接（两件式管件，带圆柱形内螺纹）。

FA65（对比款）：法兰连接（PN 10，DIN EN 1092-1标准）。

功能扩展

需报警功能：选MSK12（常开触点）或MSK1（常闭触点）。

需信号输出：选带4-20mA模拟输出的型号。

环境适应性

高温环境：选耐热100℃款。

防爆需求：确认设备符合压力设备指令97/23/EC。

四、应用领域

化工行业：测量酸碱溶液、有机溶剂等腐蚀性液体流量。

石油行业：监测原油、成品油输送管道流量。

食品行业：控制饮料、乳制品等透明液体加工过程。

环保行业：监测废水处理中的气体或液体流量。

实验室：精密流量测量与实验过程控制。

五、技术优势

高可靠性：简单机械结构，长期使用稳定性强。

定制化：每台设备根据介质特性定制刻度，确保测量精度。

安全设计：防护钢管、有机玻璃半壳、防爆认证，适应恶劣工况。

易维护：模块化设计，限位开关、模拟输出模块可快速更换。

六、操作与安装

安装方式

RA65：垂直管道螺纹安装（流向自下而上）。

FA65（对比款）：水平管道法兰安装。

校准与调试

出厂前已校准，用户可根据介质密度微调刻度。

限位开关位置可调，适应不同报警阈值。

维护建议

定期清洁测量锥，防止介质附着。

检查限位开关触点，确保信号传输正常。
