一、 产品介绍

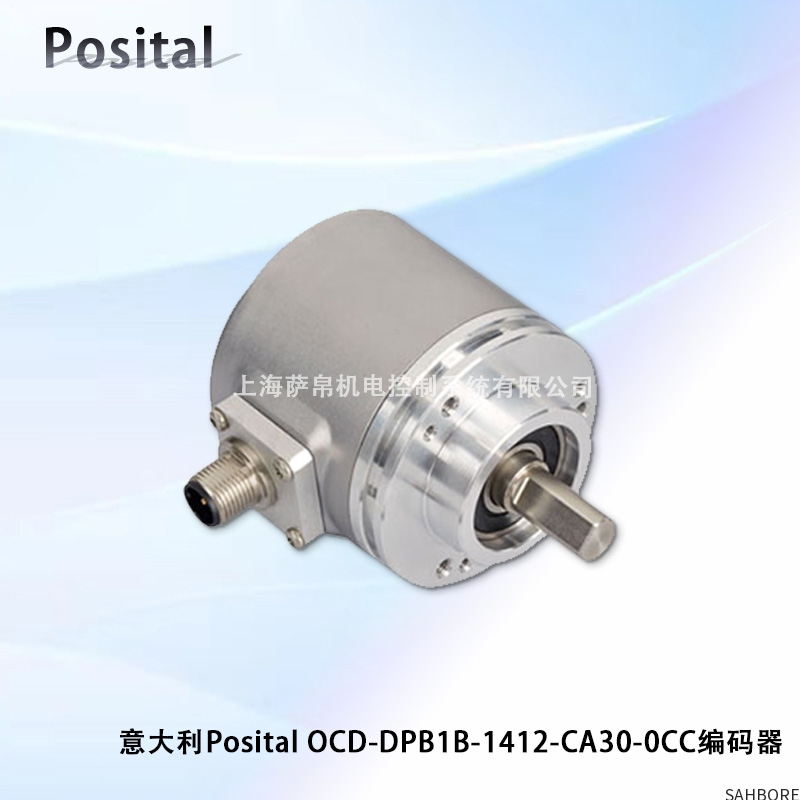

Posital OCD-DPB1B-1412-CA30-0CC是一款高性能的绝对值多圈空心轴编码器。它属于Posital OCD系列，该系列以其坚固的设计和可靠性而闻名。绝对值编码器的特点是即使在断电的情况下，也能提供独一无二的位置信息，无需在每次上电后执行归零操作。这款编码器特别适用于对安装空间、抗振动性和数据可靠性要求高的工业自动化应用。

二、 功能特点

绝对位置测量： 提供轴在360度范围内的绝对角度位置，上电即刻获知准确位置。

多圈计数能力： 内部采用机械齿轮传动的多圈计数装置，可记录并存储高达4096圈的旋转圈数，真正实现大范围行程的绝对位置测量。

坚固的空心轴设计： 采用12毫米盲孔空心轴和夹紧法兰安装方式。这种设计使得安装非常简便快捷，只需将电机轴插入编码器空心轴并拧紧夹紧环即可，同时能有效抵抗振动和冲击。

数字总线接口： 输出信号采用CANopen现场总线协议。这是一种在工业控制中广泛使用的实时通信协议，支持多个设备组网，抗干扰能力强，传输距离远。

高防护等级： 外壳防护等级达到IP65，能够完全防尘并能抵御来自各个方向的低压水射流，适用于恶劣的工业环境。

宽电压供电： 支持10V至30V的宽范围直流供电，对工业现场的电源波动有很好的适应性。

三、 选型指南

该型号代码“OCD-DPB1B-1412-CA30-0CC”本身就是一个完整的选型结果，每个部分都代表了特定的配置：

OCD： 系列代码，指空心轴绝对值多圈编码器。

DPB1B： 指机械尺寸和安装方式，此处为带夹紧法兰的盲孔空心轴。

1412： 关键分辨率参数。14代表单圈分辨率为14位（即每圈2^14 = 16384个位置）；12代表多圈分辨率为12位（即可记录2^12 = 4096圈）。

CA30： 电气接口定义。CA代表CANopen通信协议；30代表工作电压范围为10-30V DC。

0CC： 输出信号配置及其他选项，可能包括自定义的代码输出格式或特殊功能。

在选型时，您需要根据您的应用需求匹配这些参数，例如所需的精度（分辨率）、通信协议（CANopen）、电源电压和安装方式。

四、 技术参数

类型： 绝对值多圈编码器

单圈分辨率： 14位（16384 位置/圈）

多圈范围： 12位（4096 圈）

输出信号： CANopen (DS301/CiA 402)

电源电压： 10 ... 30 V DC

最大转速： 6000 转/分钟

轴直径： 12 毫米（空心轴，盲孔）

安装方式： 夹紧法兰

防护等级： IP65

电气连接： M23圆形连接器，12针

轴承类型： 滚珠轴承

工作温度： -40 °C ... +85 °C

五、 应用领域

凭借其绝对值、多圈、坚固和总线式的特点，该编码器非常适合以下应用：

工业机器人： 用于关节臂的绝对位置反馈。

物料搬运设备： 用于自动化仓库中的提升机、堆垛机的精确定位。

包装机械： 在需要多工位同步控制的包装机上提供主轴位置反馈。

数控机床： 用于刀库、旋转工作台等机构的定位。

龙门式起重机： 用于吊具的防摇摆和定位控制。

风电设备： 用于变桨和偏航系统的位置监测。
