一、产品定位与核心优势

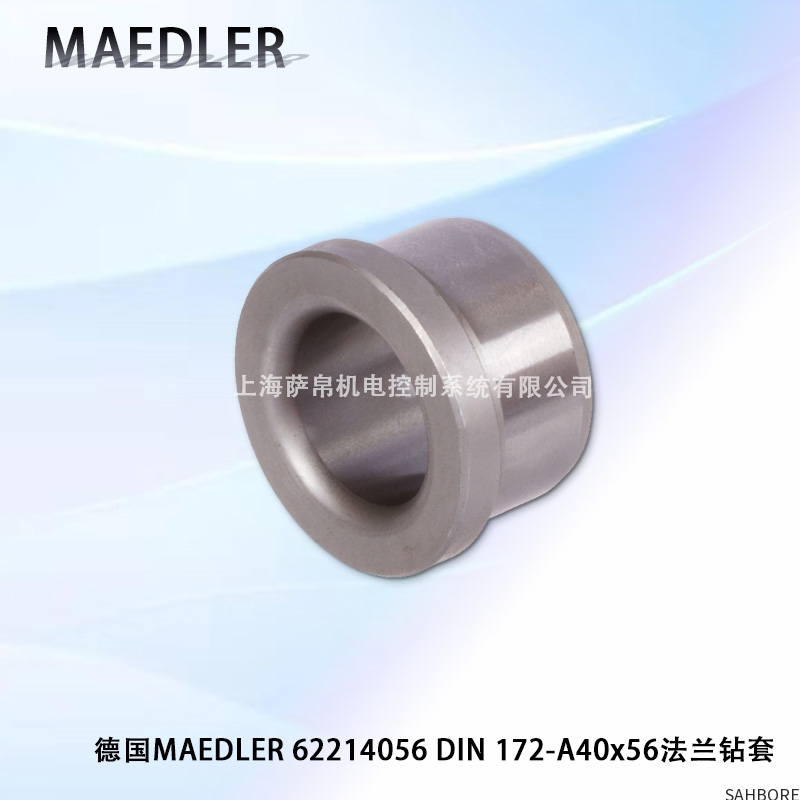

MAEDLER 62214056是德国MAEDLER公司推出的高端圆柱形法兰钻套，严格遵循DIN 172-A标准设计，专为工业钻孔定位与导向场景打造。其核心优势在于通过高精度内孔引导钻头，确保加工位置精度，同时利用法兰结构提供稳定支撑，减少振动对钻孔质量的影响。该产品兼容多数欧洲机床及夹具系统，可替换NORELEM、HASCO等品牌同规格钻套，显著降低维护成本。

二、功能特点与性能参数

材质与硬度：

采用1.0718钢材（类似20MnV6），经硬化处理后硬度达62±2 HRC（700-800 HV10），耐磨性提升3倍以上，延长使用寿命。

公差控制：

内孔公差H7，与钻头精密配合；外径公差n6，法兰端面垂直度≤0.05mm，保障安装稳定性。

尺寸适配：

规格40x56：内孔直径40mm（d1），外径55mm（d2），总长56mm（L1），法兰直径59mm（d3），法兰厚度5mm（L2），重量仅500g，便于快速更换。

环境适应性：

工作温度范围-20℃至+150℃，可选镀锌或发黑防腐处理，适应潮湿、多尘等恶劣环境。

三、应用场景与典型案例

机械制造：

用于机床主轴、滑座等部件的钻孔加工，确保孔位精度≤0.05mm，提升设备可靠性。

模具加工：

在注塑模、压铸模中引导顶针或斜销，防止偏移导致的模具损坏，延长模具寿命。

自动化设备：

集成于机器人末端执行器，实现多工位钻孔的快速定位，提升生产效率。

高端装备制造：

应用于风电齿轮箱、轨道交通轴箱的精密孔系加工，满足高重复定位精度需求。

四、选型指南

标准型号选择：

根据钻孔直径（d1）选择对应内孔公差H7的钻套，需钻10mm孔时，选d1=10H7的型号。

长度适配：总长（L1）需大于工件厚度+钻头悬伸量，56mm（40x56规格）。

五、安装与维护建议

安装步骤：

将钻套插入夹具孔，确保法兰面与夹具表面贴合。

用螺栓或压板固定法兰，扭矩控制在10-15Nm。

维护要点：

定期检查内孔磨损情况，硬度下降或表面划伤时需及时更换。

清洁时避免使用腐蚀性溶剂，推荐用软布擦拭并涂抹防锈油。
