一、 产品介绍

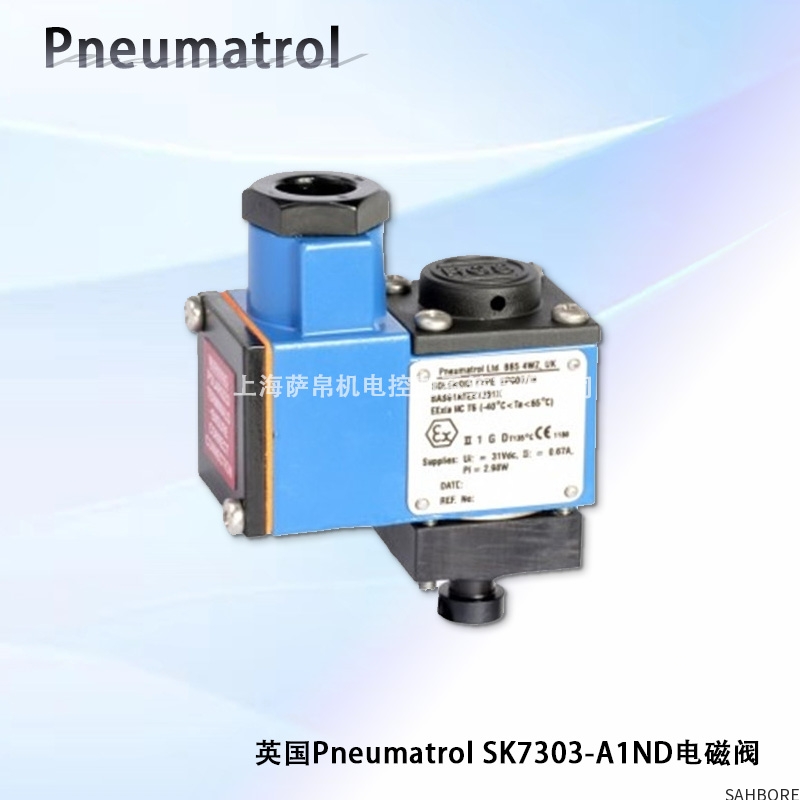

英国Pneumatrol SK7303-A1ND是一款直接作用式、常闭型两位两通（2/2-way）电磁阀，专为控制压缩空气及其它惰性气体而设计。Pneumatrol是气动控制领域的知名品牌，其产品以可靠性和耐用性著称。

该阀采用“直接作用式”原理，即通电时，电磁线圈产生磁场，直接克服弹簧力向上提起阀芯，打开阀口；断电时，磁场消失，弹簧力推动阀芯复位，关闭阀口。这种设计使其结构紧凑，响应速度非常快。

二、 功能特点

直接作用式设计： 阀的开启和关闭完全由电磁力直接驱动，无需最低工作压差，甚至可用于真空工况。启闭动作迅速、可靠。

常闭（NC）功能： 在未通电的默认状态下，阀门处于关闭状态，保证系统安全。

紧凑型结构： 体积小，重量轻，节省安装空间，非常适合在气动集成块或空间受限的设备上安装。

宽电压范围线圈： 线圈通常采用Pneumatrol的“Universal Voltage”设计，即同一个线圈可以兼容交流（AC）和直流（DC）的多种常见电压（例如：24V、110V、240V等），这大大简化了备件库存和选型过程。

手动 override 功能： 阀体上通常带有一个手动操作按钮。在未通电的情况下，按下此按钮可以强制打开阀门，便于系统调试、手动测试和故障排查。

多种接口材质： 阀体材质通常为聚酰胺（工程塑料）或黄铜，密封件为NBR（丁腈橡胶），具有良好的耐腐蚀性和密封性。

高循环寿命： 专为需要频繁开关的工业应用而设计，耐用性高。

三、 选型指南

选择此款或类似电磁阀时，需确认以下几点以确保其适用性：

介质： 确认介质为压缩空气或惰性气体（如氮气）。切勿用于液体或腐蚀性气体。

接口尺寸： A1ND 通常对应特定的接口尺寸，常见的有 1/8" BSP（英制管螺纹） 或 1/4" BSP。必须核实该型号的具体接口尺寸与您的气管接头匹配。

电压： 尽管是宽电压线圈，仍需根据您的控制系统选择正确的电压规格（如AC 220V或DC 24V）并在接线时确认。

压力范围： 认您的气路系统工作压力在该阀的额定压力范围内（例如：0至10 bar）。直接作用式阀门其最高工作压力通常有明确限制。

密封材料： 标准密封为NBR，适用于大多数气动应用。如果介质是特殊气体或环境中有特殊油脂，需确认兼容性。

四、 主要技术参数

功能： 两位两通（2/2），常闭（NC）

操作方式： 直接作用式

介质： 压缩空气、惰性气体

接口尺寸： 通常为 1/8" BSPP 或 1/4" BSPP （需确认）

额定压力范围： 0 to 10 bar

电压选项： 通用电压（通常覆盖AC/DC 24V, 110V, 240V 50/60Hz）

功耗： 约 5 ~ 7 W （节能型）

防护等级： 通常为 IP65 （防尘防水射）

阀体材质： 聚酰胺（PA）或黄铜

密封材料： 丁腈橡胶（NBR）

环境温度： -5°C 至 +50°C （线圈部分）

介质温度： -5°C 至 +50°C

五、 应用领域

该系列紧凑型电磁阀广泛应用于各种工业自动化设备和气动系统中：

工业自动化： 控制气缸、气动抓手、真空吸盘等执行元件的单动作用。

包装机械： 作为吹气、制动、夹紧等功能的先导阀或小流量控制阀。

门控系统： 控制气动安全门、挡板或锁止机构。

医疗设备： 在分析仪器等设备中控制气体通路。

测试设备： 用于为各种测试工装提供或切断气源。
