一、产品定位

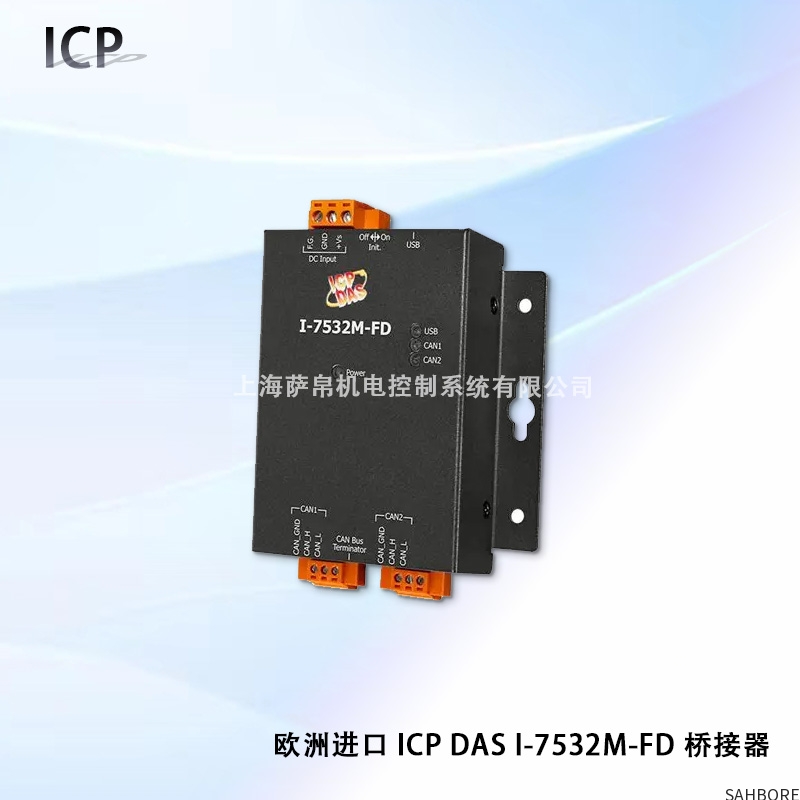

ICP DAS I-7532M-FD 是一款高性能的 2端口 CAN/CAN FD 桥接器，专为工业网络设计，支持在两个独立的 CAN 或 CAN FD 网络之间实现高效数据传输与协议转换。其核心优势在于 多协议兼容性、高性能转发、灵活配置，适用于汽车电子、工业自动化、楼宇控制等严苛环境。
二、核心功能与特性
多协议兼容性
协议支持：兼容 ISO 11898-2 标准，支持 CAN 2.0A/2.0B 及 CAN FD（ISO/Non-ISO Bosch 标准）协议，覆盖传统与高速通信需求。
波特率范围：
CAN：10 kbps 至 1 Mbps
CAN FD 数据字段：100 kbps 至 10 Mbps
混合组网：支持 CAN 与 CAN FD 网络混合连接（如 CAN 500 kbps 与 CAN FD 5 Mbps 混合组网）。
高性能数据转发
吞吐量：单端口吞吐量高达 10,000 FPS（帧/秒），满足高实时性场景需求（如自动驾驶、实时控制）。
帧处理规则：
帧映射：将 CAN 帧直接映射到 CAN FD 帧，或反之。
帧合并/拆分：将多个 CAN 帧合并为单个 CAN FD 帧（提升传输效率），或将单个 CAN FD 帧拆分为多个 CAN 帧（适配低速网络）。
转发优先级：合并/拆分 > 映射 > 基本转发，确保关键数据优先传输。
灵活配置与过滤
白名单过滤：每个端口支持 128 个标准 ID 群组 和 64 个扩展 ID 群组，减少无效流量，提升网络稳定性。
波特率独立设置：每个端口可独立配置波特率，适配不同厂商设备或异速网络互联。
终端电阻调整：内置 120Ω 终端电阻，通过指拨开关快速调整，简化网络布线。
抗干扰与可靠性
隔离设计：
3000 V DC-DC 隔离（电源与 CAN 通道间）
2500 V 光耦隔离（CAN 通道间）
宽温工作：工作温度范围 -25°C 至 +75°C，适应极端工业环境。
防护等级：IP30 防护，需额外防护时可搭配防护箱使用。
易用性与维护
配置工具：通过 USB 2.0 接口连接 PC，使用 I-7532-FD Utility 工具 配置参数（波特率、过滤规则等）。
实时监控：支持网络状态分析，助力故障排查与性能优化。
安装方式：支持 DIN 导轨安装或壁挂安装，适配不同机柜环境。
三、技术参数详解
接口：2 个 CAN/CAN FD 端口（螺丝端子）
协议：CAN 2.0A/2.0B, CAN FD（ISO/Non-ISO Bosch）
波特率：
CAN：10 kbps 至 1 Mbps
CAN FD 数据字段：100 kbps 至 10 Mbps
隔离电压：3000 V DC-DC，2500 V 光耦
过滤能力：128 标准 ID 群组，64 扩展 ID 群组
吞吐量：10,000 FPS/端口
电源：10-30 V DC，功耗 1.2 W
尺寸：102 mm（宽）× 120 mm（长）× 36 mm（高）
重量：约 300 g
四、选型与使用建议
选型关键点
协议需求：若需兼容传统 CAN 设备，选择支持 CAN 2.0A/2.0B 的型号；若需高速通信（如自动驾驶），优先选择支持 CAN FD 的型号。
波特率匹配：确认设备端口波特率范围（CAN：10 kbps-1 Mbps；CAN FD：100 kbps-10 Mbps）是否覆盖现有网络需求。
过滤功能：若需减少网络拥塞，选择支持白名单过滤的型号。
帧处理需求：若需复杂数据路由（如多帧合并），选择支持合并/拆分规则的型号。
安装与维护
避免信号干扰：安装时远离强电磁源（如电机、变频器），确保信号稳定性。
定期检查连接：定期检查电源与信号线连接，防止松动导致通信中断。
固件更新：通过官方工具定期更新固件，修复潜在漏洞并提升性能。
替代方案
若预算有限：可考虑国产高端品牌（如汇川、禾川），但需验证其抗干扰能力与寿命。
若需更高性能：选择支持更高速率（如 20 Mbps CAN FD）或更多端口的型号（如 ICP DAS I-7534M-FD）。
五、典型应用场景
汽车电子
ECU 与传感器网络：连接不同波特率的 CAN/CAN FD 设备，实现高速数据采集与控制。
自动驾驶测试：通过帧合并/拆分规则优化数据传输效率，满足实时性要求。
工业自动化
生产线设备互联：桥接不同厂商的 CAN 设备（如 PLC 与 HMI），实现统一监控与调度。
机器人控制：支持高精度同步控制，提升生产效率。
能源管理
智能电表监控：连接电表与监控平台，实时传输用电数据，支持峰谷电价分析。
风电变桨系统：监测风机偏航角度，适应强振动与户外环境。
楼宇自动化
空调与照明集成：集成空调、照明等子系统，实现统一监控与节能控制。
安防系统联动：连接门禁、摄像头等设备，提升安全响应速度。
