产品介绍

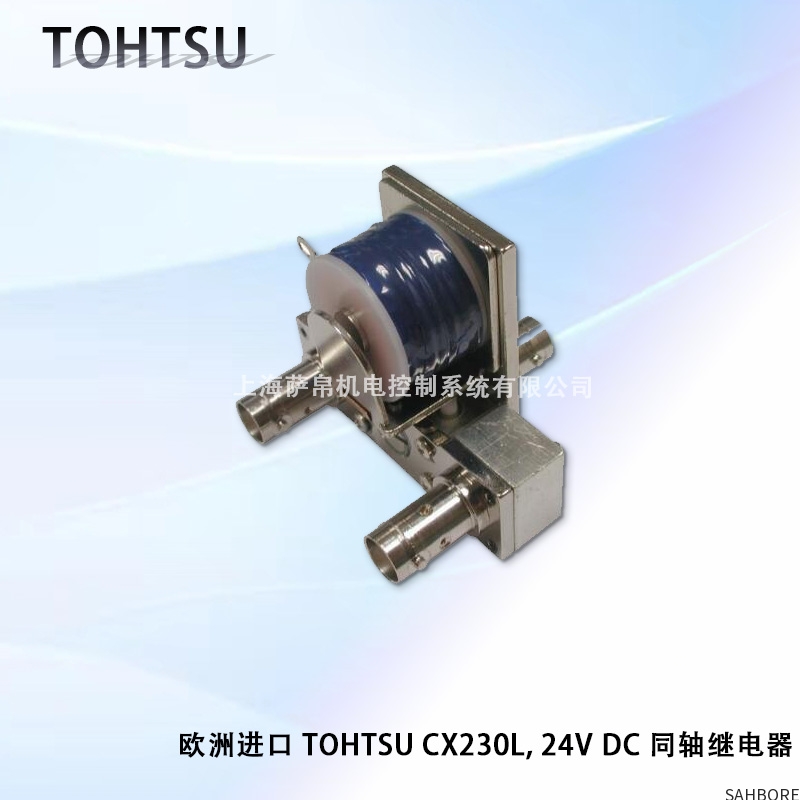

TOHTSU CX230L, 24V DC 是一款高性能的同轴继电器（也称为射频继电器或微波继电器）。它并非普通的家用或工业用继电器，而是一种专为传输高频信号而设计的特种电子开关元件。其核心特点是采用同轴结构，旨在精确匹配传输线的特性阻抗，以最小化信号在开关切换过程中的反射、插入损耗和衰减，保证高频信号的完整性和可靠性。

功能特点

优异的高频性能：

这是其最核心的价值。同轴结构和高品质的内部设计使其能够在很高的频率范围内工作，同时保持很低的电压驻波比（VSWR） 和插入损耗。这对于保证射频信号的传输质量至关重要。

高隔离度：

当继电器处于断开（OFF）状态时，其触点之间对高频信号具有很高的隔离度，能有效防止信号泄漏或串扰，确保关闭态的可靠性。

密封结构与长寿命：

为了保持稳定的高频特性并防止外界环境（如湿度、灰尘）影响，继电器内部腔体通常充有惰性气体并采用全密封（Hermetically Sealed） 结构。

触点材料采用金镀层或银合金等，确保了低且稳定的接触电阻，以及极长的机械和电气寿命（通常可达数百万次操作）。

紧凑与兼容性设计：

采用标准封装和接口（如SMA、BNC、N型等同轴连接器），便于集成到各种射频电路和测试系统中。

线圈驱动电压为24V DC，这是一种在工业控制和通信设备中非常常见的标准电压。

快速切换：

相比普通继电器，同轴继电器通常具有更快的切换速度，能满足自动化测试设备（ATE）等对速度有要求的应用。

选型指南

选择此继电器时，射频工程师需重点关注以下参数：

频率范围： 必须确保继电器的工作频率范围覆盖您系统的最高工作频率。

特性阻抗： 必须与系统阻抗匹配，最常见的是50欧姆，用于大多数通信和测试设备；75欧姆则常用于视频广播系统。

电压驻波比（VSWR）： 值越接近1越好，表示信号反射越小。例如，在目标频段内VSWR < 1.3:1。

插入损耗： 值越低越好，表示信号通过继电器后的能量损失越小。例如 < 0.2 dB。

隔离度： 在指定频率下的值越高越好，表示关断状态下的信号隔离效果越佳。例如在1 GHz时 > 70 dB。

驱动电压/功耗： 24V DC 必须与您的控制电路电压匹配。同时需注意线圈的功耗（功率或电流）。

连接器类型： 确认接口类型（如SMA female）与您的射频电缆接头匹配。

切换时间： 包括吸合时间和释放时间，如果系统对速度敏感则需考虑。

技术参数

线圈电压： 24 VDC

触点形式： 单刀双掷（SPDT） - 这是最常见的同轴继电器配置

特性阻抗： 50 Ω 或 75 Ω

频率范围： 直流 - 3 GHz

电压驻波比（VSWR）： < 1.3:1 (在指定频率下，如2 GHz)

插入损耗： < 0.2 dB (在指定频率下)

隔离度： > 70 dB (在1 GHz时)

寿命： 1,000,000 次操作（机械） / 500,000 次操作（电气负载下）

连接方式： PCB焊接或带连接器（如SMA）

操作温度范围： -40°C 至 +85°C

应用领域

这款继电器专为需要切换高频信号路径的精密电子系统而设计，主要应用于：

自动化测试设备（ATE）： 在射频产品（如手机、 WiFi模块、基站组件）的测试台上，用于切换信号路径到不同的测试仪器。

通信基础设施： 在基站、微波传输设备中用于信号路由、冗余切换或校准回路。

航空航天与国防： 用于雷达系统、电子战（EW）系统、卫星通信设备中的高频信号切换。

实验室与测量： 在射频研发和认证实验室中，用于构建复杂的测试工装和开关矩阵。

医疗设备： 用于MRI（核磁共振）、射频治疗等高端医疗设备中的信号控制。
