产品介绍

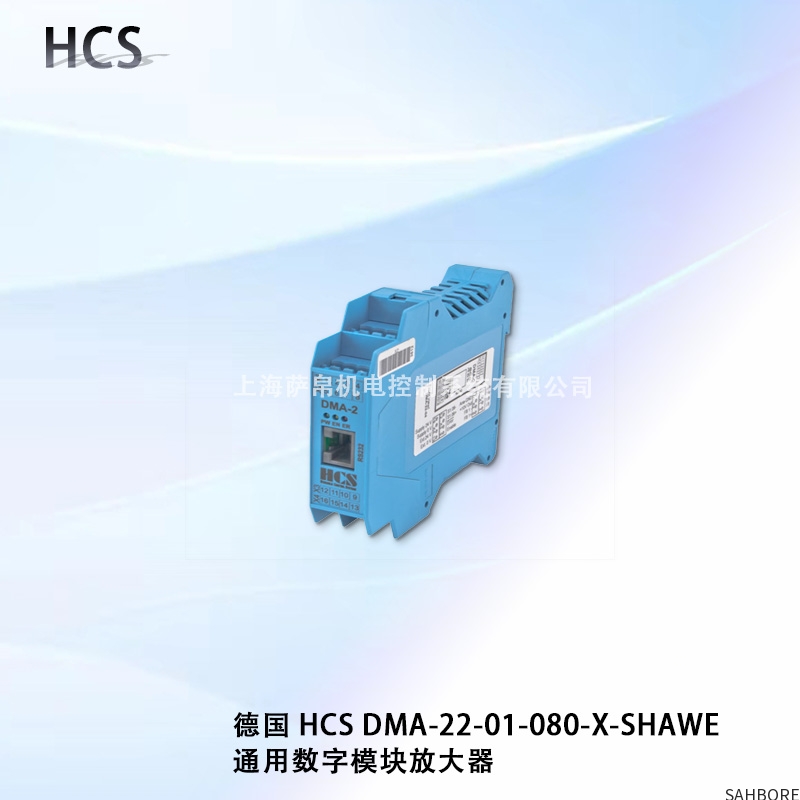

HCS DMA-22-01-080-X-SHAWE 是一款由德国HCS公司（Hydraulic Control Systems）生产的高性能、数字化、可编程的阀用放大器模块。它不属于普通的音频放大器，而是工业液压与电控系统中的关键接口部件。其主要功能是接收来自上位控制器（如PLC）发出的低功率控制信号（通常是±10V模拟量或数字通信指令），并将其放大并转换为足以驱动大电流比例电磁铁或伺服阀的高功率电流信号，从而实现对液压阀的精确、快速控制。

功能特点

数字化与智能化：

核心特点在于其数字化内核。与传统模拟放大器不同，它通常内置微处理器，可通过软件进行参数设置、调试和诊断，功能强大且灵活。

可设置输出电流范围、斜坡时间、死区补偿、增益等众多参数，以完美匹配阀的特性和整个系统的动态响应。

多种控制接口：

支持多种输入信号接口，包括模拟量输入（如±10V, ±5V, 0-10V, 4-20mA） 和现场总线接口（如CANopen, PROFIBUS-DP, DeviceNet等，具体取决于型号后缀“X”所代表的选项）。这使得它能轻松集成到现代自动化系统中。

高级控制功能：

内置PID控制器，能够实现闭环控制功能，直接接收来自传感器（如位置传感器、压力传感器）的反馈信号，构成高精度的控制系统。

提供斜坡发生器，使阀的开启和关闭变得平滑，减少液压冲击，保护系统元件。

具有颤振信号（Dither）功能，可叠加一个高频小振幅信号，用以克服阀芯的静摩擦力，提高阀的分辨率和低速性能，防止卡滞。

全面的状态监测与诊断：

可实时监测输出电流、线圈温度、电源状态等，并通过LED指示灯或总线将故障信息（如线圈开路、短路、过温）上传给主机，便于快速排查故障，提高系统可靠性。

紧凑的模块化设计：

采用标准导轨安装（如DIN导轨），结构紧凑，节省控制柜空间。模块化的设计便于安装和维护。

技术参数

供电电压： 通常为24 VDC。

输出电流： 最大 0.8A 或 8A

输入信号： ±10V 模拟量 或 现场总线设定值。

控制功能： 内置PID控制器（带反馈输入接口）。

保护功能： 过流、短路、过温、线圈断线检测。

安装方式： 标准DIN导轨安装。

防护等级： IP20（适用于控制柜内）。

应用领域

这款放大器是高性能电液 motion control 系统的核心组成部分，应用于：

注塑机： 精确控制注射速度和压力。

试验机： 用于材料疲劳测试、零部件性能测试的高频响、高精度控制。

仿真模拟器： 飞行模拟器、驾驶模拟器的运动平台控制。

高端机床： 控制主轴、进给轴的运动。

机器人： 液压机器人的关节驱动控制。
