一、产品介绍

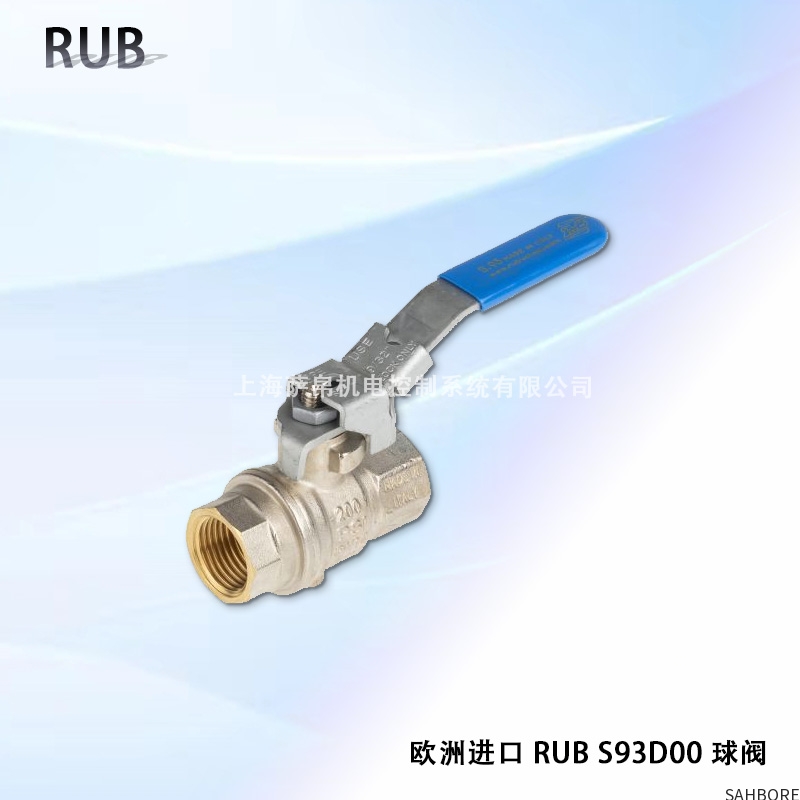

RUB S93D00 是德国鲁布阀门集团（RUB）研发的高性能三片式全通径球阀，专为工业流体控制设计。其核心优势在于耐高压、耐高温、耐腐蚀，采用优质不锈钢（316L/WCB）或特殊合金材质，结合 PTFE/PPL 增强密封技术，可适应极端工况。产品通过 ISO、API、DIN 等国际标准认证，并获得 CE、ATEX、PED 等权威认证，广泛应用于石油化工、天然气、电力、制药及食品饮料等行业。

二、功能特点

耐腐蚀与耐高温

阀体可选 316L 不锈钢（适用于海水、酸碱介质）或 WCB 碳钢（适用于蒸汽、高温水），阀座密封圈采用 PTFE+25% 玻璃纤维增强，耐温范围 -20°C 至 +220°C。

特殊涂层可选哈氏合金（Hastelloy）、钛合金等，适应强腐蚀性工况（如氯离子环境）。

双向密封与低泄漏

采用弹簧加载 PTFE 阀座，实现零泄漏（符合 ISO 5208 Rate A 标准），适用于正反向压力工况。

防火设计：阀座后部嵌入金属支撑环，在火灾高温下（>800°C）仍能保持结构完整性，防止介质外泄（符合 API 607/API 6FA 标准）。

低摩擦与长寿命

球体表面经超音速喷涂碳化钨涂层，摩擦系数降低 50%，操作扭矩仅为同类产品的 60%。

球体通道直径与管道内径一致，流阻系数≤0.1，适合高流量介质输送（如天然气、蒸汽）。

防爆与静电安全

球体与阀杆间设置静电导出装置，避免摩擦产生电火花（适用于易燃易爆场所，如油气田）。

可选 ATEX Zone 1/21 认证型号，配备防爆执行器（如气动、电动）。

模块化与智能化

支持内螺纹（NPT/BSP）、焊接（SW/BW）及法兰（RF/RTJ）连接方式，适应不同管道标准。

可选配位置传感器（4-20mA 或 Modbus RTU 输出）、温度压力集成模块（内置 PT100 温度探头及压力变送器），支持数据上传至 SCADA 系统。

三、选型指南

介质特性

腐蚀性介质：优先选择 316L 不锈钢+哈氏合金涂层，避免使用碳钢材质。

高温介质：若温度超过 300°C，需选用高温阀座（如 PPL 密封圈）及硬密封结构。

含颗粒介质：选用全通径设计，流道宽敞，减少堵塞风险。

压力与温度

低压工况（PN16-PN40）：适用于水处理、暖通空调系统。

高压工况（PN63-PN160）：适用于油气输送、化工反应釜。

超高温工况：可选低温/超高温型，温度范围扩展至 -196°C 至 +600°C。

连接与驱动方式

连接方式：

螺纹连接：适用于小口径、低压管道（如家用燃气管道）。

法兰连接：密封可靠，适用于中高压、大口径管道（如工业蒸汽管道）。

焊接连接：适用于高压、易燃易爆介质管道（如石油化工乙烯管道）。

驱动方式：

手动：标配蜗轮箱或杠杆手柄，适合频繁启闭场景。

自动化：可选配气动执行器（双作用/单作用）、电动执行器（防爆型）或液动执行器，支持远程控制。

特殊功能需求

防火需求：炼油厂、油库等场所需选具备防火功能的球阀。

防爆需求：天然气管道等易燃易爆场所需配备防静电装置及 ATEX 认证。

食品卫生认证：食品饮料行业需符合 FDA 21 CFR 177.1550 或 3-A Sanitary Standards。

四、技术参数

公称通径：DN15-DN300（1/2"-12"）。

压力等级：PN16-PN160（ANSI 150LB-1500LB）。

温度范围：

标准型：-20°C 至 +450°C。

低温/超高温型：-196°C 至 +600°C。

密封等级：ISO 5208 Rate A（零泄漏），API 6D（双向密封）。

适用介质：水、蒸汽、油品、天然气、腐蚀性液体/气体（pH 0-14）。

执行标准：ISO 17292、API 6D、DIN 3357、GB/T 12237。

认证：CE、ATEX、PED、API 607 防火、TA-Luft 低泄漏。

五、产品尺寸（以 316L 不锈钢为例）

DN15（1/2"）：长度 130mm，高度 95mm，重量 1.8kg。

DN50（2"）：长度 230mm，高度 160mm，重量 8.5kg。

DN100（4"）：长度 380mm，高度 280mm，重量 25.0kg。

DN200（8"）：长度 680mm，高度 500mm，重量 120.0kg。

六、应用领域

石油化工：井口采油树阀门、输气管道截断阀、炼油厂催化裂化装置控制阀。

电力能源：锅炉给水阀、蒸汽轮机旁路阀、核电站冷却水系统阀门。

食品饮料：啤酒发酵罐 CIP 清洗阀、乳制品杀菌管道控制阀（符合 FDA 标准）。

水处理：海水淡化进料阀、污水处理厂污泥输送阀。

制药行业：高纯度介质输送阀（符合 GMP 标准）。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
