产品介绍

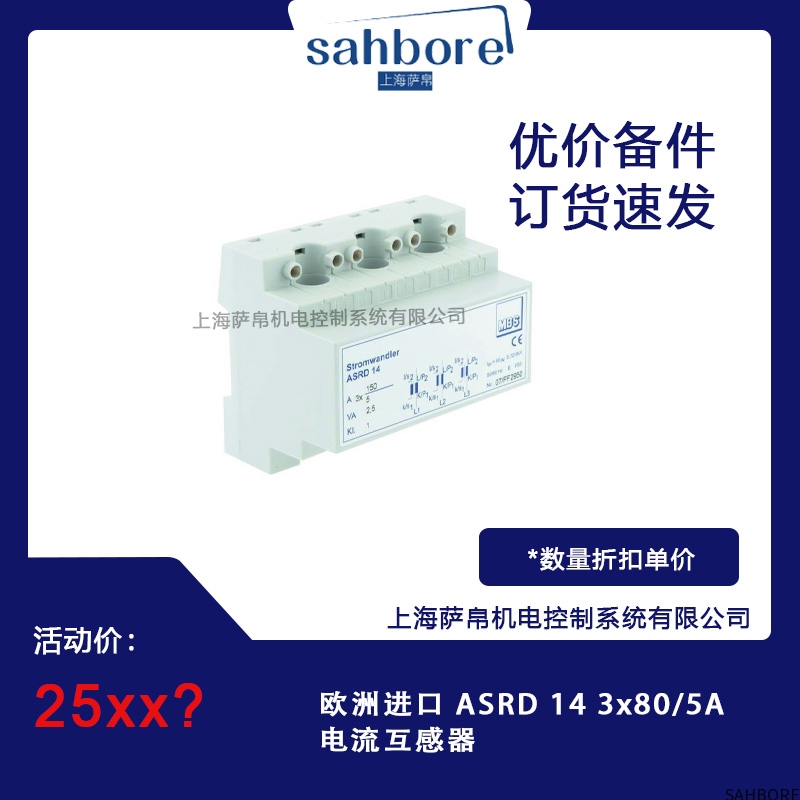

ASRD 14 3x80/5A 是一款环形（穿心式）电流互感器（Current Transformer, CT）。其核心功能是将一次侧（Primary Side）的大电流按比例精确地转换为二次侧（Secondary Side）的小电流，以便于连接测量仪表（如电流表、电能表）或保护装置（如继电器、PLC模拟量输入模块）。
功能特点
1. 高精度测量，满足计量与保护需求
测量级精度：
在 20%~120% 额定一次电流 范围内，比差（电流幅值误差）≤ ±0.5%，角差（相位误差）≤ ±15 分钟，符合 0.5 级计量标准，适用于电能表计费、功率因数监测等场景。
保护级性能：
具备 5P10 或 10P15 保护等级（依具体型号），在 10 倍或 15 倍额定电流 短路时，复合误差≤ 5% 或 10%，确保继电保护装置（如断路器、差动保护）可靠动作。
2. 宽温域与抗干扰设计
温度适应性：
工作温度范围 -25℃~+55℃，存储温度 -40℃~+70℃，适应极端环境（如北方冬季户外或南方高温机房）。
电磁兼容性（EMC）：
铁芯采用 高导磁率硅钢片，减少外部磁场干扰；二次绕组屏蔽设计，抑制共模噪声，确保测量信号稳定。
3. 安全防护与便捷安装
绝缘性能：
一次与二次绕组间采用 环氧树脂浇注绝缘，耐压 3kV/1min（工频），符合 IP20 防护等级，防止触电风险。
接线方式灵活：
二次侧标配 M5 螺纹接线端子，支持 导线压接或插拔式连接；一次侧可穿心 80mm 直径导体（如铜排或电缆），无需断开主回路，安装便捷。
4. 长寿命与低维护
材料耐久性：
铁芯表面涂覆 防锈漆，绕组采用 耐高温聚酯漆包线，抗老化、耐腐蚀，设计寿命 ≥20 年。
无机械运动部件，无需润滑或定期校准，仅需定期检查接线紧固性。
选型指南
1. 明确应用场景
计量用途：
若用于电能表计费或功率监测，需选择 0.5 级或 0.2 级高精度型号（如 ASRD 14-0.5），确保测量误差符合标准。
保护用途：
若用于过流保护或差动保护，需选择 5P10/10P15 保护级型号（如 ASRD 14-5P10），确保短路时复合误差满足保护装置动作要求。
2. 确定一次电流范围
额定一次电流（I₁）：
根据负载电流选择互感器额定值，通常建议 负载电流为互感器额定电流的 60%~80%。例如，若负载电流为 60A，可选 80A 额定型号（ASRD 14 3x80/5A），避免长期过载导致铁芯饱和。
过载能力：
确认互感器可承受的 短时过载电流（如 2 倍额定电流持续 1 小时，或 10 倍额定电流持续 1 秒），防止短路时损坏。
3. 匹配二次负载
二次负载阻抗（Z₂）：
根据测量仪表（如电能表、电流表）或保护装置的输入阻抗，选择互感器额定二次负载（通常为 0.1Ω~5Ω）。若负载阻抗过高，可能导致二次输出电压下降，影响测量精度。
4. 考虑环境条件
温度与湿度：
若用于高温高湿环境（如锅炉房、沿海地区），需选择 IP65 防护等级型号（需定制）或增加防潮处理。
振动与冲击：
若用于轨道交通或振动设备附近，需确认互感器抗振动性能（如符合 IEC 60068-2-6 振动标准）。
技术参数
1. 基本参数
额定频率：50Hz/60Hz（±2%）
额定一次电流（I₁）：80A（三相，每相独立测量）
额定二次电流（I₂）：5A
变比（K）：80/5 = 16
2. 精度参数
测量级（0.5 级）：
比差：±0.5%（20%~120% I₁）
角差：±15 分钟（20%~120% I₁）
保护级（5P10）：
复合误差：≤5%（10 倍额定电流时）
3. 绝缘与耐压
一次对二次绝缘电阻：≥1000MΩ（500V DC 测试）
工频耐压：3kV/1min（一次对二次及地）
4. 环境参数
工作温度：-25℃~+55℃
存储温度：-40℃~+70℃
相对湿度：≤95%（无凝露）
应用领域
1. 工业配电系统
场景：工厂低压配电柜、电机控制中心（MCC）的电流监测与过载保护。
优势：高精度测量降低电能损耗，保护级功能防止设备烧毁。
2. 商业建筑能源管理
场景：购物中心、写字楼的中央空调、照明系统的电流计量与功率分析。
优势：0.5 级精度满足分项计量需求，助力节能改造与电费分摊。
3. 新能源发电（光伏/风电）
场景：逆变器输出侧电流监测，确保并网电流谐波符合标准。
优势：抗电磁干扰设计，适应逆变器高频开关噪声环境。
4. 轨道交通牵引供电
场景：地铁、高铁牵引变电所的电流测量与差动保护。
优势：高过载能力（如 20 倍额定电流）应对短路冲击，保障行车安全。
