一、 产品介绍

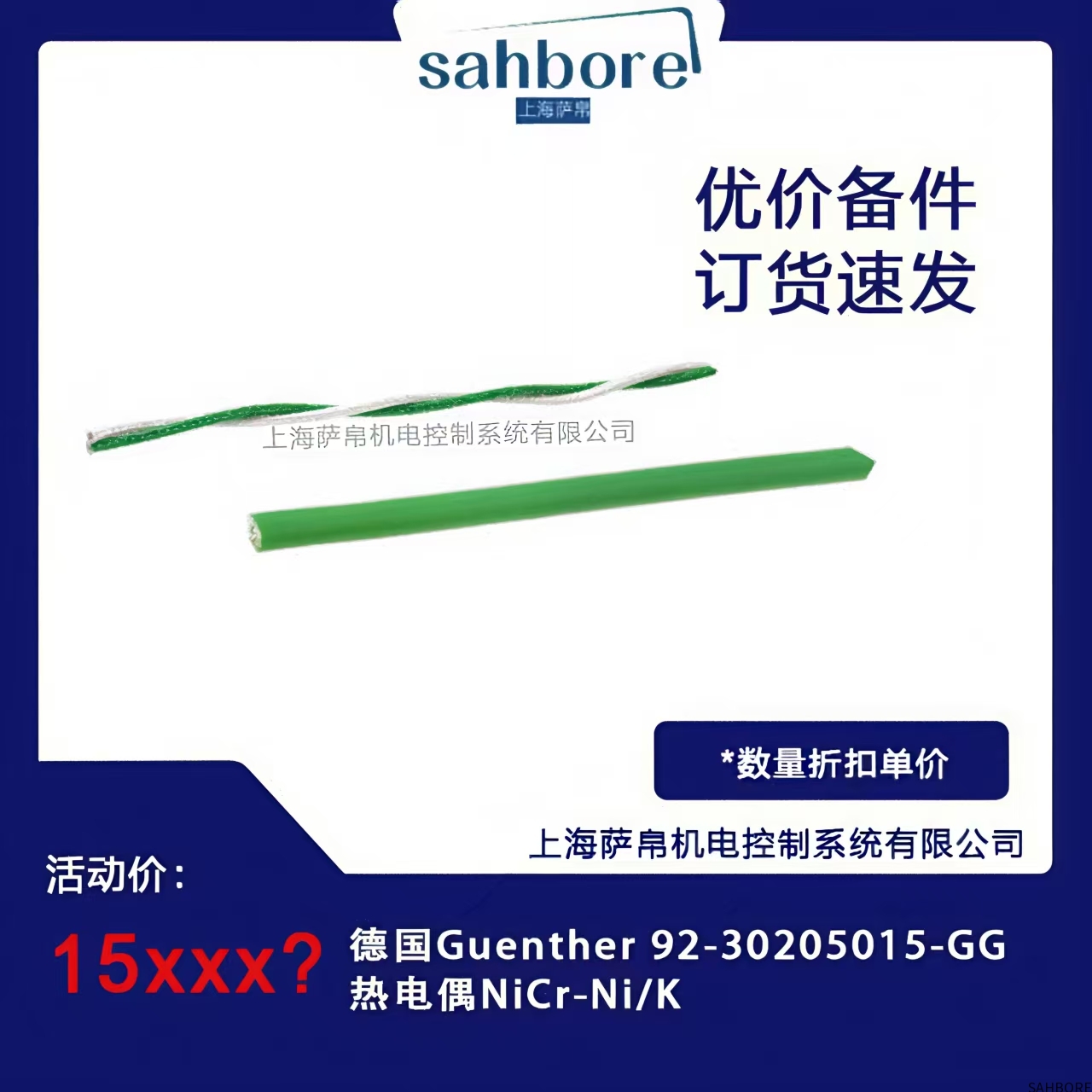

Guenther 92-30205015-GG热电偶是一种基于塞贝克效应的接触式温度传感器。其核心是两根不同的合金丝——正极（Nickel-Chromium/镍铬合金）和负极（Nickel-Aluminium/镍铝合金）——在测量端被焊接在一起，构成经典的K型热电偶。型号中的“GG”后缀明确指示了其外部连接方式为“固定法兰”（Gehäuse Gewinde/Flange）。整个热电偶芯被高密度氧化镁（MgO）粉末紧密绝缘，并封装在一个坚韧的金属护套（铠装）内，最终形成一个坚固、柔韧、可弯曲的整体。这种结构使其具有优异的抗振动、抗冲击和抗介质腐蚀能力，能够直接插入被测介质中，快速响应温度变化。

二、 功能特点

极高的机械强度与耐用性：铠装结构（金属护套+MgO填充）提供了无与伦比的保护，使其能够承受高压、高速流体的冲刷、机械磨损和强烈的振动，寿命远超普通装配式热电偶。

优异的抗化学腐蚀性能：根据型号，其铠装护套材料可选（如Inconel 600/601），能够抵抗多种酸、碱、盐及高温氧化环境的侵蚀，适用于苛刻的化工流程。

出色的柔性可弯曲性：铠装结构在保证强度的同时，赋予了传感器一定的柔性，可以根据复杂的安装空间进行弯曲，实现最佳测量位置的布置。

快速响应时间：由于铠装体直径小（由型号中的数字决定），热电偶结点热容量小，因此对温度变化的反应非常迅速，能够及时捕捉流程中的温度波动。

多种安装方式： “GG”代表的固定法兰连接，确保了传感器能够通过螺纹孔牢固、密封地安装在设备壁（如反应釜、管道、炉壁）上，防止介质泄漏并保证测量稳定性。

宽泛的测温范围：K型热电偶以其广泛的测温范围著称，通常可覆盖从-200°C到超过+1100°C的区间，满足绝大多数工业应用的需求。

三、 技术参数

分度号： K型 (NiCr-Ni)

测温范围： 范围 -200°C ~ +1100°C（实际最高限由护套材质决定）。

精度等级： 符合IEC 60584标准，通常为Class 1（±1.5°C）或更高。

护套直径： 根据型号代码，是2.0mm， 3.0mm， 4.5mm， 6.0mm等。

护套材料： 常见为Inconel 600（耐高温氧化和腐蚀）、316不锈钢（通用耐腐蚀）等。

绝缘电阻： 在500VDC时，通常大于100 MΩ。

连接方式： 固定法兰（GG），法兰的尺寸和螺纹规格需根据型号确认。

四、 产品尺寸

该热电偶的尺寸由多个部分构成：

铠装外径： 2.0mm， 体现了其精密性。

插入长度 (Immersion Length)： 150mm， 这是从法兰安装面到热电偶顶端的活性部分长度。

总长度： 包括插入部分和带连接头的尾部长度。

法兰尺寸： 固定法兰的直径、中心孔距和安装螺纹（如M16x1.5）是确保能否正确安装到设备上的关键。所有精确尺寸必须参考Guenther官方提供的产品图纸或数据表。

五、 应用领域

Guenther此类高性能铠装热电偶几乎应用于所有要求苛刻的工业领域：

塑料与橡胶工业： 精密注塑机喷嘴、模具、挤出机机筒的温度测量。

化工与制药： 反应釜、合成塔、管道中腐蚀性介质的温度监控。

汽车制造： 发动机测试台、排气系统研究、涂装烘干炉的温度控制。

冶金与热处理： 烧结炉、退火炉、真空炉的温度测量。

食品行业： 杀菌釜、高温瞬时灭菌设备的过程温度验证。

能源与环保： 燃气轮机、发动机排气和焚烧炉的高温监测。
