1. 产品介绍

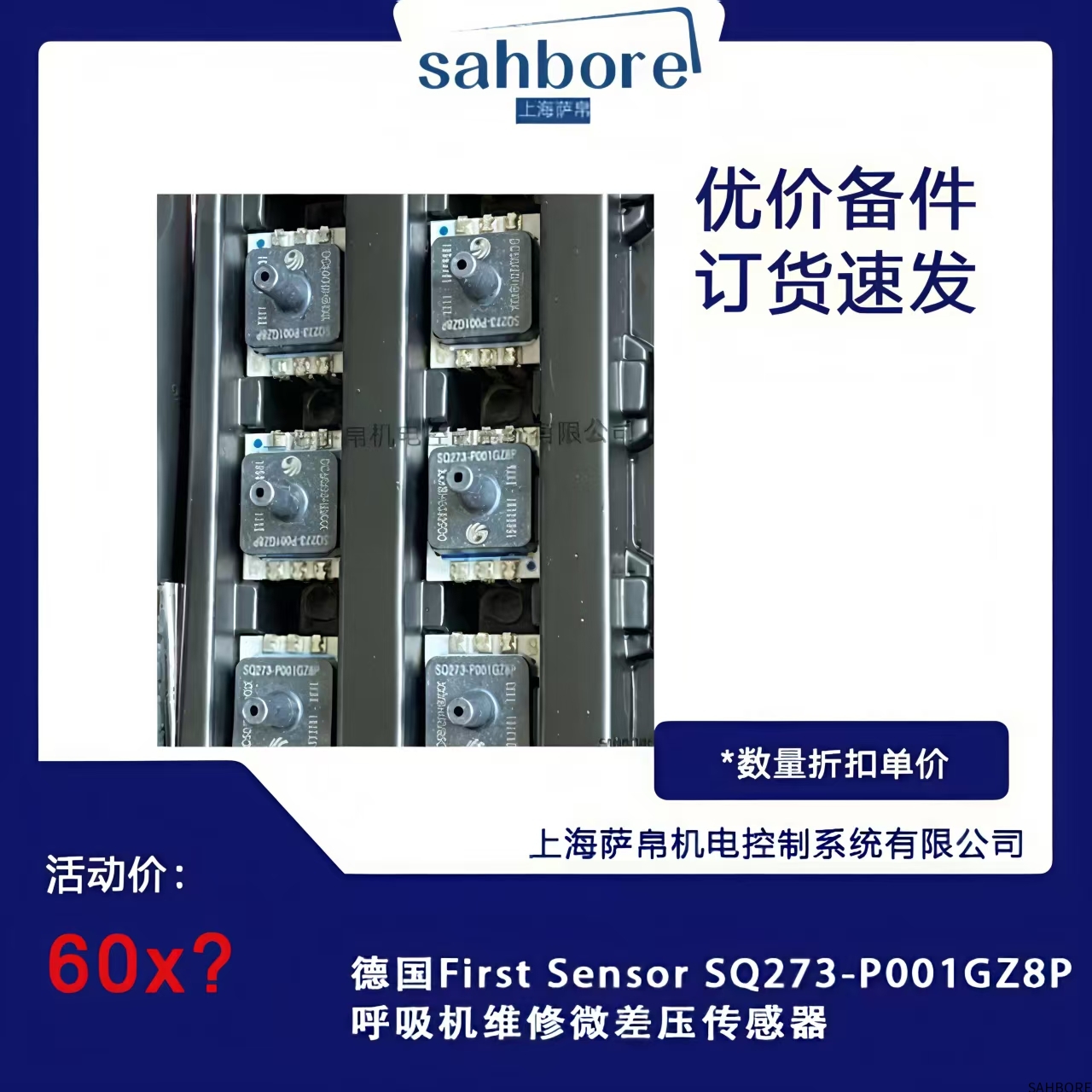

First Sensor SQ273-P001GZ8P是一款专为医疗呼吸机设计的高精度微差压传感器，采用先进的MEMS技术制造。该传感器能够精确测量呼吸机气流通道中的微小压力差（范围±5mbar至±50mbar），确保患者通气过程中的气流控制精准可靠。其医疗级设计和长期稳定性使其成为ICU呼吸机、麻醉机等关键医疗设备的核心部件。

2. 功能特点

医疗级精度：±0.1%满量程的高精度，满足EN 60601-1医疗设备标准

双向测量：可检测正负压差，全面监控呼吸循环

快速响应：<1ms的响应时间，实时反馈气流变化

温度补偿：内置温度传感器，自动补偿环境温度影响

EMC防护：通过IEC 60601-1-2电磁兼容性测试

长期稳定性：年漂移<0.5%，减少校准频率

3. 选型指南

量程选择：

±5mbar（新生儿呼吸机）

±20mbar（成人呼吸机通用）

±50mbar（高压通气模式）

输出信号：

模拟输出：0.5-4.5V（推荐长距离传输）

I2C数字输出（集成系统优选）

接口类型：

标准8针DIP封装（SQ273-P001GZ8P）

表面贴装版本（SQ273-S001GZ8P）

4. 技术参数

测量范围：±20mbar（默认），可定制±5mbar至±500mbar

精度：±0.1%FS（25℃时）

过载能力：3倍满量程

工作电压：3.3V或5V DC±10%

消耗电流：<6mA（典型值）

响应时间：0.8ms（10%-90%阶跃）

工作温度：-20℃至+85℃（医疗应用建议0-50℃）

5. 产品尺寸

封装尺寸：9.8mm×9.8mm×7.2mm（长×宽×高）

引脚间距：2.54mm标准间距

重量：约1.2g（不含线缆）

压力接口：Φ2.5mm软管接头（Barbed端口）

6. 应用领域

重症呼吸机：用于Drager Evita、Hamilton G5等机型的气流监测模块

家用呼吸机：CPAP/BiPAP设备的气道压力控制

麻醉工作站：呼吸回路压差安全监测

呼吸治疗设备：高频振荡通气(HFOV)系统

设备维修：替换老旧或故障的压差传感器

7. 安装与维护

安装注意：

使用医用级硅胶管连接压力端口

避免传感器受到机械应力

推荐使用ESD防护工具操作

校准要求：

首次安装需进行零点校准

建议每年进行一次全量程校准

故障排查：

输出信号异常时检查气路是否堵塞

定期检查密封圈完整性

‌对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持

‌
