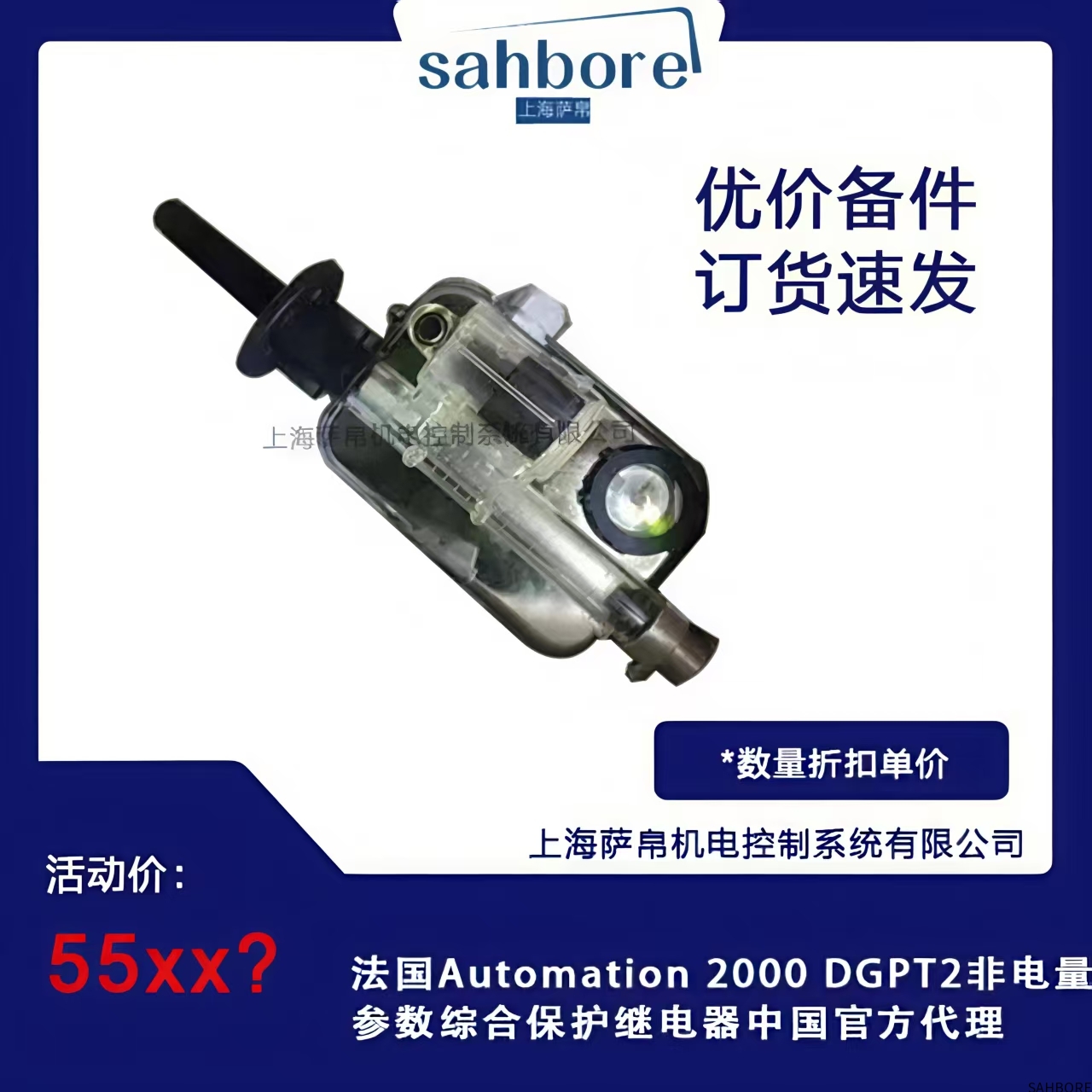

1. 产品介绍

Automation 2000 DGPT2是一款多功能综合保护继电器，专为工业自动化控制系统设计，用于监测和保护电机、变压器、发电机等设备免受非电量参数异常（如温度、压力、液位、振动等）造成的损害。该继电器采用模块化设计，支持多种传感器输入，适用于严苛的工业环境。

2. 功能特点

多参数监测：支持温度（PT100/PT1000）、压力（4-20mA）、液位（开关量/模拟量）、振动（加速度传感器）等信号输入。

高精度保护：16位ADC采样，实时监测精度±0.5% FS，响应时间<20ms。

可编程逻辑：内置8组可自定义的保护阈值和延时动作曲线（如超温分级报警+跳闸）。

通信接口：标配RS-485（Modbus RTU），可选PROFIBUS-DP或以太网接口。

抗干扰设计：通过IEC 61000-4标准EMC测试，适用于变频器附近安装。

3. 选型指南

输入类型：

基础型号DGPT2-T：支持4路热电偶/RTD温度输入。

扩展型号DGPT2-M：支持2路模拟量（4-20mA）+2路开关量。

输出配置：

标配2路继电器（5A/250V AC）+1路晶体管（24V DC）。

可选4路继电器输出（重载型10A/400V AC）。

特殊需求：防爆认证（ATEX）、船用认证（DNV）需定制。

4. 技术参数

工作电源：85-265V AC/DC或24V DC（可选）。

测量范围：

温度：-200℃~+600℃（RTD）/0-1200℃（热电偶）。

压力：0-10MPa（4-20mA输入可编程）。

继电器触点：机械寿命10^6次，电气寿命10^5次（阻性负载）。

环境适应性：-25℃~+70℃（带加热模块可扩展至-40℃）。

5. 产品尺寸与安装

外壳尺寸：96mm×96mm×110mm（标准DIN导轨安装）。

面板开孔：92mm×92mm（前嵌式安装款）。

接线方式：弹簧夹端子（支持2.5mm²导线），带防松设计。

6. 应用领域

电力系统：干式变压器绕组温度保护、油浸式变压器油温监测。

工业电机：轴承温度+振动双重保护（符合ISO 10816标准）。

过程控制：反应釜压力-温度联锁、泵组干运行防护。

新能源：风电齿轮箱油温+振动综合监测。

7. 调试与维护

参数设置：

通过面板按键设置：长按MODE键3秒进入编程模式。

通过软件配置：使用A2000 ConfigTools（免费下载）。

故障诊断：

LED状态灯：红色（报警）、黄色（预警）、绿色（运行）。

历史记录：循环存储最后50条事件（带时间戳）。

维护建议：

每6个月校验传感器输入偏差。

潮湿环境建议使用防凝露涂层（IP65外壳可选）。
