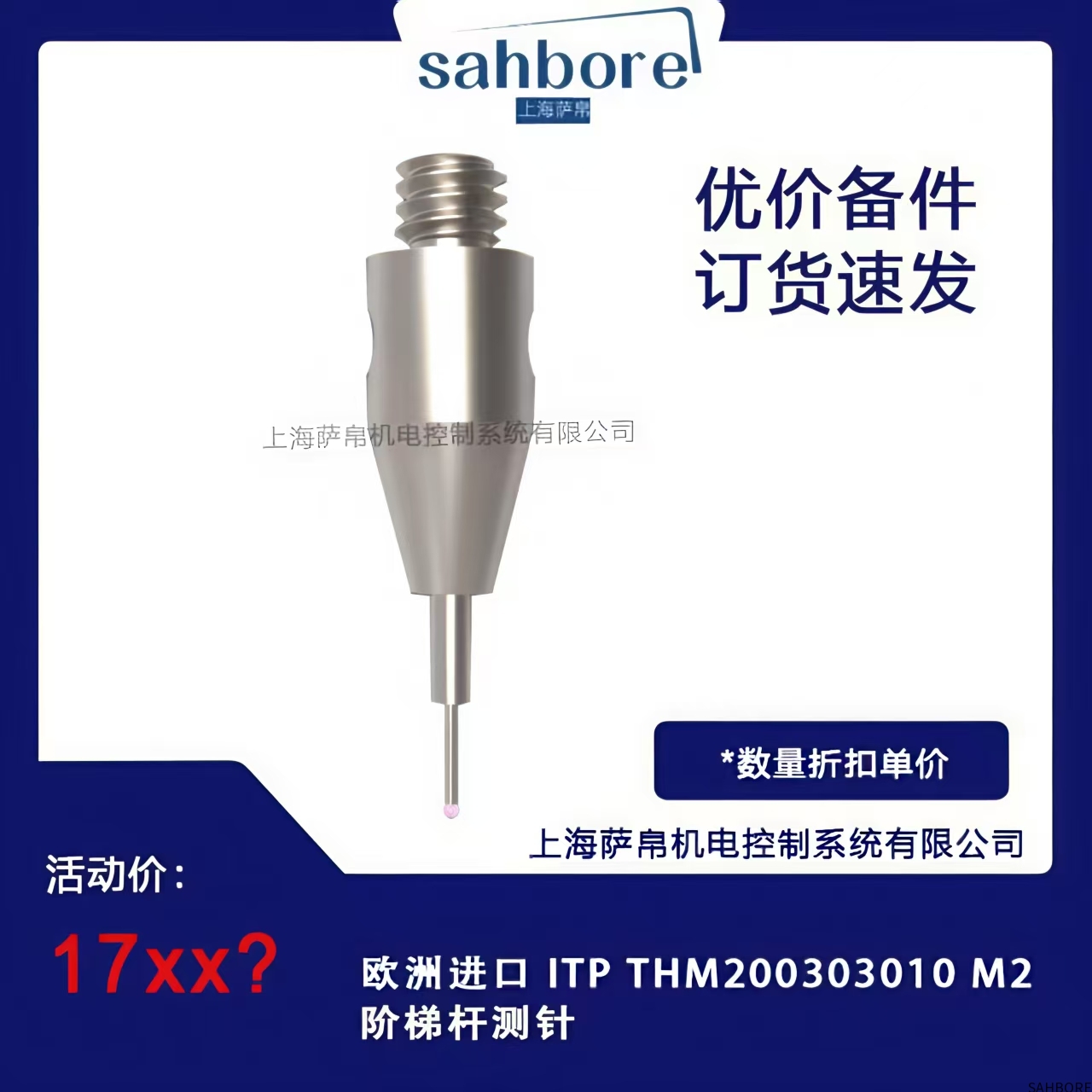

1. 产品概述

ITP THM200303010是德国ITP公司研发的高精度阶梯式三坐标测针，采用模块化M2螺纹连接系统，专为复杂几何特征的测量任务设计。该测针通过多级直径变化实现深孔、阶梯面的精确探测。

2. 核心特性

阶梯式结构：Ø3mm与Ø1mm双测量段设计，满足不同尺寸特征测量

超硬材质：整体碳化钨结构（硬度HRA90），耐磨性提升3倍

动态补偿：专利FlexTip技术实现0.2μm级弯曲变形补偿

快速接口：M2×0.4螺纹（符合ISO 3293标准），3秒快速更换

温度稳定：热膨胀系数4.5μm/m·K（20°C基准）

3. 技术参数

几何尺寸：

总长：50.0±0.01mm

大端直径：Ø3.0±0.002mm

小端直径：Ø1.0±0.001mm

机械性能：

最大允许测量力：0.8N

径向刚度：≥200N/mm

精度指标：

球头圆度：≤0.15μm

轴向跳动：≤0.3μm/50mm

4. 选型配置

标准型：THM200303010（碳化钨基体）

陶瓷型：THM200303010C（ZrO2陶瓷，用于非磁性环境）

加长型：THM200303010L（+30mm延长杆）

防静电型：THM200303010E（表面导电处理）

5. 应用领域

模具检测：注塑模镶件阶梯孔测量

航空航天：发动机燃油喷嘴内腔扫描

电子制造：PCB板沉头螺钉孔检测

医疗器械：骨科植入物锥度配合面验证

汽车零部件：涡轮增压器壳体流道检测

6. 使用规范

安装扭矩：0.4-0.6N·m（使用ITP专用力矩扳手）

校准要求：

首次使用需进行全矢量校准

每200工作小时复校

维护保养：

清洁使用分析纯级异丙醇

存储于防震盒（湿度<40%RH）
