1. 产品概述

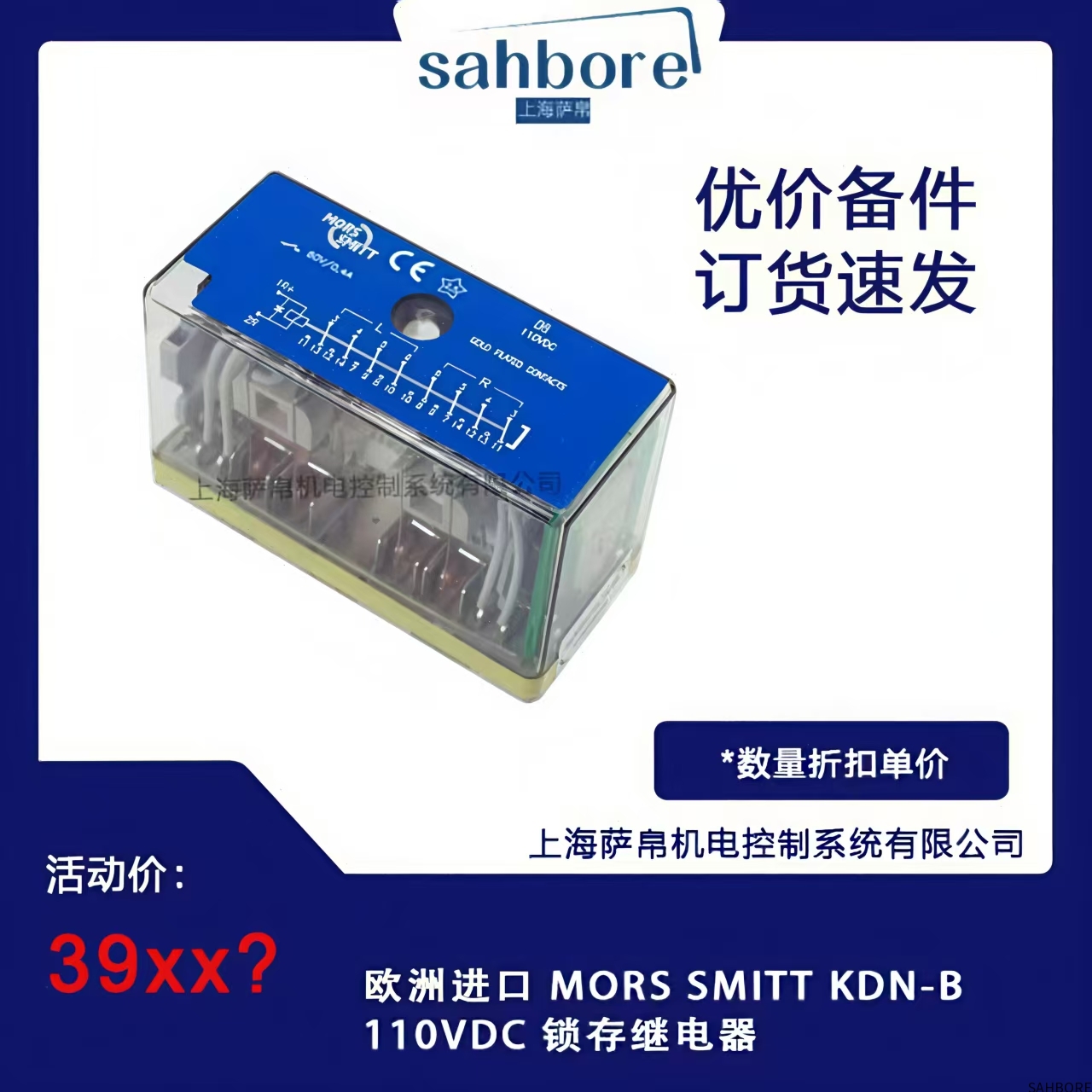

MORS SMITT KDN-B110VDC 是一款工业级双线圈锁存继电器，瑞士制造，专为铁路信号、电力自动化等需要状态保持的关键控制系统设计。该继电器采用磁保持技术，110VDC驱动，具有零功耗保持特性，符合EN 50215铁路应用标准。

2. 核心特性

磁保持技术：

脉冲驱动（≥30ms）即可切换状态

断电后状态永久保持（无需持续供电）

高可靠性触点：

银氧化镉触点（接触电阻＜50mΩ）

电气寿命10万次（阻性负载）

双重安全设计：

机械位置指示窗（红/绿可视）

强制导向触点（EN 50205认证）

宽范围适应：

线圈电压70-125VDC（兼容波动电网）

耐受10kV浪涌（IEC 61000-4-5）

3. 选型要点

触点配置：

标准4PDT（4组转换触点）

可选8PDT（KDN-B110VDC/8P）

负载能力：

阻性负载：10A/250VAC

感性负载：5A/30VDC（L/R=40ms）

安装方式：

35mm DIN导轨卡装

可选面板螺钉固定（带安装板型号）

特殊版本：

防震型（加速度5g，EN 50155）

本质安全型（ATEX Zone 2）

4. 关键参数

电气特性：

动作电压：≥70%额定电压

复位电压：≤30%额定电压

功耗：2W（动作瞬时）/0W（保持）

机械特性：

动作时间＜15ms

机械寿命200万次

环境指标：

工作温度-40℃～+85℃

防护等级IP20（柜内安装）

5. 物理规格

外形尺寸：

90mm（长）×22.5mm（宽）×65mm（高）

触点间距：

最小电气间隙8mm（污染等级3）

重量：

净重280g

6. 典型应用

轨道交通：

道岔控制电路状态保持

列车门锁安全回路

电力系统：

断路器分合闸状态记忆

变电站隔离开关控制

工业自动化：

安全联锁系统

应急电源切换逻辑

安装与维护

接线规范：

线圈需并联续流二极管（型号IN5408）

触点负载建议串联灭弧器（DC负载）

状态检测：

每月检查触点接触电阻（＞100mΩ需更换）

每季度测试动作电压（偏差±10%需校准）

故障处理：

拒动：检查线圈线路（阻抗应为1.2kΩ±10%）

粘连：清洁触点（禁用砂纸，用触点清洁剂）
