1. 产品概述

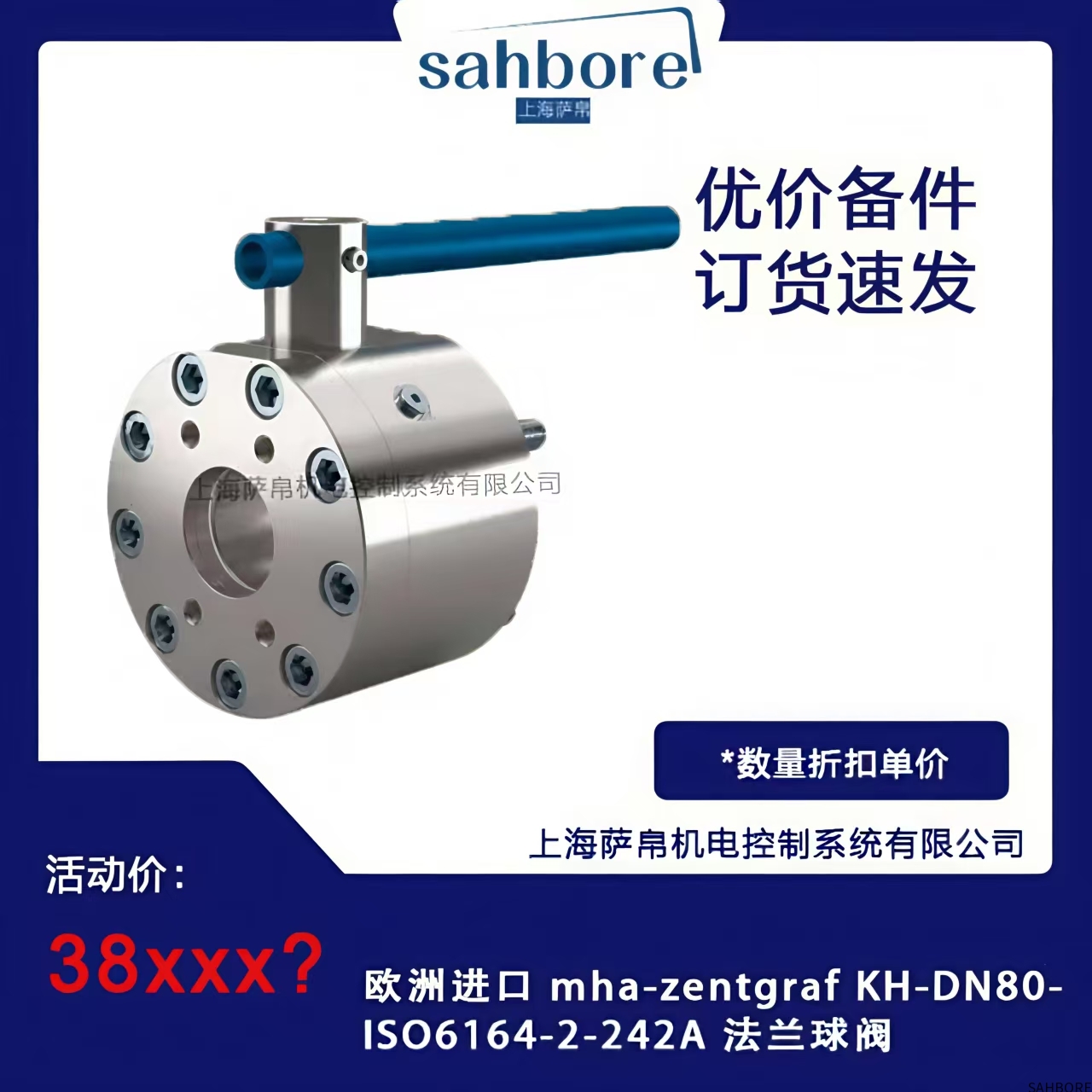

MHA-Zentgraf KH-DN80.ISO6164-2-242A 是一款高压液压法兰球阀，德国原厂制造，符合ISO 6164-2标准。采用锻造阀体和硬化球芯设计，专为工程机械、液压系统的高压管路（最高420bar）开关控制设计，适用于燃油、液压油等介质的高压截断应用。

2. 核心特性

超高压耐受：

额定压力420bar（峰值500bar）

爆破压力≥4倍额定压力

零泄漏密封：

金属硬密封（球芯镀硬铬，Ra≤0.2μm）

双向密封（ISO 5208 A级）

快速操作：

1/4转启闭（操作扭矩≤50Nm）

带可视位置指示器

安全结构：

防吹出阀杆（符合ISO 5211）

防火设计（API 607认证）

材料耐用：

阀体34CrMo4合金钢（调质处理）

密封圈PTFE+石墨（耐温-30℃~+200℃）

3. 选型要点

连接标准：

法兰ISO 6164-2（DN80 PN420）

可选SAE J518 Code 61/62法兰

操作方式：

手动杠杆操作（标准）

可选气动/电动执行器（接口ISO 5211）

介质适配：

标准版：矿物油、水乙二醇

燃油版：特殊密封（KH-DN80.F型号）

特殊需求：

低温版：-60℃环境（深冷处理阀体）

抗硫版：NACE MR0175认证

4. 关键参数

流量特性：

Cv值≥450（全开时）

压力损失＜0.2bar（流速3m/s）

机械性能：

阀杆扭矩：开启35Nm/关闭45Nm

寿命测试：≥50,000次循环（420bar）

环境耐受：

工作温度-30℃~+120℃

振动测试10-2000Hz/5g

5. 物理规格

结构尺寸：

总长280mm（法兰端距）

法兰外径Φ190mm（8×M16螺栓）

重量数据：

净重24kg（含手柄）

安装空间：

操作半径300mm（手柄旋转范围）

6. 典型应用

工程机械：

挖掘机液压主回路切断

起重机支腿油路控制

能源装备：

风电液压站主管道

石油平台井控系统

工业液压：

压机高压管路切换

轧机润滑系统隔离

特种车辆：

装甲车液压系统

消防车云台油路

安装与维护

安装规范：

法兰螺栓需交叉拧紧（扭矩220Nm）

安装前需冲洗管路（清洁度NAS 7级）

维护要点：

每半年检查阀杆密封（渗油即更换）

每年做密封性测试（1.1倍额定压力）

故障处理：

操作力增大：检查球面是否有颗粒物卡滞

微量泄漏：调整阀座预紧弹簧（专用工具）

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
