1. 产品介绍

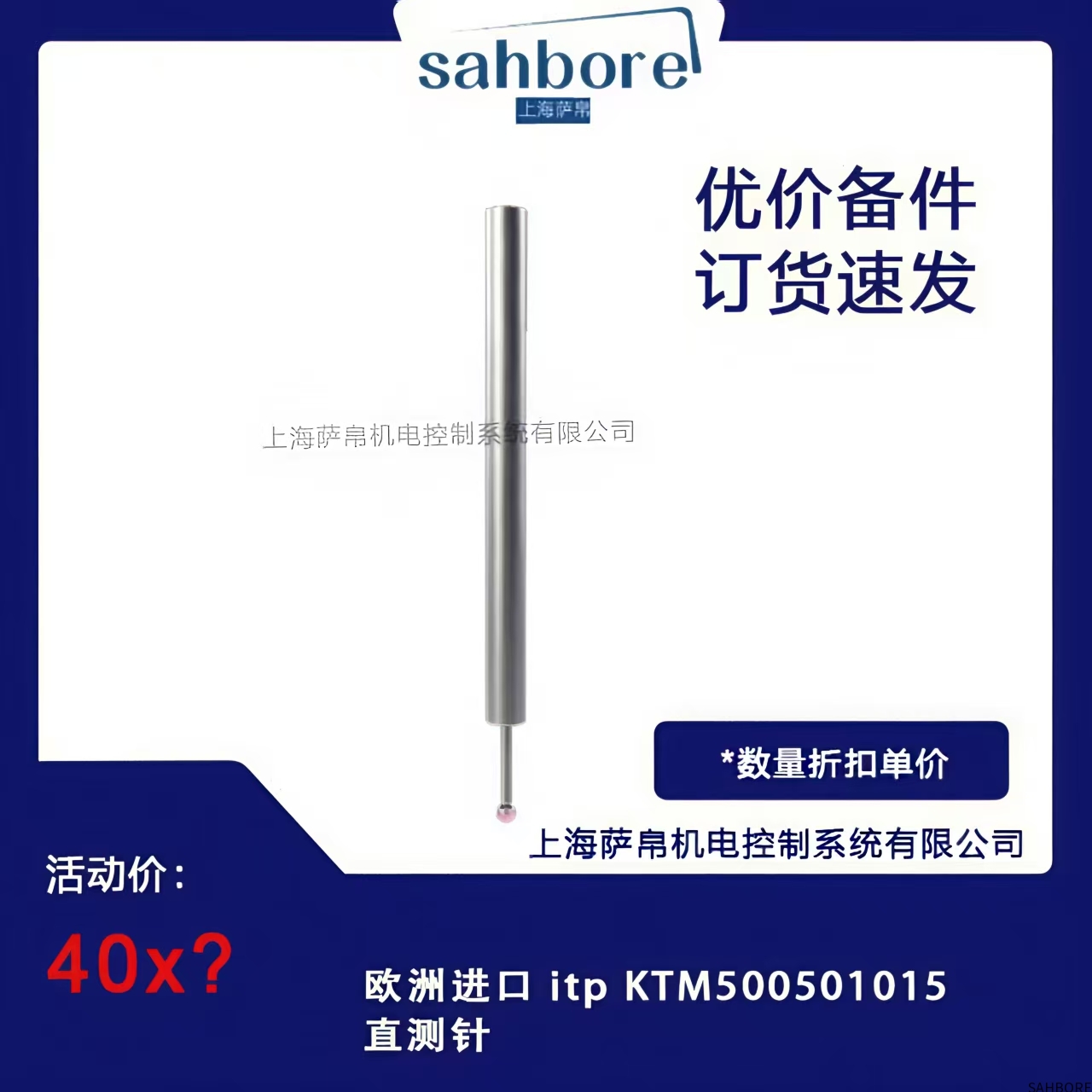

ITP KTM500501015 是德国ITP公司生产的高精度硬质合金直测针，专为三坐标测量机（CMM）、数控机床测头系统及精密检测设备设计。该测针采用整体碳化钨杆体与红宝石测球组合，具有极高的刚性、耐磨性和尺寸稳定性，适用于严苛的工业测量环境，尤其适合高精度尺寸检测和复杂几何形状测量。

2. 功能特点

（1）超高测量精度

红宝石测球直径5mm，圆度误差≤0.1μm，确保测量数据精准可靠。

碳化钨测杆（弹性模量≥600GPa），抗弯曲变形能力强，适用于高测力场景。

重复定位精度±0.2μm，满足ISO 10360-2标准的高精度要求。

（2）耐用性与稳定性

整体硬质合金结构，抗冲击、耐磨损，使用寿命长。

镍基钎焊工艺固定测球，结合强度＞300N，避免脱落风险。

可选DLC类金刚石涂层，进一步提升耐腐蚀性和表面硬度。

（3）兼容性与易用性

M3标准螺纹接口，兼容Zeiss、Renishaw、Hexagon等主流测头系统。

总长度150mm（含接头），测杆有效长度100mm，适用于常规测量场景。

轻量化设计，减少动态测量时的振动干扰。

（4）环境适应性

工作温度18-22℃（恒温车间环境），热膨胀系数低（4.5×10⁻⁶/K）。

防静电设计，避免测量电子元件时产生干扰。

3. 选型指南

（1）基础选型参数

测球直径：5mm（标准），可选3mm（小孔测量）或8mm（大接触面）。

测杆长度：100mm（标准），可选50mm（短杆）或200mm（加长杆）。

材质配置：红宝石测球（标准）/氮化硅测球（用于铸铁等硬质材料）。

（2）特殊需求选配

防磁版本：适用于磁性材料检测环境。

高温型：耐温至150℃（特殊钎焊工艺）。

卫生级：镜面抛光，符合GMP标准（制药/食品行业）。

（3）配套建议

搭配ITP TESA系列测头，实现纳米级重复精度。

使用专用校准球（ITP-CAL10）定期标定。

4. 技术参数

测球直径：5.000mm（公差±0.005mm）。

测杆直径：3mm（碳化钨材质）。

总长度：150mm（含M3螺纹接头）。

最大允许测力：0.5N（径向）/1N（轴向）。

热膨胀系数：4.5×10⁻⁶/K（20℃基准）。

重量：约25g（含接头）。

5. 产品尺寸

测杆有效长度：100mm（从测球中心至螺纹端）。

螺纹接口：M3×0.5（标准公制螺纹）。

测球安装端：红宝石球心至杆端距离5mm。

包装尺寸：专用防震盒180mm×30mm×30mm。

注：安装时需使用扭矩扳手（0.5N·m）紧固，避免过载导致螺纹损伤。

6. 应用领域

（1）汽车制造

发动机缸体/缸盖关键尺寸检测。

变速箱齿轮齿形误差测量。

（2）航空航天

涡轮叶片轮廓度与厚度分析。

航空结构件装配孔位验证。

（3）精密模具

注塑模腔深度与曲面轮廓检测。

冲压模具刃口间隙测量。

（4）电子行业

PCB板焊点共面度检测。

微型连接器引脚位置度测量。

（5）能源与重工

风电叶片型面扫描。

大型轴承座标系建立。
