1. 产品介绍

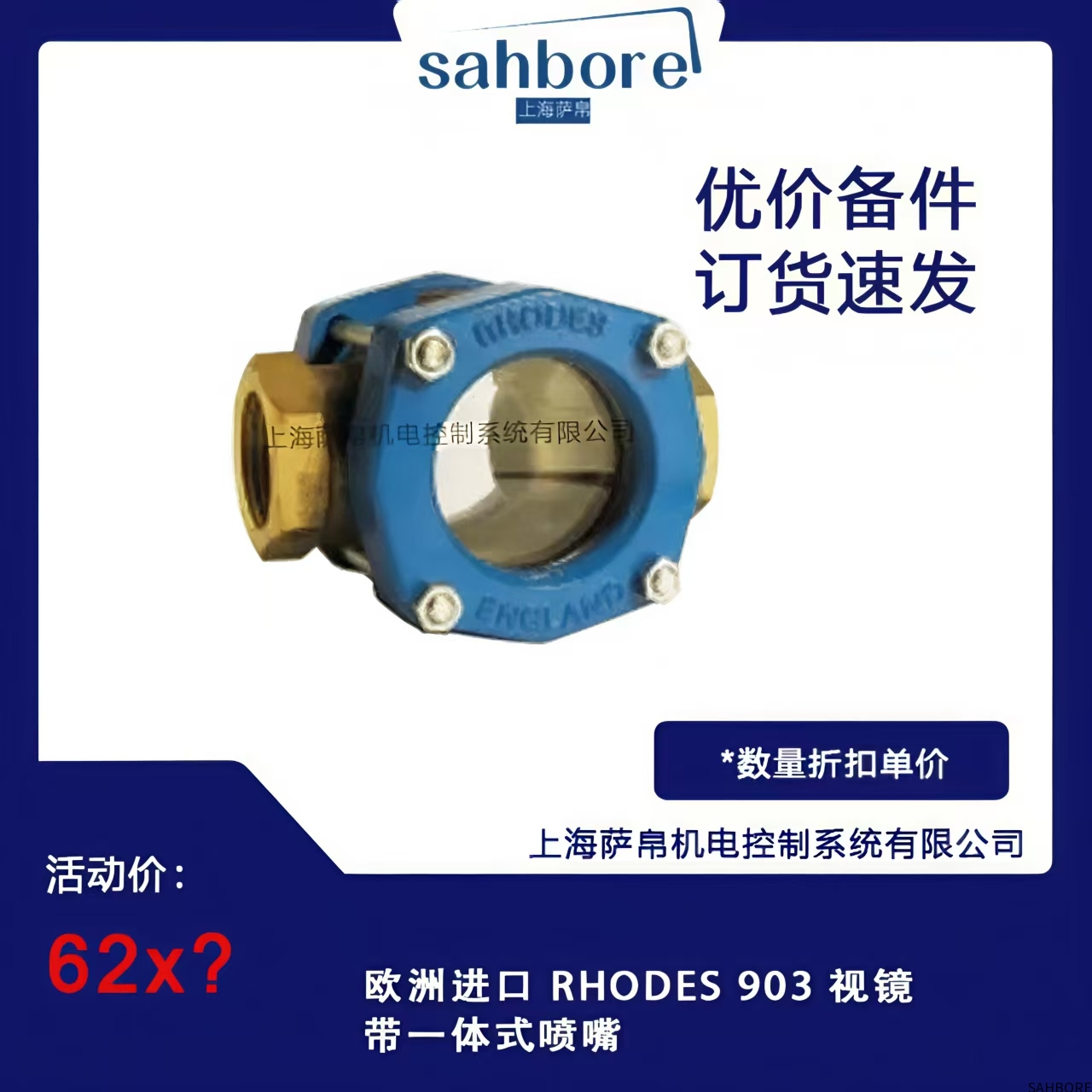

RHODES 903 是英国RHODES公司设计的工业级视镜喷嘴一体化装置，专用于管道系统的流体可视化监测与喷射清洗。该产品将硼硅酸盐玻璃视窗与可调式扇形喷嘴集成于不锈钢阀体内，实现观察、清洗、采样多功能合一。

2. 功能特点

（1）双重功能设计

3/4"视镜孔径：提供270°广角观察范围

集成喷嘴：可调喷射角度（30°-90°）

在线清洗：无需拆卸即可冲洗视窗

（2）高压耐受结构

316L不锈钢阀体（PN40法兰标准）

双层钢化玻璃（耐压16bar@150℃）

PTFE密封环（耐酸碱、抗老化）

（3）便捷操作

快拆式喷嘴盖（1/4转锁定）

标尺刻度（流量估算辅助）

防眩光纹路（强光环境下清晰观测）

（4）卫生级配置

EPDM密封件（FDA认证）

表面Ra≤0.8μm抛光（防污垢附着）

CIP/SIP兼容（可耐受132℃蒸汽灭菌）

3. 技术参数

公称通径：DN50（2"）

工作压力：0-10bar（常规）/16bar（最大）

耐温范围：-20℃～+150℃（短时+180℃）

喷嘴流量：5-20L/min（@3bar）

连接标准：DIN/ANSI法兰（可选螺纹接口）

4. 应用领域

制药行业：反应釜介质观察与在位清洗

食品加工：管道内流体状态监控

化工设备：腐蚀性流体采样口

能源系统：锅炉给水可视化检测

5. 安装与操作

（1）管道集成

优先垂直安装于上升管段

法兰螺栓需对角线分步紧固

预留≥200mm前方观察空间

（2）喷嘴调节

松开锁紧螺母

旋转喷嘴头至所需角度

锁紧时保持刻度线对齐

（3）维护要点

每周：检查玻璃有无裂纹

每月：测试喷嘴喷射覆盖率

每年：更换全部密封件（RH-903-SK套件）

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
