一、产品概述

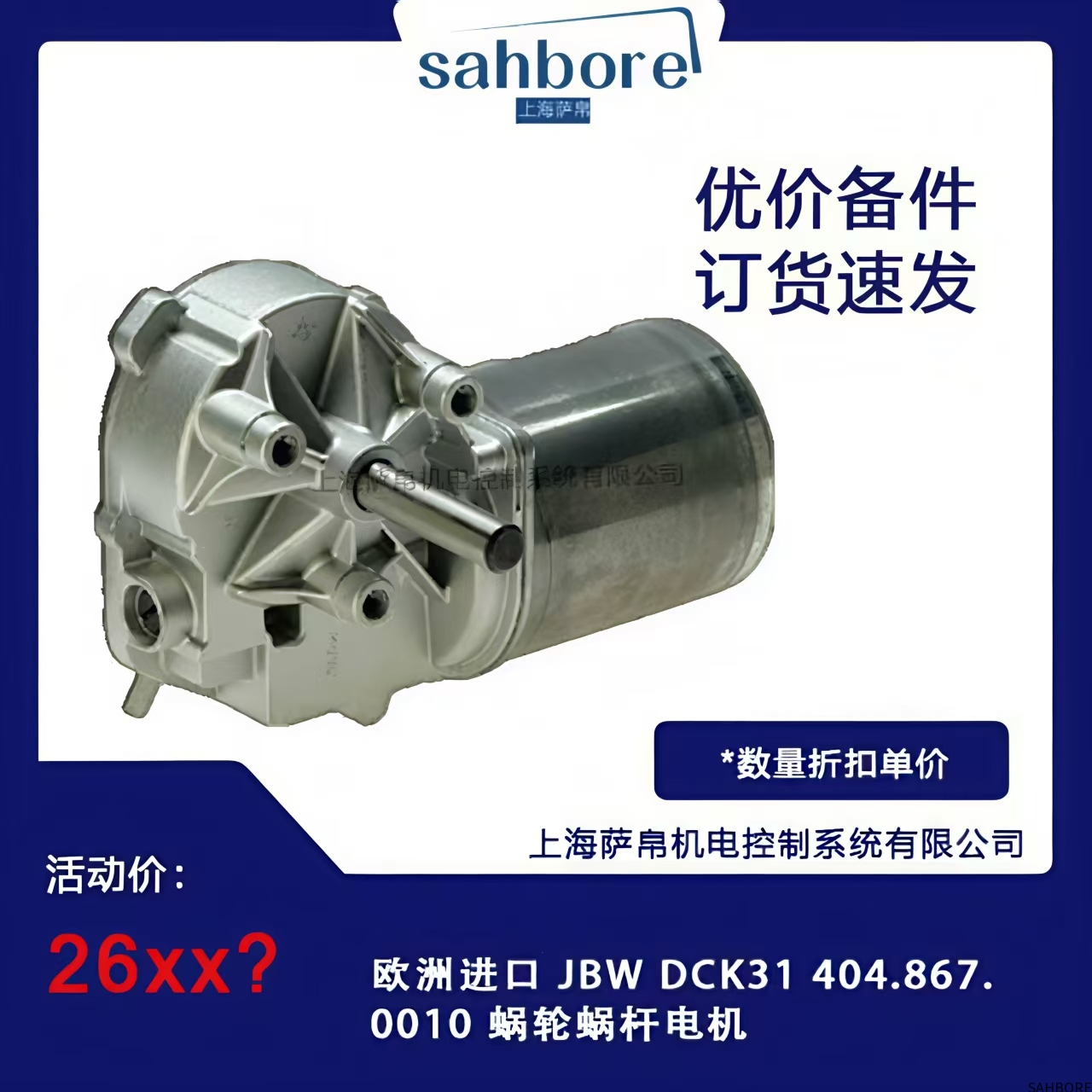

JBW DCK31 404.867.0010是德国JBW公司研发的精密蜗轮蜗杆减速电机，采用模块化设计，将高效率蜗轮传动与高性能电机完美结合。该产品特别适用于需要大扭矩、低转速且要求自锁功能的工业自动化应用场景。
二、核心特性
传动系统
蜗轮材质：磷青铜（CuSn12）
蜗杆材质：表面硬化钢（16MnCr5）
传动效率：≥85%（单级减速）
自锁功能：静态保持扭矩≥额定扭矩2倍
电机性能
防护等级：IP54（可选IP65）
绝缘等级：F级（155℃）
工作制：S1连续工作制
冷却方式：IC410自然冷却
结构特点
一体化铸造铝合金壳体
终身润滑设计（免维护）
输出轴经特殊硬化处理
低背隙（≤15arcmin）
三、技术参数
机械参数
额定输出扭矩：310Nm
减速比：25:1（标准型号）
轴向载荷：≤5000N
径向载荷：≤3000N
机械背隙：12arcmin（典型值）
电气参数
额定电压：400V/50Hz（三相）
额定功率：1.5kW
额定转速：56rpm（输出轴）
启动电流：≤7.5In
防护类别：II级（无需接地）
环境参数
工作温度：-15℃～+60℃
存储温度：-30℃～+80℃
湿度范围：≤95%（无凝露）
海拔高度：≤1000m（更高需降容）
四、选型指南
基础选型要素
扭矩需求：310Nm（持续）/465Nm（峰值）
转速范围：50-60rpm（可定制10-100rpm）
安装方式：B5法兰安装（可选B14）
扩展选配
制动器：DC24V断电制动（扭矩400Nm）
编码器：增量式1024PPR（可选绝对值式）
特殊涂层：耐腐蚀环氧树脂喷涂
配套建议
建议配套变频器：JBW VFD-1.5G
联轴器选用：弹性梅花联轴器
防护罩选配：IP65防护套件
五、产品尺寸
主体尺寸
总长度：485mm（含电机）
法兰直径：250mm
输出轴径：45mm（带键槽）
安装孔距：210mm（圆周均布）
接口标准
电机接线盒：3×M20电缆入口
￥2999.00
