一、产品定位

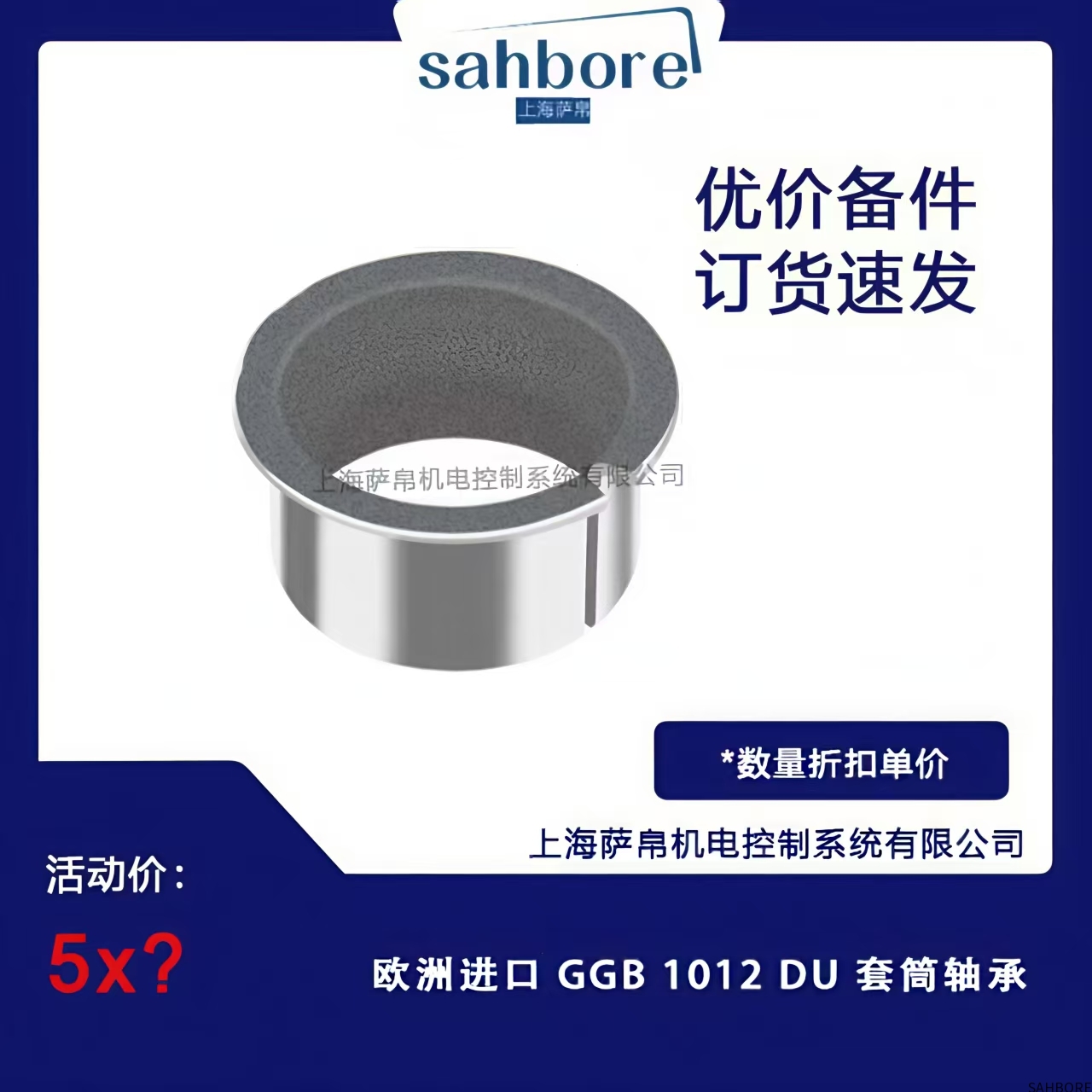

GGB 1012 DU是GGB公司标准系列中的薄壁型自润滑轴承产品，采用DU专利技术制造，专为空间受限的中等负荷旋转/摆动应用设计。
二、结构特征
钢质基背
采用冷轧低碳钢板
标准厚度1.0mm（±0.03）
表面镀铜处理（厚度0.02mm）
复合工作层
多孔青铜中间层（CuSn8材质）
PTFE混合润滑层（含二硫化钼）
总复合层厚度0.3mm
三、核心参数
尺寸规格
内径：10mm（h6公差）
外径：12mm（k6公差）
长度：12mm（标准型）
倒角：0.2×45°（双侧）
性能指标
最大静载荷：180N/mm²
PV极限值：2.8N/mm²·m/s
干摩擦系数：0.08-0.15
适用温度：-50℃～+200℃
四、技术优势
运动特性
启动扭矩降低40%（相比传统衬套）
容许最大摆动频率8Hz
允许微小角度不对中（≤2°）
耐久性能
磨损率＜0.005mm/100km
通过100万次往复测试
耐化学腐蚀（pH3-11范围）
五、典型应用
工业领域
微型电机传动轴
气动元件导向套
仪器仪表旋转部件
自动化设备铰接点
特殊应用
食品加工设备（符合FDA标准）
医疗设备关节（无菌环境）
清洁能源设备（耐候型）
六、安装规范
配合要求
轴径公差推荐g6
表面硬度≥HRC40
粗糙度Ra≤0.8μm
安装过盈量0.01-0.03mm
装配指南
使用专用安装心轴
压装速度≤5mm/s
禁止加热装配（最高80℃）
装配后需去除毛刺
七、维护要点
使用建议
初期50小时磨合期
定期检查游隙变化
异常噪音立即停机
避免长期静止受压
保养周期
￥99.00
