一、产品概述

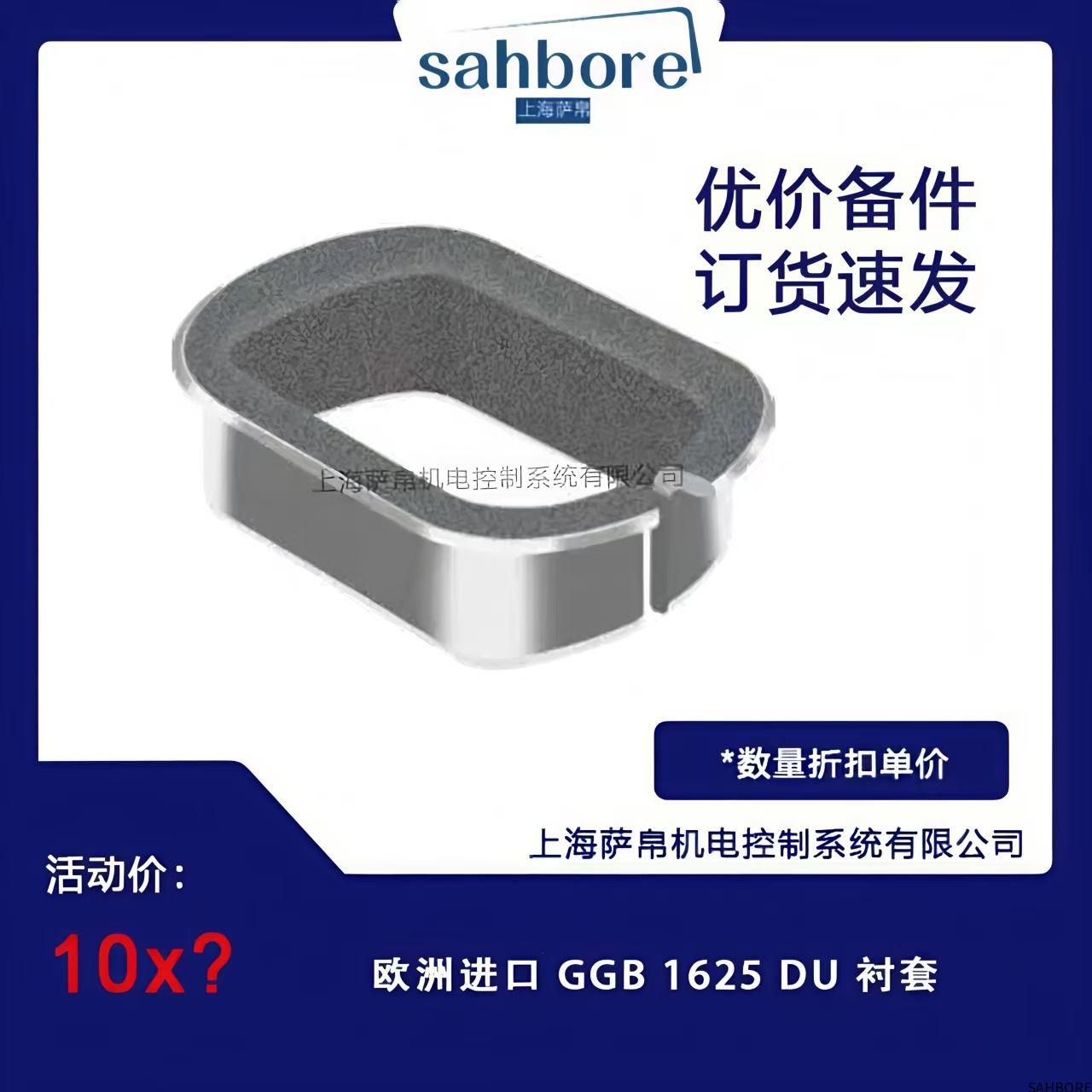

GGB 1625 DU衬套是GGB轴承公司开发的DU系列自润滑轴承的标准型号，采用专利的三层复合结构设计，特别适用于中高负荷、往复运动的工业应用场景。

二、产品结构

基体层：优质低碳钢背（厚度1.6mm）

烧结层：多孔青铜中间层（孔隙率约28%）

工作面：PTFE基复合材料（含铅添加剂）

三、性能特点

自润滑特性

摩擦系数0.10-0.15（干摩擦状态）

启动摩擦系数仅比运行摩擦高15%

可在完全无油条件下长期工作

机械性能

最大静载荷：300MPa

允许PV值：3.0N/mm²·m/s

适用温度范围：-100℃至+250℃

线速度范围：0.01-3m/s

特殊优势

优异的耐磨性能（磨损率＜0.01mm/1000h）

良好的嵌入性（容许异物颗粒≤50μm）

耐腐蚀性能（通过盐雾试验500h）

四、技术规格

尺寸参数

内径：16mm（公差+0.025/-0）

外径：25mm（公差+0.05/+0.02）

长度：25mm（标准型）

倒角：0.3×45°（标准配置）

物理参数

质量：约42g/件

热膨胀系数：13×10⁻⁶/℃

导热系数：38W/(m·K)

表面硬度：HV 80-100

五、应用领域

典型应用

工程机械液压油缸导向

农业机械摆动关节

包装设备传动机构

自动化生产线导轨

适用工况

往复频率≤5Hz的场合

中等冲击载荷条件

无法定期润滑的部位

需要长期免维护的部件

六、安装指南

配合要求

轴硬度建议≥HRC45

配合公差推荐H7/f7

表面粗糙度Ra≤0.4μm

安装过盈量0.02-0.05mm

装配要点

使用专用压装工具

禁止直接锤击安装

确保受力均匀

安装后检查转动灵活性
